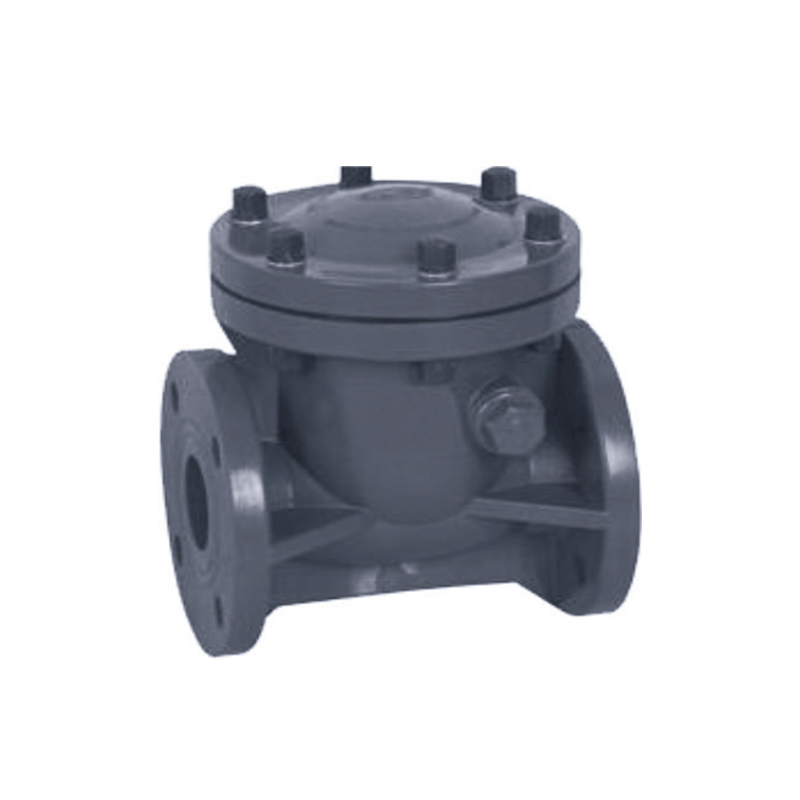

Katup Periksa Ayun SCH8O/DIN UPVC/CPVC

Katup ayun UPVC/CPVC adalah perangkat kontrol cairan efisiensi tinggi yang banyak digunakan dalam pengolahan air, pemrosesan kimia, dan irigasi pertanian. Desainnya memungkinkan fluida mengalir bebas dalam satu arah sekaligus menutup secara otomatis selama aliran balik, secara efektif mencegah aliran balik medium dan memastikan keamanan sistem perpipaan.

Katup ayun UPVC/CPVC memiliki struktur kompak, desain ringan, serta kemudahan pemasangan dan perawatan. Badan katup berkekuatan tinggi memastikan stabilitas dan daya tahan di bawah lingkungan bertekanan tinggi.

Hubungi kami

Sebelumnya：Mixer Statis Tipe SCH8O/DIN UPVC/CPVC SK
Berikutnya：Katup Bawah Bola SCH8O/DIN UPVC/CPVC

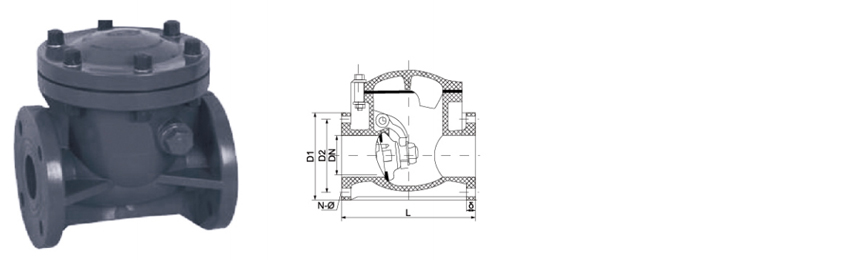

parameter aplikasi Standar Teknis

UKURAN/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	MAKAN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	MAKAN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	MAKAN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Tekanan Kerja (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · BANTUAN SPRING

Katup Periksa Ayun UPVC / CPVC

Non-return · Cakram ayun · Horizontal atau vertikal

SCH80/DIN UPVC/CPVC Swing Check Valve adalah perangkat kontrol aliran satu arah yang dirancang untuk sistem fluida korosif dan kemurnian tinggi. Diproduksi dengan standar ASTM SCH80 dan DIN, katup ini menggunakan cakram berbantuan pegas yang berputar pada pin engsel untuk memungkinkan aliran maju dan menutup secara otomatis ketika aliran berbalik. Desain cakram ayun memberikan penurunan tekanan yang rendah dan cocok untuk aplikasi dengan kecepatan aliran yang bervariasi. Badan katup tersedia dalam UPVC untuk layanan kimia umum dan CPVC untuk aplikasi suhu tinggi hingga 93°C. Segel yang tahan banting, tersedia dalam EPDM, FKM, atau PTFE, memastikan penutupan kedap bocor ketika terjadi aliran balik.

DN15–DN200

Penawaran ukuran

PN10–PN16

Kelas tekanan

–20°C hingga 93°C

suhu CPVC

Cakram ayun

Periksa mekanisme

Disk Berbantuan Pegas

Respon penutupan yang cepat mencegah aliran balik. Gaya pegas dikalibrasi untuk posisi duduk positif bahkan pada kecepatan maju rendah.

Ketahanan Kimia & Termal

UPVC dan CPVC tahan terhadap asam, basa, dan garam. CPVC memperluas layanan hingga 93°C. Bahan cakram dan segel dapat dipilih untuk bahan kimia tertentu.

Penurunan Tekanan Rendah

Jalur cakram ayun yang efisien meminimalkan pembatasan aliran, mengurangi konsumsi energi, dan menjaga efisiensi jalur.

Pemasangan Horisontal atau Vertikal

Orientasi fleksibel untuk sistem perpipaan baru atau retrofit. Pemasangan vertikal memerlukan arah aliran ke atas.

Konstruksi

Tubuh UPVC · CPVC

Disk UPVC padat · PTFE · SS304/316

Segel EPDM · FKM · PTFE

Musim semi SS304 · SS316 (dilapisi)

Koneksi

Soket Semen pelarut · DIN/ANSI

berulir NPT·BSPT

Bergelang DIN PN10/PN16 · ANSI 150

Standar ASTM D2467 · DIN 8061/8062 · ISO 16137

Seleksi Segel

EPDM Air, asam ringan · Hingga 80°C

FKM Minyak, hidrokarbon · Hingga 90°C

PTFE Bahan kimia agresif · Hingga 93°C

Verifikasi kompatibilitas dengan proses kimia dan suhu.

Lanskap Aplikasi

Kimia & Metalurgi

Perpindahan asam · Dosis kaustik · Jalur pengawetan

Elektronika & Semikonduktor

Air ultra murni · Bubur CMP · Pengiriman bahan kimia

Energi & Fotovoltaik

Elektrolit baterai · Etsa surya · Air pendingin

Pengolahan Air

Air limbah · RO meresap · Desalinasi

Farmasi & Makanan

Air DI · Pengembalian CIP · Saluran sanitasi

Otomotif & Umum

Pencucian komponen · Sirkulasi cat · Loop pendingin

Pedoman Instalasi

Orientasi: Panah aliran harus sejajar dengan arah aliran maju. Garis horizontal menggunakan penutupan dengan bantuan gravitasi. Garis vertikal memerlukan aliran ke atas.
Pipa lurus: Minimal 5 diameter hulu dan 3 diameter hilir untuk profil aliran stabil.
Pengelasan pelarut: Gunakan primer dan semen khusus untuk UPVC atau CPVC. Berikan waktu penyembuhan penuh.
berulir joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Inspeksi: Periksa segel dan cakram secara berkala dari keausan atau serangan bahan kimia.

Pembatasan Kritis

Suhu: UPVC maks 60°C · CPVC maks 93°C · Jangan melebihi batas segel.
Tidak dinilai untuk layanan uap. Hindari siklus panas yang cepat dan lonjakan tekanan.
Tidak dimaksudkan untuk media gas — dirancang untuk layanan cair saja.
Musim semi corrosion: Verify spring alloy compatibility with process chemistry.
Media abrasif: Kandungan padatan yang tinggi dapat merusak permukaan cakram dan segel.
Perlindungan UV: Simpan dan pasang jauh dari sinar matahari langsung atau aplikasikan lapisan UV.

Pertanyaan Umum

Apa perbedaan katup periksa ayun dengan katup periksa bola?

Katup periksa ayun menggunakan cakram berengsel yang berayun terbuka saat aliran maju dan menutup karena gravitasi atau gaya pegas saat aliran berbalik. Ini menawarkan penurunan tekanan yang lebih rendah dan cocok untuk ukuran pipa yang lebih besar. Katup periksa bola menggunakan bola pegas yang menempel pada segel, memberikan respons penutupan yang lebih cepat dan penyegelan yang lebih baik pada kecepatan aliran rendah.

Bisakah katup ini dipasang pada garis vertikal?

Ya, swing check valve dapat dipasang pada pipa vertikal dengan arah aliran ke atas. Cakram berbantuan pegas memastikan penutupan positif bahkan dalam pemasangan vertikal. Instalasi horizontal juga didukung dan merupakan konfigurasi yang paling umum.

Apa penyebab celoteh dan bagaimana cara mengatasinya?

Obrolan biasanya terjadi ketika kecepatan aliran terlalu rendah, menyebabkan piringan berosilasi. Hal ini dapat diatasi dengan meningkatkan laju aliran, memasang pegas yang lebih ringan, atau memilih katup dengan tekanan retak yang lebih rendah. Aliran yang berdenyut dari pompa bolak-balik juga dapat menyebabkan obrolan.

Bagaimana cara memilih gaya pegas yang tepat untuk sistem saya?

Pemilihan gaya pegas bergantung pada kecepatan aliran sistem dan tekanan balik. Pegas standar cocok untuk sebagian besar aplikasi. Untuk sistem aliran rendah, pegas yang lebih ringan mungkin diperlukan agar disk dapat terbuka penuh. Untuk sistem bertekanan balik tinggi, pegas yang lebih kuat memastikan penutupan positif. Konsultasikan bagan pemilihan pegas pabrikan untuk ukuran spesifik.
