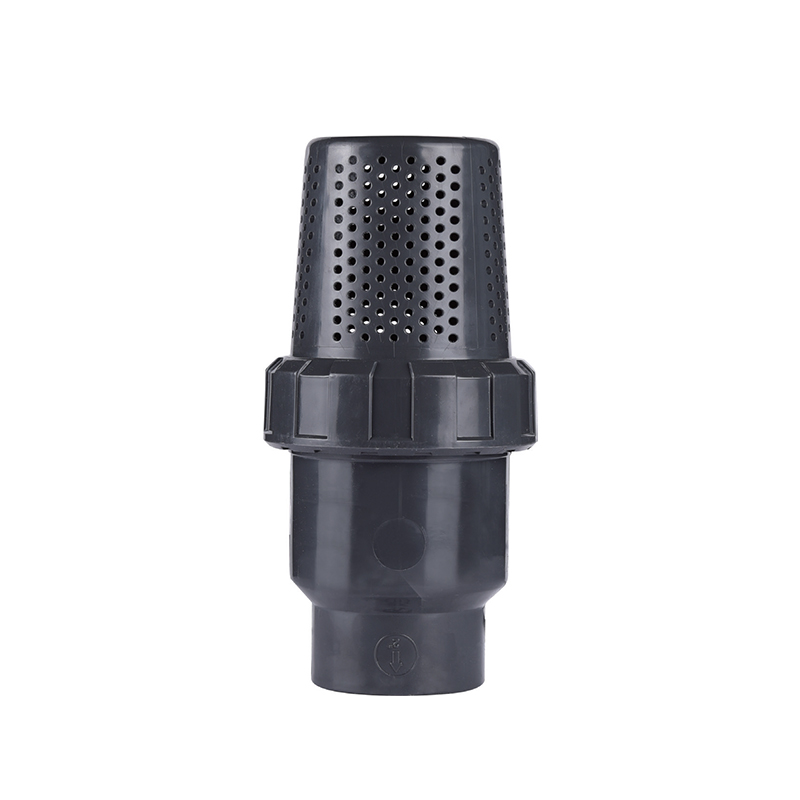

Katup Bawah Bola SCH8O/DIN UPVC/CPVC

Ball bottom valve UPVC/CPVC adalah perangkat kontrol fluida efisiensi tinggi yang dirancang untuk sistem perpipaan di bidang industri dan konstruksi. Desainnya memastikan hambatan minimal terhadap aliran fluida selama pembukaan dan penutupan, mengurangi kehilangan tekanan dan mencapai kontrol aliran yang presisi dalam sekejap.

Desain inti bola yang unik memungkinkan pengoperasian yang lancar dan mudah, sehingga meningkatkan efisiensi secara signifikan. Ketahanannya terhadap suhu dan tekanan tinggi membuatnya cocok untuk aplikasi seperti pengolahan air, pengolahan kimia, dan pengolahan air limbah.

Hubungi kami

Sebelumnya：Katup Periksa Ayun SCH8O/DIN UPVC/CPVC
Berikutnya：Katup Periksa Bola UPVC/CPVC SCH8O/DIN

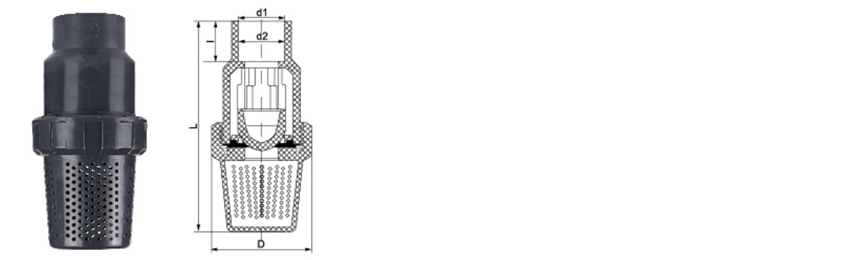

parameter aplikasi Standar Teknis

UKURAN/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
MAKAN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
MAKAN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · TANGKI BAWAH · FLUSH BORE

Katup Bawah Bola UPVC / CPVC

Port Penuh · Tuas Dioperasikan · Desain Bebas Kaki Mati

Katup Bawah Bola UPVC/CPVC SCH80/DIN adalah katup isolasi yang dirancang khusus untuk saluran keluar dasar tangki, reaktor, dan bejana. Diproduksi dengan standar ASTM SCH80 dan DIN, katup ini dilengkapi dengan bola yang dipasang rata yang menghilangkan kaki mati dan jebakan sedimen yang umum terjadi pada katup bola standar. Desain pelabuhan penuh memastikan drainase lengkap isi kapal tanpa sisa yang tertahan. Badan katup tersedia dalam UPVC untuk layanan kimia umum dan CPVC untuk aplikasi suhu tinggi hingga 93°C. Kursi dan segel PTFE menyediakan penutup kedap gelembung. Pegangan tuas dengan fitur yang dapat dikunci memungkinkan retensi posisi yang aman. Katup ini dirancang khusus untuk aplikasi yang memerlukan pengosongan dan pembersihan bejana proses secara menyeluruh.

DN15-DN100

RANGE UKURAN

PN10-PN16

PERINGKAT TEKANAN

-20°C hingga 93°C

JANGKAUAN CPVC

Lubang Siram

DESAIN DRAINASE

Desain Pemasangan Siram

Bola diposisikan rata dengan permukaan dasar tangki, menghilangkan kaki mati dan mencegah penumpukan sedimen. Desain ini memastikan drainase lengkap dan menyederhanakan prosedur pembersihan.

Ketahanan Kimia & Termal

Bahan UPVC dan CPVC tahan terhadap berbagai macam asam, basa, dan garam. CPVC memperluas layanan hingga 93°C. Kursi PTFE menyediakan penutup kedap gelembung di seluruh rentang tekanan penuh.

Aliran Pelabuhan Penuh

Lubang bola cocok dengan diameter dalam pipa, sehingga menghasilkan aliran tidak terbatas selama pembuangan dan meminimalkan penurunan tekanan, yang sangat penting untuk saluran keluar tangki yang diberi umpan gravitasi.

Pegangan yang Dapat Dikunci

Pegangan tuas dilengkapi fitur yang dapat dikunci untuk memastikan posisi dalam posisi terbuka atau tertutup, memberikan keamanan terhadap pengoperasian yang tidak sah dalam proses penting.

Data Teknis

Bahan Tubuh UPVC · CPVC

Bahan Bola Kuningan berlapis krom (UPVC) · CPVC padat

Kursi / Segel PTFE (standar) · EPDM (opsional)

Koneksi Soket (pelarut) · Berulir (NPT/BSPT) · Bergelang (DIN)

Standar ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Tangani Tuas · Rotasi 90° · Dapat dikunci

Kinerja Drainase

Desain bola siram mengurangi volume sisa hingga kurang dari 2% volume pipa, memastikan drainase isi bejana hampir sempurna.

Orientasi Instalasi

Pasang dengan badan katup pada posisi vertikal tepat di bawah saluran keluar bejana. Pegangannya harus diorientasikan untuk memudahkan akses. Untuk sambungan flensa, gunakan gasket seluruh muka dan baut torsi secara merata.

Skenario Aplikasi

Kimia & Metalurgi

Saluran keluar bawah reaktor, saluran pembuangan tangki, transfer asam, bejana pemrosesan batch

Elektronika & Semikonduktor

Tangki penyimpanan air ultra murni, saluran pembuangan bahan kimia, pembuangan bangku basah

Energi & Fotovoltaik

Tangki elektrolit baterai, rendaman etsa surya, wadah menara pendingin

Pengolahan Air

Saluran penjernih, saluran keluar filter backwash, tangki permeat RO, bak penampungan air limbah

Farmasi & Makanan

Penyimpanan air DI, tangki pasokan CIP, wadah pencampur bahan, saluran sanitasi

Otomotif & Umum

Saluran pembuangan mesin cuci bagian, dasar tangki cat, reservoir cairan pendingin, bak industri

Catatan Instalasi & Pengoperasian

Pemasangan: Pasang langsung di bawah saluran keluar bejana dengan badan katup vertikal. Pastikan pegangan berayun bebas tanpa halangan.
Sambungan bergelang: Gunakan gasket EPDM atau PTFE seluruh permukaan. Kencangkan baut flensa secara merata dalam pola silang hingga 15–20 Nm.
Pengelasan pelarut: Gunakan primer dan semen khusus untuk UPVC atau CPVC. Berikan waktu penyembuhan penuh sebelum diberi tekanan.
Koneksi berulir: Tempelkan pita PTFE ke ulir jantan. Kencangkan dengan tangan ditambah 1–2 putaran dengan kunci tali.
Pengoperasian: Putar katup setiap tiga bulan untuk mencegah dudukan lengket. Untuk pengoperasian yang jarang, lumasi batang dengan gemuk berbahan silikon.
Pembersihan: Desain lubang siram memungkinkan CIP (pembersihan di tempat) mudah tanpa pembongkaran.

Batas Operasi Kritis

Jangan melebihi 60°C untuk badan UPVC. CPVC maks 93°C terus menerus. Kursi PTFE maksimal 93°C.
Tidak dinilai untuk layanan uap. Hindari siklus panas yang cepat dan lonjakan tekanan yang tiba-tiba.
Jangan gunakan dengan asam nitrat pekat (>15%) pada badan UPVC.
Jangan mengoperasikan katup dengan tenaga berlebihan — torsi berlebih dapat merusak segel batang.
Hindari pembebanan benturan atau guncangan mekanis pada badan katup selama pemasangan.
Lindungi dari paparan sinar UV yang berkepanjangan. Gunakan pelapis atau peneduh yang tahan UV.
Jangan sekali-kali menggunakan katup sebagai titik penyangga bejana atau pipa.

Pertanyaan Umum

Apa keuntungan dari desain bola siram untuk katup dasar tangki?

Desain bola siram menghilangkan kaki mati dan jebakan sedimen yang umum terjadi pada katup bola standar. Ketika katup terbuka, permukaan bola rata dengan dasar tangki, memungkinkan isi bejana dikeringkan secara menyeluruh. Desain ini juga menyederhanakan pembersihan dan mengurangi risiko kontaminasi produk dalam pemrosesan batch.

Bagaimana cara memilih antara UPVC dan CPVC untuk katup ini?

UPVC cocok untuk servis kimia umum dengan cairan hingga 60°C. CPVC direkomendasikan untuk aplikasi yang memerlukan ketahanan suhu lebih tinggi (hingga 93°C) atau saat menangani media terklorinasi. Pemilihan harus didasarkan pada proses kimia tertentu dan suhu operasi.

Bisakah katup ini dipasang pada pipa horizontal?

Katup bawah bola dirancang khusus untuk pemasangan vertikal di bawah tangki dan kapal. Meskipun dapat dipasang dalam garis horizontal, manfaat pembilasan dan drainase berkurang secara signifikan. Untuk aplikasi horizontal, disarankan menggunakan katup bola standar.

Perawatan apa yang diperlukan untuk katup ini?

Dianjurkan untuk melakukan pemeriksaan berkala pada dudukan PTFE dan cincin-O batang. Untuk pengoperasian yang jarang, putar katup setiap tiga bulan untuk mencegah dudukan lengket. Jika terjadi kebocoran pada batang, kencangkan mur kelenjar secara bertahap. Ganti tempat duduk jika keausan melebihi kedalaman 0,5 mm.

Perusahaan

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ya Cina Katup Bawah Bola SCH8O/DIN UPVC/CPVC Untuk industri makanan/otomotif/elektronik pemasok Dan dibuat khusus Katup Bawah Bola SCH8O/DIN UPVC/CPVC Untuk industri makanan/otomotif/elektronik pabrik. Kami berdiri pada tahun 2007, dengan fokus pada penelitian dan pengembangan, produksi, penjualan, dan layanan pipa industri CPVC dan UPVC. Perusahaan telah memperoleh sejumlah sertifikasi, termasuk lisensi produksi peralatan khusus, lisensi higiene produk terkait air Provinsi Zhejiang, sertifikasi sistem manajemen mutu IS09001, sertifikasi sistem manajemen lingkungan IS014001, dan sertifikasi sistem manajemen kesehatan dan keselamatan kerja IS045001. Perusahaan memiliki lebih dari 50 hak kekayaan intelektual independen dan hak impor dan ekspor yang dioperasikan sendiri. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku serta sistem manajemen yang unik dari Jerman dan Amerika Serikat. Selama bertahun-tahun, produk kami telah banyak digunakan dalam transportasi pipa cairan asam dan alkali, air ultramurni, air minum, air murni kelas elektronik, dan air limbah industri dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, baterai litium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri, dan industri lainnya. Saat ini, ZHEYI Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri, dan semua jenis produk diekspor ke Eropa, Amerika, Asia Tenggara, dan negara serta wilayah lain, dan sangat disukai oleh pelanggan dalam dan luar negeri.

Sertifikat Kehormatan

Berita

Dimana Pipa UPVC SCH 80 Digunakan dalam Aplikasi Industri ...
Jul 30,2026
Pemroses bahan kimia, operator pengolahan air, dan fasilitas industri menentukan Pipa UPVC SCH 80 dimanapun sistem perpipaan perlu menahan tekanan internal yang lebih tinggi dan menahan paparan bahan kim...
pelajari lebih lanjut
Apa yang Membuat Pipa UPVC SCH 80 Pilihan Andal untuk Apli...
Jul 23,2026
Pipa UPVC SCH 80 dibuat dengan dinding yang lebih tebal dibandingkan pipa SCH 40 dengan diameter luar yang sama, sehingga meningkatkan peringkat tekanannya dan menjadikannya standar untuk jalur industri yang membaw...
pelajari lebih lanjut
Mengapa Pipa UPVC SCH 80 Banyak Digunakan pada Sistem Perp...
Jul 16,2026
Ketebalan dinding adalah spesifikasi tunggal yang memisahkan pipa yang diperuntukkan untuk tekanan industri yang menuntut dari pipa yang dimaksudkan untuk penggunaan perumahan ringan. Pipa UPVC SCH 80 be...
pelajari lebih lanjut

Tinggalkan pesan

Kontrol kualitas yang ketat

Grup ZHEYI menganut prinsip "kualitas pertama", mengadopsi peralatan berteknologi tinggi internasional dan bahan baku berkualitas tinggi, mengontrol ketat setiap mata rantai produksi, dan berkomitmen untuk menyediakan produk pipa dengan kinerja luar biasa dan tampilan yang indah.

Perusahaan ini menggunakan peralatan produksi paling canggih dan bahan berkualitas tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. "ZHEYI" memadukan teknologi produksi yang luar biasa dengan manajemen profesional, dan setiap produk menjalani kontrol kualitas yang ketat - mulai dari produksi, inspeksi hingga pengiriman akhir, memastikan kombinasi sempurna antara tampilan dan fungsi.
Pengujian kinerja presisi

Di ZHEYI, setiap produk dibuat dengan sangat teliti, tidak hanya berfokus pada desain estetika yang indah, tetapi juga selalu berkomitmen pada kualitas intrinsik yang sangat baik. Pengujian kinerja yang ketat memastikan bahwa produk dapat mempertahankan stabilitas dan daya tahan bahkan dalam kondisi yang keras.:

● Pengujian kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktur.
● Uji suhu pelunakan Vicat: mengevaluasi tingkat pelunakan bahan dalam kondisi suhu tinggi untuk memastikan kemampuan produk dalam menahan deformasi di berbagai lingkungan.
● Uji oven: mensimulasikan ketahanan panas jangka panjang dan memverifikasi kemampuan produk untuk menahan suhu tinggi dalam waktu lama.
● Uji hidrostatik: Mengevaluasi kekuatan pipa dalam kondisi tekanan tinggi untuk memastikan keamanan dan keandalan produk.
● Uji benturan palu jatuh: Uji ketahanan benturan produk selama pengangkutan, pemasangan, dan penggunaan sehari-hari.

Katup Bawah Bola SCH8O/DIN UPVC/CPVC Pengetahuan industri

Peran kunci dan titik pemasangan katup bola bawah dalam sistem fluida kimia

Dalam sistem fluida kimia, Katup bola bawah UPVC/CPVC telah menjadi jenis katup pilihan di banyak industri utama karena ketahanannya terhadap korosi yang sangat baik, desain yang ringan, dan kinerja penyegelan yang andal. Berikut ini adalah peran inti dan titik pemasangannya di berbagai industri:

1. Peran kunci katup bola-bawah
Penyegelan yang aman dan kontrol cairan
Katup bola-bawah mengadopsi struktur penutupan berbentuk bola, yang dapat mencapai pembukaan dan penutupan yang cepat, secara efektif mencegah kebocoran sedang, dan cocok untuk cairan dengan kemurnian tinggi atau berbahaya (seperti asam, alkali, dan pelarut organik).
Dalam industri semikonduktor elektronik dan fotovoltaik, katup perlu menghindari kontaminasi ion logam. Bahan UPVC/CPVC sangat cocok untuk air ultra murni, larutan etsa, dan media lainnya.

Ketahanan korosi dan umur panjang
CPVC tahan terhadap suhu tinggi (hingga 90°C atau lebih), cocok untuk sistem air pendingin di pembangkit listrik tenaga nuklir atau proses pengawetan di industri metalurgi.
UPVC tahan terhadap zat korosif seperti klorin dan garam dalam air limbah industri dan pengolahan air minum, sehingga memperpanjang umur peralatan.

Aplikasi Sanitasi
Di bidang kedokteran dan air minum yang aman, dinding bagian dalam katup bola-bawah halus untuk menghindari pertumbuhan bakteri dan memenuhi standar FDA atau NSF.

Hemat energi dan perlindungan lingkungan
Struktur ringan mengurangi beban pipa, mengurangi konsumsi energi dalam sistem pengolahan air industri, dan mendukung kepatuhan lingkungan.

2. Titik pemasangan
Pemeriksaan kemampuan beradaptasi material
Konfirmasikan kompatibilitas media dengan UPVC/CPVC (seperti pelarut asam sulfat pekat dan benzena mungkin memerlukan bahan khusus).
Dalam lingkungan asam fluorida (HF) pada industri fotovoltaik, badan katup yang diperkuat CPVC harus dipilih.

Dukungan dan penyelarasan pipa
Katup plastik kurang kaku dibandingkan katup logam, dan braket harus ditambahkan selama pemasangan untuk menghindari deformasi akibat tekanan pipa, terutama pada pipa bertekanan tinggi di pembangkit listrik tenaga nuklir.

Penyegelan dan pengikatan
Jika sambungan flensa atau ulir digunakan, baut harus dikencangkan secara merata untuk mencegah retak tegangan lokal (seperti sistem perpipaan PVDF di industri semikonduktor).
Disarankan untuk menggunakan bahan EPDM atau PTFE untuk menyegel gasket agar dapat beradaptasi dengan kondisi suhu tinggi (seperti pipa uap di industri metalurgi).

Pertimbangan lingkungan operasi
Saat dipasang di luar ruangan (seperti instalasi pengolahan air), perlu dipasang penutup pelindung UV untuk mencegah penuaan UPVC.
Di bengkel bersih industri farmasi, katup perlu dibilas dan dipasivasi setelah pemasangan.

Pemeliharaan dan pengujian
Periksa secara teratur keausan bola katup dan dudukan katup, terutama pada media yang mengandung partikel dalam air limbah industri.
Saat sistem pertama kali digunakan, tekanan perlu ditingkatkan secara perlahan untuk menguji guna menghindari dampak efek palu air pada badan katup plastik.

3. Ringkasan aplikasi industri
Keamanan dan kemurnian tinggi: semikonduktor, fotovoltaik, dan obat-obatan mengandalkan karakteristik bebas polusinya.
Suhu tinggi dan korosi: Tenaga nuklir dan metalurgi mengutamakan versi CPVC yang tahan suhu.
Kepatuhan terhadap lingkungan: Ganti katup logam dalam air minum dan pengolahan air limbah industri untuk mengurangi risiko logam berat.
