Siku UPVC/CPVC 90 °

Siku UPVC/CPVC 90 ° adalah pipa kinerja tinggi yang banyak digunakan di bidang konstruksi dan industri. Terbuat dari premium UPVC (polyvinyl klorida tidak plastis) atau CPVC (polyvinyl klorida klorida), siku 90 ° ini menawarkan ketahanan korosi dan kinerja suhu tinggi.

Produk ini dirancang untuk memungkinkan koneksi pipa yang lebih halus, secara efektif mengurangi ketahanan aliran fluida dan meningkatkan efisiensi sistem secara keseluruhan. Ini cocok untuk pasokan air, drainase, dan transportasi cairan kimia, memenuhi beragam persyaratan. Siku 90 ° mudah dipasang dan diintegrasikan mulus dengan sistem perpipaan standar, tidak memerlukan alat khusus.

Hubungi kami

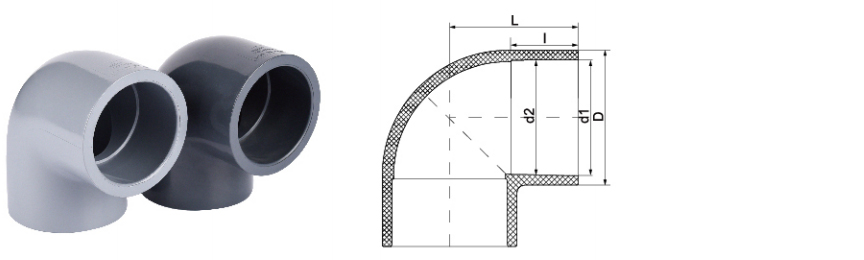

Ukuran/nom.			DN20	DN25	DN32	DN40	DN50	dn63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
KERSAYAUHAN	d1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		SAYA	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		SAYA	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
ANSSaya	d1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	d2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	d1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Siku UPVC/CPVC 90 ° Industry knowledge

Cara memilih dengan benar Siku UPVC/CPVC 90 ° ? Penjelasan terperinci tentang tingkat tekanan dan standar ukuran

Dalam sistem perpipaan industri, UPVC (polyvinyl klorida yang tidak terplastikan) dan siku CPVC (terklorinasi polyvinyl klorida) 90 ° adalah konektor utama, dan seleksi mereka secara langsung mempengaruhi keamanan, daya tahan dan efisiensi operasi sistem. Seleksi yang benar membutuhkan pertimbangan komprehensif sifat material, tingkat tekanan, standar ukuran dan kebutuhan khusus dari berbagai industri.

1. Pemilihan material: Perbedaan utama antara UPVC dan CPVC
UPVC cocok untuk suhu normal (0 ° C ~ 60 ° C) dan lingkungan bertekanan rendah, memiliki resistensi korosi asam dan alkali yang baik, biaya rendah, dan sering digunakan dalam air minum yang aman (air minum yang aman), pengolahan air industri (pengolahan air industri), pengiriman air minum biasa (air minum) dan skenario lain.

CPVC tahan terhadap suhu tinggi (hingga 93 ° C ~ 110 ° C) dan memiliki kekuatan tekan yang lebih tinggi. Ini cocok untuk media korosif suhu tinggi. Aplikasi tipikal termasuk pengasuhan cair dalam industri metalurgi, saluran pipa kimia dengan kemurnian tinggi dalam industri fotovoltaik, sistem air ultrapure dalam industri semikonduktor elektronik, pipa sterilisasi suhu tinggi dalam industri obat, pipa-pipa yang tahan radiasi di pembangkit listrik tenaga pembangkit listrik tenaga pembangkit listrik, dan lingkungan korosi bahan kimia di industri.

2. Seleksi Grade Tekanan (standar PN dan SCH)
Kapasitas bantalan tekanan siku tergantung pada tingkat ketebalan dinding. Standar tekanan umum termasuk PN (tekanan nominal, seperti PN6, PN10, PN16) dan SCH (jadwal, seperti SCH40, SCH80).

Untuk air minum yang aman dan pengolahan air biasa, bahan UPVC biasanya dipilih, dan grade tekanan PN6 ~ PN10 dapat memenuhi kebutuhan. Dalam industri limbah air dan metalurgi industri, karena korosif yang kuat dari media, disarankan untuk memilih siku PN10 ~ PN16 atau SCH80 CPVC untuk memastikan ketahanan tekanan jangka panjang dan resistensi korosi kimia.

Industri fotovoltaik, semikonduktor elektronik dan kedokteran memiliki persyaratan yang sangat tinggi untuk kebersihan pipa dan resistensi kimia, dan biasanya menggunakan siku CPVC SCH40 atau SCH80 untuk memastikan bahwa media dengan kemurnian tinggi tidak terkontaminasi. Aplikasi pembangkit listrik tenaga nuklir membutuhkan bahan CPVC yang resistan terhadap radiasi yang memenuhi standar ketat seperti ASME NQA-1.

3. Standar ukuran (DN dan inci)
Ukuran siku UPVC/CPVC 90 ° harus cocok dengan sistem perpipaan. Standar umum termasuk metrik (DN15, DN50, DN100, dll.) Dan Imperial (1/2 ", 2", 4 ", dll.).

Dalam industri semikonduktor elektronik dan fotovoltaik, siku berdiameter kecil (DN15 ~ DN50) biasanya digunakan karena kebutuhan untuk kontrol cairan presisi tinggi. Siku berdiameter besar dari DN80 ~ DN300 biasanya digunakan dalam pengolahan air limbah industri dan industri metalurgi karena laju aliran yang besar. Pembangkit listrik tenaga nuklir dan industri farmasi harus secara ketat mengikuti standar industri untuk memastikan pencocokan ukuran yang akurat untuk menghindari risiko kebocoran atau kontaminasi.

4. Sertifikasi dan persyaratan khusus industri
Industri yang berbeda memiliki persyaratan sertifikasi yang berbeda untuk siku:
Air minum yang aman / air minum: Harus mematuhi sertifikasi keamanan pangan NSF / ANSI 61.
Elektronik semikonduktor / fotovoltaik: membutuhkan dinding bagian dalam yang sangat halus untuk mengurangi pengendapan partikel, dan beberapa aplikasi memerlukan sertifikasi semi F57.
Obat: Standar USP Kelas VI atau FDA harus dipenuhi untuk memastikan bahwa tidak ada plasticizer yang terlepas.
Tenaga nuklir: Sertifikasi kualitas ASME NQA-1 harus diteruskan dan bahan CPVC yang dimodifikasi yang dimodifikasi oleh radiasi harus digunakan.

5. Rekomendasi Instalasi dan Pemeliharaan
Metode Koneksi: Siku UPVC/CPVC biasanya terikat dengan pelarut (lem PVC). Selama pemasangan, pastikan antarmuka bersih dan bebas dari minyak.
Jarak Dukungan: Suhu tinggi (CPVC) atau pipa berdiameter besar memerlukan bingkai dukungan tambahan untuk menghindari deformasi karena ekspansi termal atau dampak cairan.
Inspeksi reguler: Dalam industri berisiko tinggi seperti energi kimia dan nuklir, siku harus secara teratur diperiksa untuk tanda-tanda retakan, penuaan atau korosi, dan bagian yang rusak harus diganti secara tepat waktu.
