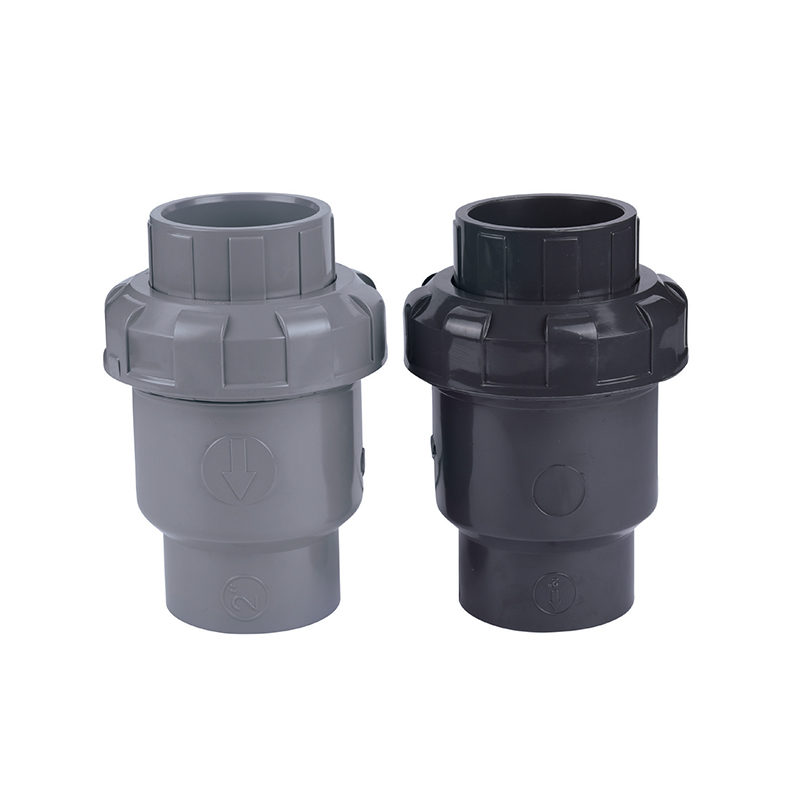

Katup Periksa Bola UPVC/CPVC SCH8O/DIN

Katup periksa bola UPVC/CPVC adalah perangkat kontrol cairan berefisiensi tinggi dan andal yang dirancang untuk berbagai aplikasi industri dan konstruksi. Desainnya yang berbentuk bola memungkinkan katup terbuka dengan cepat selama aliran fluida dan menutup secara otomatis selama aliran balik, secara efektif mencegah aliran balik dan pencampuran cairan untuk memastikan keamanan dan efisiensi sistem.

Katup ini banyak digunakan dalam pengolahan air, pengolahan kimia, farmasi, dan industri pengolahan makanan, terutama dalam skenario yang memerlukan kemurnian cairan yang tinggi. Strukturnya yang sederhana dan pemasangan yang mudah menjadikannya solusi industri modern untuk kebutuhan kontrol cairan yang tinggi.

Hubungi kami

Sebelumnya：Katup Bawah Bola SCH8O/DIN UPVC/CPVC
Berikutnya：Katup Kupu-kupu Roda Gigi SCH8O/DIN UPVC/CPVC

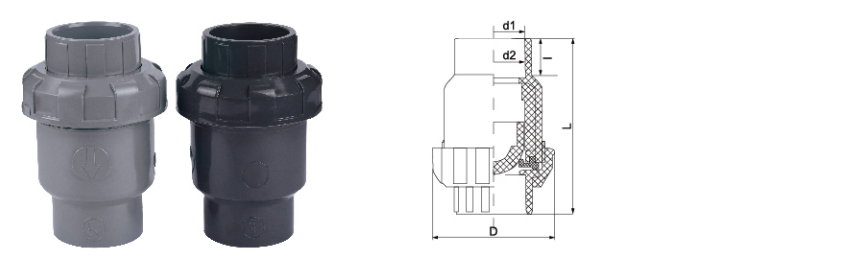

parameter aplikasi Standar Teknis

UKURAN/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
MAKAN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
MAKAN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · NON-RETURN · SPRING DIMUAT

Katup Periksa Bola UPVC / CPVC

DN15–DN150 · PN10–PN16 · –20°C hingga 93°C

Katup Periksa Bola SCH80/DIN UPVC/CPVC adalah perangkat pegas non-balik yang dirancang untuk mencegah aliran balik dalam sistem fluida korosif dan kemurnian tinggi. Diproduksi dengan standar ASTM SCH80 dan DIN, katup ini menggunakan bola pegas yang menempel pada segel untuk memblokir aliran balik sekaligus memungkinkan aliran maju bebas. Desain bola memberikan penurunan tekanan rendah dan respons penutupan yang cepat. Badan katup tersedia dalam UPVC untuk layanan kimia umum dan CPVC untuk aplikasi suhu tinggi hingga 93°C. Segel O-ring, tersedia dalam EPDM, FKM, atau PTFE, memastikan penutupan kedap bocor ketika terjadi aliran balik. Cocok untuk instalasi horizontal dan vertikal.

DN15 – DN150 Rentang Ukuran

PN10 – PN16 Peringkat Tekanan

–20°C hingga 93°C Jangkauan Operasi CPVC

Bola & Musim Semi Periksa Mekanisme

⦿

Penutupan Bola Bermuatan Pegas

Bola pegas memberikan respons penutupan yang cepat untuk mencegah aliran balik, dengan gaya pegas dikalibrasi untuk memastikan posisi duduk positif bahkan pada kecepatan aliran maju yang rendah.

⦿

Ketahanan Kimia & Termal

Bahan UPVC dan CPVC tahan terhadap berbagai macam asam, basa, dan garam. CPVC memperluas layanan hingga 93°C. Bahan bola dan segel dapat dipilih untuk kompatibilitas kimia tertentu.

⦿

Penurunan Tekanan Rendah

Desain bola berbentuk bola meminimalkan pembatasan aliran selama aliran maju, mengurangi konsumsi energi sistem dan menjaga efisiensi saluran di seluruh rentang pengoperasian.

⦿

Pemasangan Horisontal atau Vertikal

Cocok untuk instalasi horizontal dan vertikal (aliran ke atas), memberikan fleksibilitas desain untuk sistem perpipaan baru atau retrofit tanpa memerlukan orientasi khusus.

Spesifikasi Teknis

Bahan Tubuh UPVC · CPVC

Bahan Bola UPVC padat · PTFE · Baja Tahan Karat (opsional)

Bahan Segel EPDM · FKM (Viton) · PTFE

Bahan Musim Semi Baja Tahan Karat 304 · 316 (dilapisi)

Koneksi Soket (pelarut) · Berulir (NPT/BSPT)

Standar ASTM D2467 · DIN 8061/8062 · ISO 16137

Panduan Pemilihan Segel & Bola

Segel EPDM Air, asam ringan, basa · Hingga 80°C

Segel FKM Hidrokarbon, minyak, oksidator kuat · Hingga 90°C

Segel PTFE Bahan kimia agresif, pelarut, kemurnian tinggi · Hingga 93°C

Bola PTFE Ketahanan kimia maksimum, gesekan rendah

Bola SS Kekuatan mekanik yang tinggi, ketahanan aus

Verifikasi kompatibilitas material dengan proses kimia dan suhu sebelum pemasangan.

Industri & Aplikasi

◈ Kimia & Metalurgi Perpindahan asam, dosis kaustik, perlindungan pelepasan pompa, saluran pengawetan

◈ Elektronika & Semikonduktor Distribusi air ultra murni, pengiriman bahan kimia, pengembalian bubur CMP

◈ Energi & Fotovoltaik Elektrolit baterai, etsa sel surya, saluran balik air pendingin

◈ Pengolahan Air Pembuangan air limbah, permeasi RO, desalinasi, pembuangan pompa

◈ Farmasi & Makanan Lingkaran air DI, pengembalian CIP, saluran sanitasi, pemindahan bahan

◈ Otomotif & Umum Pencucian suku cadang, sirkulasi cat, air pendingin, air limbah industri

Pedoman Instalasi

Orientasi: Pasang dengan panah aliran searah aliran maju. Untuk garis horizontal, pegas memberikan penutupan yang andal. Untuk garis vertikal, pasang dengan arah aliran ke atas saja.
Hulu/hilir: Sediakan minimal 5 diameter pipa yaitu pipa lurus di hulu dan 3 diameter pipa di hilir untuk kinerja optimal.
Pengelasan pelarut: Gunakan primer dan semen khusus untuk UPVC atau CPVC. Berikan waktu penyembuhan penuh sebelum diberi tekanan.
Koneksi berulir: Tempelkan pita PTFE ke ulir jantan. Kencangkan dengan tangan ditambah 1–2 putaran dengan kunci tali.
Inspeksi: Periksa secara berkala seal dan bola dari keausan atau serangan bahan kimia, terutama pada servis siklus tinggi atau abrasif.

Pembatasan Kritis

Jangan melebihi 60°C untuk badan UPVC. CPVC maks 93°C terus menerus. Jangan melebihi batas suhu segel.
Tidak dinilai untuk layanan uap. Hindari siklus panas yang cepat dan lonjakan tekanan yang tiba-tiba.
Tidak dirancang untuk media gas — katup periksa ditujukan untuk servis cairan saja.
Bahan pegas: Pastikan paduan pegas kompatibel dengan proses kimia untuk mencegah korosi dan kelelahan.
Hindari pengoperasian dengan kandungan padatan tinggi atau bubur abrasif yang dapat merusak permukaan bola dan segel.
Lindungi badan katup dari paparan sinar UV langsung. Gunakan bahan yang distabilkan UV atau gunakan lapisan pelindung.
Jangan memasang di sistem dengan aliran berdenyut yang dapat menyebabkan siklus cepat dan keausan dini.

Pemecahan Masalah Lapangan

Katup tidak menutup sepenuhnya

Periksa apakah ada serpihan yang terperangkap di antara bola dan segel. Periksa segel dari keausan atau degradasi kimia. Pastikan pegas tidak rusak atau terkorosi. Ganti komponen yang rusak.

Penurunan tekanan yang berlebihan

Ketegangan pegas mungkin terlalu tinggi untuk aliran sistem. Verifikasi ukuran katup. Untuk aplikasi aliran rendah, pertimbangkan opsi gaya pegas yang lebih rendah. Periksa adanya serpihan yang menghalangi pergerakan bola.

Kebisingan berceloteh selama pengoperasian

Kecepatan aliran mungkin terlalu rendah menyebabkan ketidakstabilan bola. Tingkatkan laju aliran atau pasang dengan pegas yang lebih ringan. Untuk aliran yang berdenyut, pertimbangkan desain katup periksa yang diredam.

Kebocoran dalam arah sebaliknya

Periksa segel dari kerusakan atau perubahan bentuk. Pastikan bola terpasang dengan benar. Untuk segel PTFE, periksa aliran dingin pada suhu tinggi. Ganti segel jika aus.

Perusahaan

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ya Cina Katup Periksa Bola UPVC/CPVC SCH8O/DIN Untuk industri makanan/otomotif/elektronik pemasok Dan dibuat khusus Katup Periksa Bola UPVC/CPVC SCH8O/DIN Untuk industri makanan/otomotif/elektronik pabrik. Kami berdiri pada tahun 2007, dengan fokus pada penelitian dan pengembangan, produksi, penjualan, dan layanan pipa industri CPVC dan UPVC. Perusahaan telah memperoleh sejumlah sertifikasi, termasuk lisensi produksi peralatan khusus, lisensi higiene produk terkait air Provinsi Zhejiang, sertifikasi sistem manajemen mutu IS09001, sertifikasi sistem manajemen lingkungan IS014001, dan sertifikasi sistem manajemen kesehatan dan keselamatan kerja IS045001. Perusahaan memiliki lebih dari 50 hak kekayaan intelektual independen dan hak impor dan ekspor yang dioperasikan sendiri. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku serta sistem manajemen yang unik dari Jerman dan Amerika Serikat. Selama bertahun-tahun, produk kami telah banyak digunakan dalam transportasi pipa cairan asam dan alkali, air ultramurni, air minum, air murni kelas elektronik, dan air limbah industri dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, baterai litium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri, dan industri lainnya. Saat ini, ZHEYI Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri, dan semua jenis produk diekspor ke Eropa, Amerika, Asia Tenggara, dan negara serta wilayah lain, dan sangat disukai oleh pelanggan dalam dan luar negeri.

Sertifikat Kehormatan

Berita

Dimana Pipa UPVC SCH 80 Digunakan dalam Aplikasi Industri ...
Jul 30,2026
Pemroses bahan kimia, operator pengolahan air, dan fasilitas industri menentukan Pipa UPVC SCH 80 dimanapun sistem perpipaan perlu menahan tekanan internal yang lebih tinggi dan menahan paparan bahan kim...
pelajari lebih lanjut
Apa yang Membuat Pipa UPVC SCH 80 Pilihan Andal untuk Apli...
Jul 23,2026
Pipa UPVC SCH 80 dibuat dengan dinding yang lebih tebal dibandingkan pipa SCH 40 dengan diameter luar yang sama, sehingga meningkatkan peringkat tekanannya dan menjadikannya standar untuk jalur industri yang membaw...
pelajari lebih lanjut
Mengapa Pipa UPVC SCH 80 Banyak Digunakan pada Sistem Perp...
Jul 16,2026
Ketebalan dinding adalah spesifikasi tunggal yang memisahkan pipa yang diperuntukkan untuk tekanan industri yang menuntut dari pipa yang dimaksudkan untuk penggunaan perumahan ringan. Pipa UPVC SCH 80 be...
pelajari lebih lanjut

Tinggalkan pesan

Kontrol kualitas yang ketat

Grup ZHEYI menganut prinsip "kualitas pertama", mengadopsi peralatan berteknologi tinggi internasional dan bahan baku berkualitas tinggi, mengontrol ketat setiap mata rantai produksi, dan berkomitmen untuk menyediakan produk pipa dengan kinerja luar biasa dan tampilan yang indah.

Perusahaan ini menggunakan peralatan produksi paling canggih dan bahan berkualitas tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. "ZHEYI" memadukan teknologi produksi yang luar biasa dengan manajemen profesional, dan setiap produk menjalani kontrol kualitas yang ketat - mulai dari produksi, inspeksi hingga pengiriman akhir, memastikan kombinasi sempurna antara tampilan dan fungsi.
Pengujian kinerja presisi

Di ZHEYI, setiap produk dibuat dengan sangat teliti, tidak hanya berfokus pada desain estetika yang indah, tetapi juga selalu berkomitmen pada kualitas intrinsik yang sangat baik. Pengujian kinerja yang ketat memastikan bahwa produk dapat mempertahankan stabilitas dan daya tahan bahkan dalam kondisi yang keras.:

● Pengujian kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktur.
● Uji suhu pelunakan Vicat: mengevaluasi tingkat pelunakan bahan dalam kondisi suhu tinggi untuk memastikan kemampuan produk dalam menahan deformasi di berbagai lingkungan.
● Uji oven: mensimulasikan ketahanan panas jangka panjang dan memverifikasi kemampuan produk untuk menahan suhu tinggi dalam waktu lama.
● Uji hidrostatik: Mengevaluasi kekuatan pipa dalam kondisi tekanan tinggi untuk memastikan keamanan dan keandalan produk.
● Uji benturan palu jatuh: Uji ketahanan benturan produk selama pengangkutan, pemasangan, dan penggunaan sehari-hari.

Katup Periksa Bola UPVC/CPVC SCH8O/DIN Pengetahuan industri

Cara memilih yang benar Katup periksa bola UPVC/CPVC ? Faktor kunci dan panduan aplikasi industri

Katup periksa bola UPVC (polivinil klorida tidak plastis) dan CPVC (polivinil klorida terklorinasi) banyak digunakan di banyak industri karena ketahanannya terhadap korosi, ringan, dan kinerja biaya tinggi. Pemilihan yang tepat memerlukan pertimbangan komprehensif terhadap karakteristik media, kondisi kerja, dan kebutuhan spesifik industri. Berikut ini adalah poin pemilihan utama dan analisis aplikasi industri pada umumnya:

1. Kompatibilitas media
UPVC: Cocok untuk media asam lemah, alkali lemah dan air jernih pada suhu kamar (≤60°C), seperti air minum, pengolahan air industri, dll.
CPVC: Ketahanan suhu lebih tinggi (≤90°C), tahan terhadap asam kuat, alkali kuat, dan beberapa pelarut organik, cocok untuk transportasi cairan kimia di industri semikonduktor elektronik atau pengetsaan pengolahan air limbah di industri fotovoltaik.

2. Persyaratan tekanan dan aliran
Sistem bertekanan rendah (seperti penyaluran air murni di industri obat-obatan) dapat memilih tingkat tekanan standar (PN10~16).
Kondisi tekanan tinggi atau pulsa (seperti sistem sirkulasi pendingin dalam metalurgi) perlu memverifikasi kapasitas bantalan tekanan badan katup, dan memilih struktur yang diperkuat jika perlu.

3. Persyaratan industri khusus
Pembangkit listrik tenaga nuklir: harus mematuhi sertifikasi bahan tahan radiasi dan memastikan tidak ada kebocoran untuk mencegah polusi.
Air limbah industri: Bila mengandung media granular, disarankan untuk menggunakan katup periksa bola dengan desain anti-pemblokiran agar bola katup tidak tersangkut.
Air minum yang aman: Bahan badan katup harus lulus NSF/ANSI 61 dan sertifikasi keamanan air minum lainnya.

4. Lingkungan instalasi
Untuk skenario dengan ruang terbatas (seperti jaringan pipa layanan pabrik semikonduktor elektronik), flensa kompak atau gaya sambungan berulir harus dipilih.
Lingkungan korosif (seperti jaringan pipa air limbah asam di industri fotovoltaik) memerlukan pemeriksaan tambahan terhadap toleransi bahan penyegel (seperti EPDM, FPM).

5. Pemeliharaan dan umur
Untuk sistem yang sering dihidupkan dan dihentikan (seperti pipa pembersih CIP di industri farmasi), disarankan untuk memilih bola katup yang tahan aus (seperti pelapis keramik) untuk mengurangi frekuensi perawatan.
