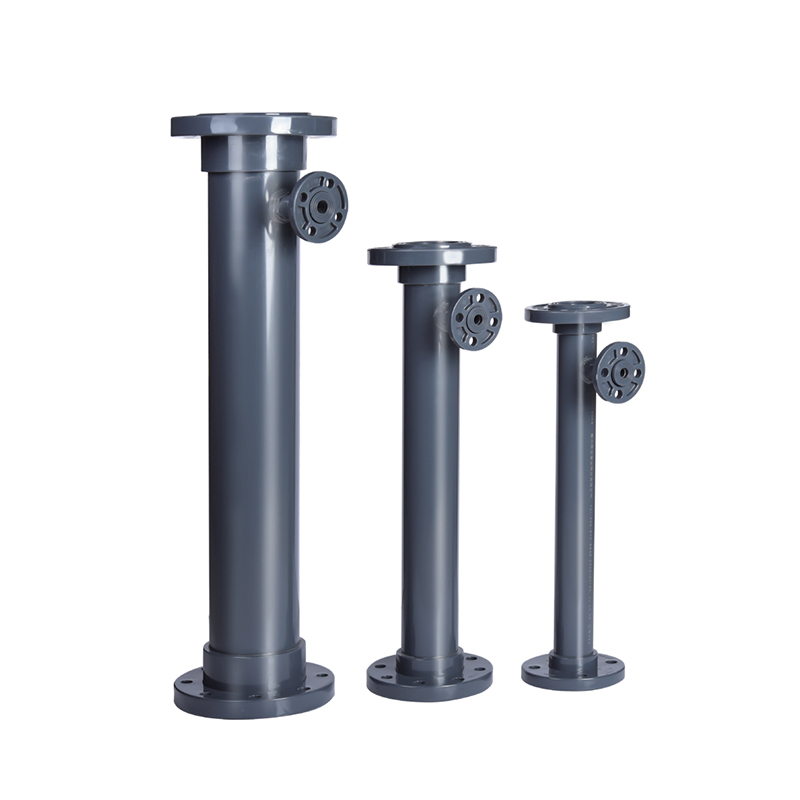

Mixer Statis Tipe SCH8O/DIN UPVC/CPVC SK

Mixer statis tipe UPVC/CPVC SK adalah perangkat pencampur cairan efisiensi tinggi yang dirancang untuk berbagai aplikasi industri. Ini sangat cocok untuk pengolahan air, pengolahan kimia, pengolahan makanan, dan obat-obatan, secara efektif mencampur berbagai cairan, gas, dan padatan untuk memastikan konsistensi dan keseragaman produk.

Desain modularnya menyederhanakan pemasangan dan pemeliharaan, beradaptasi dengan berbagai ukuran dan kebutuhan aliran dengan fleksibilitas tinggi.

Hubungi kami

Sebelumnya：Filter Keranjang SCH8O/DIN UPVC/CPVC
Berikutnya：Katup Periksa Ayun SCH8O/DIN UPVC/CPVC

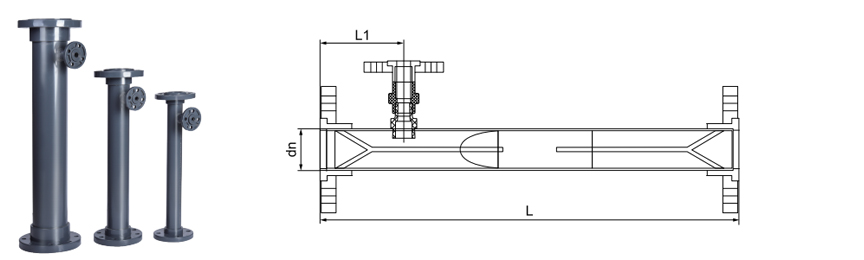

parameter aplikasi Standar Teknis

dn	hari	L	L1	Pelabuhan dosis (standar 1)	Laju aliran (m/dtk)	Mengalir (m³/jam)	Jenis Koneksi
63	50	500	100	dn20	<1	<6.84	flensa
75	65	600	100	dn20	<1	<11.88	flensa
90	80	650	100	dn20	<1	<18.08	flensa
110	100	700	110	dn20	<1	<28.08	flensa
140	125	900	130	dn25	<1	<43,92	flensa
160	150	1000	150	dn25	<1	<63.36	flensa
225	200	1300	190	dn32	<1	<108	flensa
280	250	1500	220	dn32	<1	<180	flensa
315	300	1600	240	dn32	<1	<262.8	flensa
355	350	1700	260	dn32	<	<360	flensa
400	400	2000	290	dn40	<1	<468	flensa

SCH80 / DIN · TIPE SK

Mixer Statis UPVC / CPVC

Elemen heliks · Pencampuran pasif · Tidak ada bagian yang bergerak

Mixer Statis Tipe SCH80/DIN UPVC/CPVC SK adalah perangkat pencampur inline untuk sistem korosif dan kemurnian tinggi. Dibuat dengan standar ASTM SCH80 dan DIN, ia menggunakan elemen heliks tetap yang memisahkan, memutar, dan menggabungkan kembali aliran — menghasilkan pencampuran homogen tanpa bagian yang bergerak. Geometri SK bekerja pada rezim aliran laminar, transisi, dan turbulen. Badannya UPVC untuk servis umum atau CPVC untuk suhu hingga 93°C. Elemen cocok dengan bahan tubuh untuk kompatibilitas kimia penuh. Aplikasinya meliputi pengenceran asam, pencampuran air ultra murni, penyesuaian pH, pencampuran polimer, dan takaran bahan kimia.

DN15–DN200 Ukuran

PN10–PN16 Tekanan

–20°C hingga 93°C Kisaran CPVC

SK heliks Elemen

Nol Bagian Bergerak

Tidak ada segel, bantalan, atau komponen berputar. Menghilangkan biaya keausan dan pemeliharaan.

Homogenisasi Lengkap

Elemen heliks membagi dan menggabungkan kembali aliran secara terus menerus melintasi seluruh penampang pipa.

Operasi Energi Rendah

Geometri elemen yang dioptimalkan meminimalkan penurunan tekanan sekaligus menjaga efisiensi pencampuran.

Kelambanan Kimia

UPVC dan CPVC tahan terhadap asam, basa, dan garam. CPVC menangani suhu 93°C secara terus menerus.

Spesifikasi Teknis

Tubuh UPVC · CPVC

Elemen UPVC · CPVC · PTFE

Jenis elemen SK heliks · 4–6 per rumah

Koneksi Soket · Bergelang · Berulir

Standar ASTM D2467 · DIN 8061/8062

Data Kinerja

Rezim aliran Laminar · Transisi · Turbulen

Panjang elemen 1,5 × ID pipa

Elemen per mixer 4 hingga 12 (khusus)

dP yang khas 0,2 – 1,0 batang

Lebih banyak elemen meningkatkan intensitas pencampuran dan penurunan tekanan. Konsultasikan dengan pabrik untuk mengetahui ukurannya.

Area Aplikasi

Kimia Pengenceran asam · penyesuaian pH · Pencampuran polimer

Semikonduktor Pencampuran UPW · Pencampuran bahan kimia bangku basah

Energi Elektrolit · Etchant · Pendingin pendingin

Air Flokulan · Disinfektan · Netralisasi

Farmasi DI air · CIP · Homogenisasi bahan

Otomotif Aditif · Cat · Pencampuran cairan pendingin

Pedoman Instalasi

Orientasi apa pun. Panah aliran harus sejajar dengan arah.
Biarkan 3–5 diameter pipa lurus ke hulu.
Pengelasan pelarut: gunakan primer dan semen yang benar untuk material.
Baut flensa: torsi merata hingga 15–20 Nm dengan paking seluruh muka.
Periksa elemen dari kotoran atau kerusakan selama perawatan rutin.

Batas Operasi

UPVC: maks 60°C · CPVC: maks 93°C · PTFE: maks 120°C.
Bukan untuk layanan uap. Hindari perubahan suhu yang cepat.
Padatan >5% berdasarkan volume memerlukan tinjauan pabrik.
Bilangan Reynolds minimum yang diperlukan untuk pencampuran laminar.
Paparan sinar UV: gunakan resin yang distabilkan atau gunakan lapisan pelindung.

Pertanyaan yang Sering Diajukan

Berapa banyak elemen yang saya perlukan?

Aliran laminar membutuhkan 6–12 elemen. Aliran turbulen membutuhkan 4–6. Cairan dengan viskositas tinggi membutuhkan lebih banyak. Berikan data aliran dan viskositas Anda untuk rekomendasi khusus.

Penurunan tekanan berapa yang bisa saya harapkan?

Biasanya 0,2–1,0 bar tergantung pada aliran, viskositas, dan jumlah elemen. Gunakan alat pengukuran kami atau hubungi kami dengan kondisi proses Anda untuk perhitungan yang akurat.

Bisakah itu menangani cairan abrasif?

Padatan sedang dapat diterima. Media abrasif mempercepat keausan. Untuk kasus seperti ini, CPVC dengan elemen PTFE direkomendasikan. Untuk bahan padat >5%, konsultasikan dengan kami untuk data keausan dan pilihan bahan.

Bagaimana cara membersihkannya jika kotor?

Siram dengan pelarut yang kompatibel untuk menghilangkan kotoran ringan. Untuk penumpukan yang berat, bongkar dan bersihkan elemen heliks secara mekanis. Inspeksi rutin mencegah akumulasi berlebihan.

Perusahaan

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ya Cina Mixer Statis Tipe SCH8O/DIN UPVC/CPVC SK Untuk industri makanan/otomotif/elektronik pemasok Dan dibuat khusus Mixer Statis Tipe SCH8O/DIN UPVC/CPVC SK Untuk industri makanan/otomotif/elektronik pabrik. Kami berdiri pada tahun 2007, dengan fokus pada penelitian dan pengembangan, produksi, penjualan, dan layanan pipa industri CPVC dan UPVC. Perusahaan telah memperoleh sejumlah sertifikasi, termasuk lisensi produksi peralatan khusus, lisensi higiene produk terkait air Provinsi Zhejiang, sertifikasi sistem manajemen mutu IS09001, sertifikasi sistem manajemen lingkungan IS014001, dan sertifikasi sistem manajemen kesehatan dan keselamatan kerja IS045001. Perusahaan memiliki lebih dari 50 hak kekayaan intelektual independen dan hak impor dan ekspor yang dioperasikan sendiri. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku serta sistem manajemen yang unik dari Jerman dan Amerika Serikat. Selama bertahun-tahun, produk kami telah banyak digunakan dalam transportasi pipa cairan asam dan alkali, air ultramurni, air minum, air murni kelas elektronik, dan air limbah industri dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, baterai litium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri, dan industri lainnya. Saat ini, ZHEYI Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri, dan semua jenis produk diekspor ke Eropa, Amerika, Asia Tenggara, dan negara serta wilayah lain, dan sangat disukai oleh pelanggan dalam dan luar negeri.

Sertifikat Kehormatan

Berita

Dimana Pipa UPVC SCH 80 Digunakan dalam Aplikasi Industri ...
Jul 30,2026
Pemroses bahan kimia, operator pengolahan air, dan fasilitas industri menentukan Pipa UPVC SCH 80 dimanapun sistem perpipaan perlu menahan tekanan internal yang lebih tinggi dan menahan paparan bahan kim...
pelajari lebih lanjut
Apa yang Membuat Pipa UPVC SCH 80 Pilihan Andal untuk Apli...
Jul 23,2026
Pipa UPVC SCH 80 dibuat dengan dinding yang lebih tebal dibandingkan pipa SCH 40 dengan diameter luar yang sama, sehingga meningkatkan peringkat tekanannya dan menjadikannya standar untuk jalur industri yang membaw...
pelajari lebih lanjut
Mengapa Pipa UPVC SCH 80 Banyak Digunakan pada Sistem Perp...
Jul 16,2026
Ketebalan dinding adalah spesifikasi tunggal yang memisahkan pipa yang diperuntukkan untuk tekanan industri yang menuntut dari pipa yang dimaksudkan untuk penggunaan perumahan ringan. Pipa UPVC SCH 80 be...
pelajari lebih lanjut

Tinggalkan pesan

Kontrol kualitas yang ketat

Grup ZHEYI menganut prinsip "kualitas pertama", mengadopsi peralatan berteknologi tinggi internasional dan bahan baku berkualitas tinggi, mengontrol ketat setiap mata rantai produksi, dan berkomitmen untuk menyediakan produk pipa dengan kinerja luar biasa dan tampilan yang indah.

Perusahaan ini menggunakan peralatan produksi paling canggih dan bahan berkualitas tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. "ZHEYI" memadukan teknologi produksi yang luar biasa dengan manajemen profesional, dan setiap produk menjalani kontrol kualitas yang ketat - mulai dari produksi, inspeksi hingga pengiriman akhir, memastikan kombinasi sempurna antara tampilan dan fungsi.
Pengujian kinerja presisi

Di ZHEYI, setiap produk dibuat dengan sangat teliti, tidak hanya berfokus pada desain estetika yang indah, tetapi juga selalu berkomitmen pada kualitas intrinsik yang sangat baik. Pengujian kinerja yang ketat memastikan bahwa produk dapat mempertahankan stabilitas dan daya tahan bahkan dalam kondisi yang keras.:

● Pengujian kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktur.
● Uji suhu pelunakan Vicat: mengevaluasi tingkat pelunakan bahan dalam kondisi suhu tinggi untuk memastikan kemampuan produk dalam menahan deformasi di berbagai lingkungan.
● Uji oven: mensimulasikan ketahanan panas jangka panjang dan memverifikasi kemampuan produk untuk menahan suhu tinggi dalam waktu lama.
● Uji hidrostatik: Mengevaluasi kekuatan pipa dalam kondisi tekanan tinggi untuk memastikan keamanan dan keandalan produk.
● Uji benturan palu jatuh: Uji ketahanan benturan produk selama pengangkutan, pemasangan, dan penggunaan sehari-hari.

Mixer Statis Tipe SCH8O/DIN UPVC/CPVC SK Pengetahuan industri

Perbandingan kinerja dan perbedaan lingkungan yang berlaku Mixer statis UPVC dan CPVC

Mixer statis (tipe SK) banyak digunakan dalam bidang kimia, pengolahan air, dan bidang industri dengan kemurnian tinggi, dan pemilihan material (UPVC atau CPVC) secara langsung mempengaruhi ketahanan terhadap korosi, ketahanan suhu, dan masa pakainya. Berikut ini adalah perbandingan kinerja kedua bahan tersebut dan analisis aplikasi industri pada umumnya:

1. Perbandingan ketahanan kimia
UPVC (polivinil klorida tidak plastis):
Ia memiliki ketahanan yang sangat baik terhadap larutan asam, alkali, dan garam (seperti asam klorida, asam sulfat, natrium hipoklorit, dll.), tetapi mudah terkorosi oleh beberapa pelarut organik (seperti keton dan hidrokarbon aromatik).

Industri yang berlaku:
Pengolahan air industri (air pendingin, sirkulasi air untuk mengatur pH).
Air minum: digunakan untuk klorinasi dan pencampuran flokulan, sesuai dengan standar kebersihan.
Air limbah industri: menetralkan air limbah yang bersifat asam/basa.

CPVC (polivinil klorida terklorinasi):
Melalui perlakuan klorinasi, ketahanan kimia ditingkatkan, dan dapat menahan konsentrasi asam dan basa yang lebih tinggi serta beberapa pelarut organik (seperti alkohol dengan konsentrasi rendah).

Industri yang berlaku:
Semikonduktor Elektronik: Pengiriman campuran bahan kimia dengan kemurnian tinggi (seperti larutan etsa).
Obat: Perawatan medium korosif dalam pembuatan obat cair.
Fotovoltaik: Sistem pencampuran cairan pembersih asam.

2. Perbedaan ketahanan suhu
UPVC:
Suhu yang berlaku jangka panjang ≤60°C, puncak jangka pendek 80°C, cocok untuk kondisi suhu normal.

Skenario umum:
Air Minum yang Aman: Dosis dan pencampuran suhu normal.
Metalurgi: Perlakuan awal cairan limbah pengawetan suhu rendah.

CPVC:
Ketahanan suhu jangka panjang hingga 90°C, toleransi jangka pendek 110°C, cocok untuk media suhu tinggi.

Skenario umum:
Pembangkit listrik tenaga nuklir: Pencampuran bahan kimia tambahan dalam sistem air pendingin bersuhu tinggi.
Bagian air limbah industri bersuhu tinggi: seperti perlakuan homogenisasi cairan limbah asam dan alkali panas.

3. Kekuatan mekanik dan umur pakai
UPVC:
Biaya rendah, tetapi ketahanan terhadap benturan lemah, cocok untuk lingkungan getaran non-mekanis bertekanan rendah (seperti sistem takaran instalasi air).

CPVC:
Kekakuan dan ketahanan mulur yang lebih tinggi, cocok untuk kondisi tekanan tinggi atau getaran (seperti pipa pengiriman bahan kimia bertekanan tinggi di pabrik semikonduktor).

4. Rekomendasi pemilihan industri
Bidang dimana UPVC lebih disukai:
Pengolahan air pada suhu kamar dan dengan korosi lemah (seperti air minum, air sirkulasi industri), dan pengolahan awal air limbah metalurgi.
Bidang di mana CPVC harus digunakan:
Suhu tinggi (seperti sistem pendingin pembangkit listrik tenaga nuklir), korosi tinggi (seperti larutan etsa semikonduktor), dan pencampuran pelarut organik (seperti sintesis zat antara farmasi).
