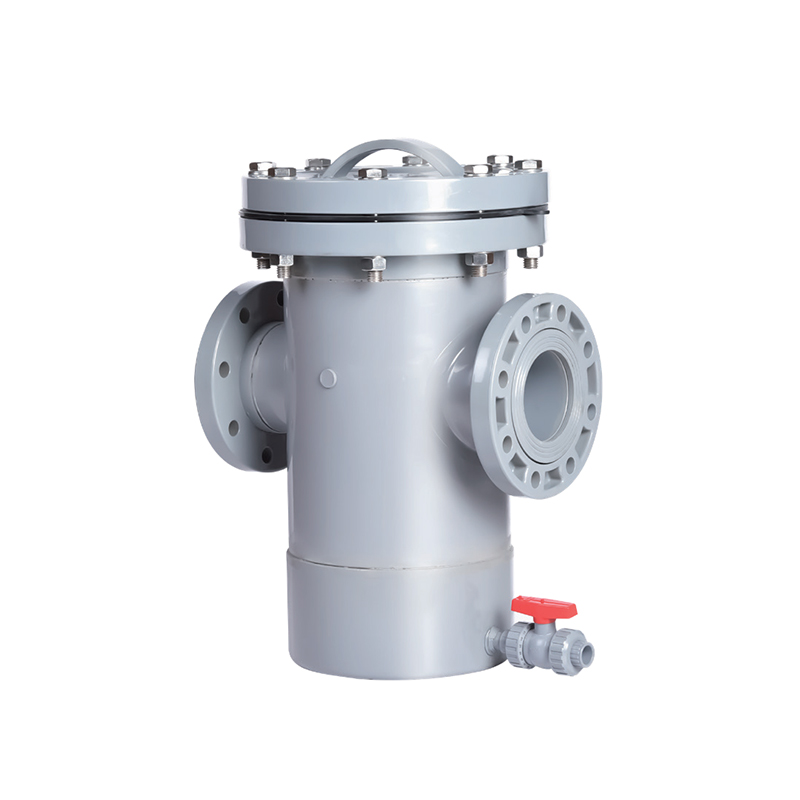

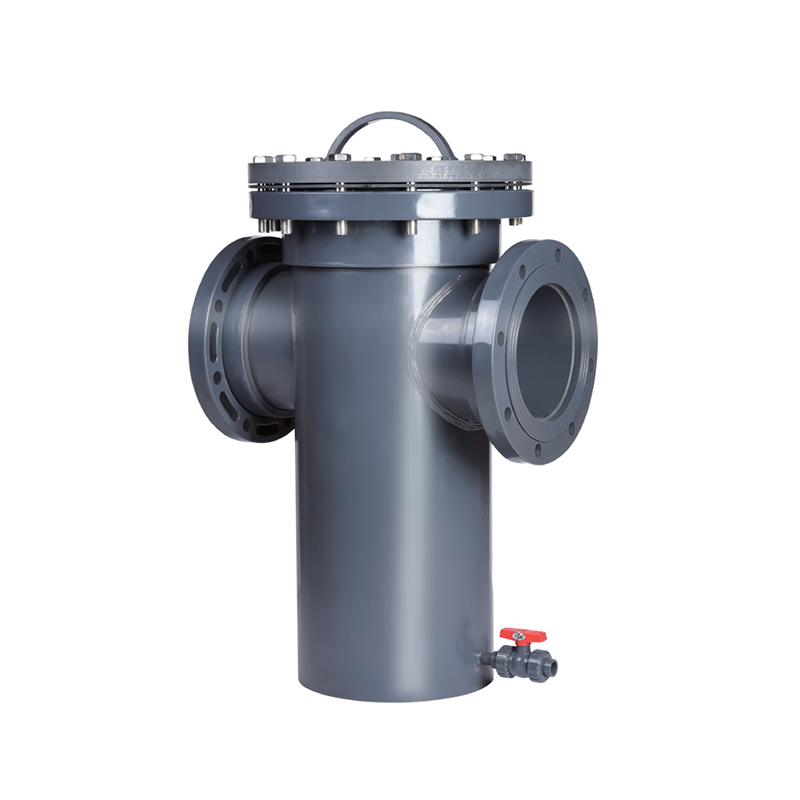

Filter Keranjang SCH8O/DIN UPVC/CPVC

Filter keranjang UPVC/CPVC adalah perangkat filtrasi efisiensi tinggi yang banyak digunakan dalam pengolahan air, pemrosesan kimia, makanan, dan bidang industri lainnya. Desainnya yang unik secara efektif menghilangkan kotoran dan partikel padat dari cairan, memastikan pengoperasian sistem secara normal.

Filter ini dilengkapi layar filter multi-lapis, memungkinkan pengguna memilih akurasi filtrasi berbeda berdasarkan kebutuhan aktual, meningkatkan efisiensi filtrasi, dan memperpanjang masa pakai peralatan. Perawatan dan pembersihannya sederhana, karena pengguna hanya perlu melepas keranjang filter secara berkala untuk dibersihkan, sehingga mengurangi biaya perawatan dan beban kerja.

Hubungi kami

Sebelumnya：Katup bola pneumatik UPVC/CPVC
Berikutnya：Mixer Statis Tipe SCH8O/DIN UPVC/CPVC SK

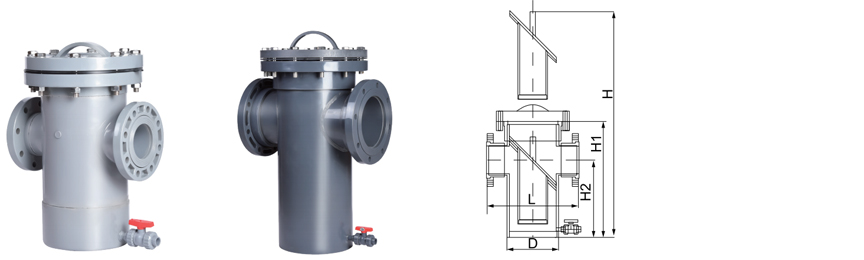

parameter aplikasi Standar Teknis

dn	hari	L	H	H1	D	Tiriskan
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / MAKAN · SARINGAN INLINE

Filter Keranjang UPVC / CPVC

Keranjang yang dapat dilepas · Berlubang atau bertautan · Penutup yang dapat dibuka dengan cepat

Filter Keranjang SCH80/DIN UPVC/CPVC adalah saringan inline yang dirancang untuk menghilangkan padatan tersuspensi dari aliran fluida korosif dan kemurnian tinggi. Diproduksi dengan standar ASTM SCH80 dan DIN, filter ini menggunakan keranjang berlubang atau jaring yang dapat dilepas yang menangkap partikulat sekaligus memungkinkan aliran berkelanjutan. Keranjang dapat diakses melalui penutup yang dapat dibuka dengan cepat, sehingga memungkinkan pembersihan atau penggantian dengan cepat tanpa perlu membongkar pipa. Badan filter tersedia dalam UPVC untuk layanan kimia umum dan CPVC untuk suhu tinggi hingga 93°C. Keranjang dapat dibuat dengan bahan termoplastik atau logam yang serasi tergantung pada aplikasinya. Filter ini banyak digunakan untuk melindungi pompa, katup, dan instrumentasi hilir dari kerusakan abrasif dan pengotoran.

DN25–DN200 Kisaran ukuran

PN10–PN16 Peringkat tekanan

–20°C hingga 93°C Kisaran CPVC

Jenis keranjang Berlubang/jaring

Keranjang yang Dapat Dilepas

Ekstrak dan bersihkan tanpa melepas badan filter dari pipa, sehingga mengurangi waktu henti pemeliharaan.

Ketahanan Kimia

Badan UPVC dan CPVC tahan terhadap asam, basa, dan garam. CPVC memperluas layanan hingga 93°C.

Penurunan Tekanan Rendah

Area keranjang terbuka yang besar meminimalkan pembatasan aliran, mengurangi energi pemompaan sekaligus mempertahankan penangkapan partikel.

Filtrasi Serbaguna

Keranjang berlubang untuk penyaringan kasar atau keranjang jaring untuk penyaringan halus. Tersedia ukuran khusus.

Konstruksi

Tubuh UPVC · CPVC

keranjang UPVC · CPVC · SS304 · SS316

Segel penutup EPDM · FKM · PTFE

Koneksi Soket · Bergelang · Berulir

Filtrasi

berlubang lubang 0,5–10 mm

Jala 20–200 jaring

Adat Berlubang · Kawat baji

keranjang volume 0,5–15 L (tergantung ukuran)

Standar

ASTM D2467 (SCH80)

DIN 8061/8062

Tekanan PN10–PN16

Suhu UPVC 60°C · CPVC 93°C

Skenario Aplikasi

01 Kimia Melindungi pompa dari kerak dan serpihan di jalur transfer asam

02 Semikonduktor Pemolesan UPW dan penghilangan partikel di bangku basah

03 Energi Filtrasi cairan pendingin dan penyaringan elektrolit dalam produksi baterai

04 Air Penyaringan air limbah dan pretreatment RO

05 Farmasi Perlindungan air DI dan loop CIP

06 Otomotif Filtrasi pencucian cat, cairan pendingin, dan pencucian komponen

Pedoman Instalasi

Pasang dengan ruang keranjang menghadap ke bawah atau horizontal. Panah aliran harus sejajar.
Sediakan ruang yang cukup untuk mengeluarkan keranjang. Jarak bebas minimum sama dengan panjang keranjang.
Gunakan primer dan semen khusus UPVC atau CPVC untuk sambungan las pelarut.
Baut flensa: gunakan gasket seluruh muka. Torsi secara merata hingga 15–20 Nm dalam pola silang.
Periksa keranjang dari kerusakan sebelum pemasangan. Pastikan tempat duduk yang tepat di perumahan.

Batas Kritis

Suhu: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Jangan melebihi tekanan terukur. Tekanan diferensial meningkat seiring beban keranjang.
Pantau penurunan tekanan. Bersihkan keranjang ketika dP melebihi 0,5 bar.
Verifikasi kompatibilitas bahan keranjang dengan proses kimia.
Gunakan resin atau lapisan pelindung yang distabilkan UV untuk pemasangan di luar ruangan.

Pertanyaan yang Sering Diajukan

Seberapa sering saya harus membersihkan keranjang?

Frekuensi pembersihan tergantung pada pemuatan padatan dan laju aliran. Pantau perbedaan tekanan di seluruh filter. Ketika tekanan diferensial mencapai 0,3–0,5 bar di atas nilai bersih, keranjang harus dilepas dan dibersihkan. Dalam aplikasi dengan padatan tinggi, inspeksi harian mungkin diperlukan.

Apa perbedaan antara keranjang berlubang dan keranjang jaring?

Keranjang berlubang telah dibor lubangnya dan digunakan untuk penyaringan kasar (2–10 mm). Keranjang jaring menggunakan kain tenun kawat dan memberikan filtrasi yang lebih halus (20–200 mesh). Keranjang jaring menawarkan efisiensi filtrasi yang lebih tinggi namun memiliki penurunan tekanan yang lebih tinggi. Pemilihan tergantung pada ukuran partikel dan kehilangan tekanan yang diijinkan.

Apakah keranjangnya nanti bisa diganti dengan tipe lain?

Ya, keranjangnya bisa diganti. Anda dapat beralih antara keranjang berlubang dan keranjang jaring seiring perubahan persyaratan proses. Pastikan keranjang pengganti memiliki dimensi keseluruhan dan permukaan penyegelan yang sama untuk menjaga kesesuaian dan kinerja filtrasi.

Apa yang terjadi jika keranjang tersumbat sepenuhnya?

Keranjang yang tersumbat sepenuhnya akan menyebabkan penurunan tekanan meningkat dengan cepat. Badan filter mencakup mekanisme bypass atau pelepas tekanan dalam beberapa konfigurasi. Namun, pengoperasian terus-menerus pada dP tinggi dapat merusak keranjang atau menyebabkan kekurangan aliran. Pemantauan dan pembersihan rutin dianjurkan untuk mencegah kondisi ini.

Perusahaan

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ya Cina Filter Keranjang SCH8O/DIN UPVC/CPVC Untuk industri makanan/otomotif/elektronik pemasok Dan dibuat khusus Filter Keranjang SCH8O/DIN UPVC/CPVC Untuk industri makanan/otomotif/elektronik pabrik. Kami berdiri pada tahun 2007, dengan fokus pada penelitian dan pengembangan, produksi, penjualan, dan layanan pipa industri CPVC dan UPVC. Perusahaan telah memperoleh sejumlah sertifikasi, termasuk lisensi produksi peralatan khusus, lisensi higiene produk terkait air Provinsi Zhejiang, sertifikasi sistem manajemen mutu IS09001, sertifikasi sistem manajemen lingkungan IS014001, dan sertifikasi sistem manajemen kesehatan dan keselamatan kerja IS045001. Perusahaan memiliki lebih dari 50 hak kekayaan intelektual independen dan hak impor dan ekspor yang dioperasikan sendiri. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku serta sistem manajemen yang unik dari Jerman dan Amerika Serikat. Selama bertahun-tahun, produk kami telah banyak digunakan dalam transportasi pipa cairan asam dan alkali, air ultramurni, air minum, air murni kelas elektronik, dan air limbah industri dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, baterai litium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri, dan industri lainnya. Saat ini, ZHEYI Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri, dan semua jenis produk diekspor ke Eropa, Amerika, Asia Tenggara, dan negara serta wilayah lain, dan sangat disukai oleh pelanggan dalam dan luar negeri.

Sertifikat Kehormatan

Berita

Dimana Pipa UPVC SCH 80 Digunakan dalam Aplikasi Industri ...
Jul 30,2026
Pemroses bahan kimia, operator pengolahan air, dan fasilitas industri menentukan Pipa UPVC SCH 80 dimanapun sistem perpipaan perlu menahan tekanan internal yang lebih tinggi dan menahan paparan bahan kim...
pelajari lebih lanjut
Apa yang Membuat Pipa UPVC SCH 80 Pilihan Andal untuk Apli...
Jul 23,2026
Pipa UPVC SCH 80 dibuat dengan dinding yang lebih tebal dibandingkan pipa SCH 40 dengan diameter luar yang sama, sehingga meningkatkan peringkat tekanannya dan menjadikannya standar untuk jalur industri yang membaw...
pelajari lebih lanjut
Mengapa Pipa UPVC SCH 80 Banyak Digunakan pada Sistem Perp...
Jul 16,2026
Ketebalan dinding adalah spesifikasi tunggal yang memisahkan pipa yang diperuntukkan untuk tekanan industri yang menuntut dari pipa yang dimaksudkan untuk penggunaan perumahan ringan. Pipa UPVC SCH 80 be...
pelajari lebih lanjut

Tinggalkan pesan

Kontrol kualitas yang ketat

Grup ZHEYI menganut prinsip "kualitas pertama", mengadopsi peralatan berteknologi tinggi internasional dan bahan baku berkualitas tinggi, mengontrol ketat setiap mata rantai produksi, dan berkomitmen untuk menyediakan produk pipa dengan kinerja luar biasa dan tampilan yang indah.

Perusahaan ini menggunakan peralatan produksi paling canggih dan bahan berkualitas tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. "ZHEYI" memadukan teknologi produksi yang luar biasa dengan manajemen profesional, dan setiap produk menjalani kontrol kualitas yang ketat - mulai dari produksi, inspeksi hingga pengiriman akhir, memastikan kombinasi sempurna antara tampilan dan fungsi.
Pengujian kinerja presisi

Di ZHEYI, setiap produk dibuat dengan sangat teliti, tidak hanya berfokus pada desain estetika yang indah, tetapi juga selalu berkomitmen pada kualitas intrinsik yang sangat baik. Pengujian kinerja yang ketat memastikan bahwa produk dapat mempertahankan stabilitas dan daya tahan bahkan dalam kondisi yang keras.:

● Pengujian kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktur.
● Uji suhu pelunakan Vicat: mengevaluasi tingkat pelunakan bahan dalam kondisi suhu tinggi untuk memastikan kemampuan produk dalam menahan deformasi di berbagai lingkungan.
● Uji oven: mensimulasikan ketahanan panas jangka panjang dan memverifikasi kemampuan produk untuk menahan suhu tinggi dalam waktu lama.
● Uji hidrostatik: Mengevaluasi kekuatan pipa dalam kondisi tekanan tinggi untuk memastikan keamanan dan keandalan produk.
● Uji benturan palu jatuh: Uji ketahanan benturan produk selama pengangkutan, pemasangan, dan penggunaan sehari-hari.

Filter Keranjang SCH8O/DIN UPVC/CPVC Pengetahuan industri

Peran kunci dari Filter Keranjang UPVC/CPVC dalam pengolahan air limbah elektroplating dan kimia

Filter keranjang UPVC (polivinil klorida tidak plastis) dan CPVC (polivinil klorida terklorinasi) memainkan peran penting dalam pelapisan listrik, pengolahan air limbah kimia, dan berbagai bidang industri utama karena ketahanan terhadap korosi yang sangat baik, kekuatan mekanik yang tinggi, dan efektivitas biaya. Berikut ini adalah skenario aplikasi inti dan analisis nilainya:

1. Industri pelapisan listrik: penyaringan air limbah logam berat yang efisien
Air limbah elektroplating mengandung logam berat dengan konsentrasi tinggi (seperti kromium, nikel, tembaga, dll.). Filter Keranjang UPVC/CPVC dapat menahan asam kuat (seperti asam sulfat, asam klorida) dan lingkungan basa kuat, secara efektif mencegat partikel tersuspensi dan kotoran larutan pelapis, memastikan pengoperasian sistem pengolahan air limbah yang stabil, dan melindungi peralatan pemisahan membran atau pertukaran ion berikutnya.

2. Pengolahan air limbah kimia: ketahanan korosi dan umur panjang
Air limbah kimia memiliki komponen yang kompleks (seperti pelarut organik dan oksidan kuat). Bahan CPVC bekerja dengan baik pada suhu tinggi (hingga 90°C) dan media korosif. Mereka cocok untuk perlakuan awal di industri pestisida, pewarna, petrokimia dan lainnya untuk mengurangi risiko penyumbatan pipa dan pompa.

3. Aplikasi utama lintas industri
Fotovoltaik: Menyaring bubuk silikon dan residu kimia dalam cairan etsa untuk memastikan kemurnian produksi sel surya.
Semikonduktor Elektronik: Menghilangkan partikel dalam persiapan air ultra murni untuk mencegah kontaminasi wafer.
Tenaga Nuklir: Digunakan untuk pengendalian partikel dalam sistem air pendingin, UPVC modifikasi tahan radiasi memenuhi standar keselamatan khusus.
Metalurgi: Menyaring oksida logam dalam air limbah pengawetan untuk memulihkan komponen berharga.
Kedokteran: Memastikan mikroorganisme dan partikel memenuhi standar dalam sistem air murni farmasi.
Pengolahan Air Industri: Melindungi boiler dan menara pendingin dari kerak dan korosi.
Air Minum: Filter UPVC menghilangkan lumpur dan karat pada pengolahan awal air kota dan memenuhi standar kebersihan.

4. Ringkasan keunggulan inti
Ketahanan korosi: Beradaptasi dengan lingkungan ekstrim dengan pH 0-14, dan memiliki masa pakai yang jauh melebihi filter logam.
Ringan dan mudah dirawat: Bahan plastik mudah dipasang, dan keranjang filter dapat dengan cepat dibongkar dan dibersihkan.
Efektivitas biaya: Dalam skenario air limbah asam, filter ini memiliki keunggulan harga yang lebih besar dibandingkan filter baja tahan karat.
