Katup Diafragma Flang UPVC/CPVC SCH8O/DIN

Katup diafragma bergelang UPVC/CPVC adalah perangkat kontrol fluida yang dirancang untuk menangani cairan dan gas korosif. Sangat cocok untuk berbagai industri, termasuk pengolahan kimia, pengolahan air limbah, dan pengolahan makanan.

Struktur unik katup diafragma berflensa memberikan kinerja penyegelan selama pembukaan dan penutupan, sehingga secara efektif mencegah kebocoran. Desain ini memastikan pengangkutan cairan yang aman dan memperpanjang masa pakai katup. Katup ini mudah dioperasikan, memungkinkan pengguna mengontrol aliran dengan mudah melalui metode manual atau pneumatik untuk memenuhi tuntutan kondisi pengoperasian yang berbeda.

Katup diafragma bergelang UPVC/CPVC kami juga memiliki fitur ketahanan aus dan ketahanan terhadap penuaan. Mereka banyak digunakan di bidang-bidang seperti pemrosesan kimia, pengolahan air limbah, dan irigasi pertanian.

Hubungi kami

Sebelumnya：Katup Diafragma Serikat UPVC/CPVC SCH8O/DIN
Berikutnya：Katup Bola Flange Satu Bagian SCH8O/DIN UPVC/CPVC

parameter aplikasi Standar Teknis

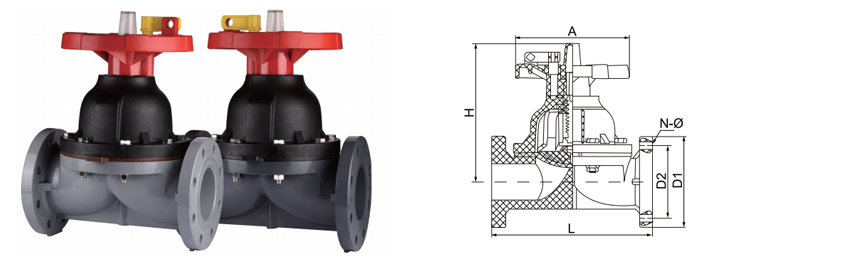

UKURSEBUAHN/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	MAKAN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	MAKAN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	MAKAN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

STANDAR DIN · KONSTRUKSI SATU BAGIAN

Katup Diafragma Flange UPVC/CPVC SCH8O/DIN

Direkayasa untuk isolasi cairan korosif dan kemurnian tinggi. Badan flensa satu bagian dengan mekanisme penyegelan diafragma menghilangkan kebocoran pengepakan dan menyediakan penutup kedap gelembung.

DN15-DN100

Rentang Ukuran

PN10 / PN16

Peringkat Tekanan

-20°C hingga 120°C

Suhu CPVC

UPVC/CPVC

Bahan Tubuh

◆ Sistem Material

Bodi UPVC 0-60°C · pH 2-12 · Asam umum, basa, air ultra murni

badan CPVC 0-93°C · pH 1-14 · Suhu tinggi, media terklorinasi

Opsi diafragma EPDM · PTFE · FKM · Hypalon

Ujung bergelang satu bagian per DIN PN10/16. Tidak ada kebocoran sambungan ujung bodi.

◆ Spesifikasi Utama

Koneksi Flensa integral, DIN 2501

Tatap muka DIN EN 558 Seri 1

Tes cangkang 1,5 × PN (air)

Tes kursi 1,1 × PN (udara atau air)

Layanan vakum 0,3 bar mutlak

Operasi Roda Tangan / Pneumatik / Listrik

◆ Keunggulan Katup Diafragma

Tanpa pengepakan batang — tidak ada potensi emisi yang hilang
Isolasi antara aktuator dan media fluida
Jalur aliran yang efisien mengurangi akumulasi sedimen
Indikator posisi visual pada handwheel
Diafragma yang dapat diganti tanpa melepaskan bodi dari garis
Penutup kedap gelembung pada rentang tekanan penuh

Aplikasi Industri

Asam, basa, air ultra murni, air kelas elektronik, air limbah industri

Kimia Berat & Metalurgi

Transfer asam sulfat · Takaran HCl · Jalur pengawetan · Elektroplating

Kemurnian Tinggi & Elektronik

Bangku basah semikonduktor · Pengetsaan fotovoltaik · Air kelas elektronik · Putaran air ultra murni

Energi & Litium

Pendinginan tambahan nuklir · Pemrosesan air garam litium · Transfer bahan kimia baterai

Ilmu Hayati & Makanan

WFI Farmasi · CIP Makanan · Pemrosesan minuman · Manufaktur kosmetik

Air & Lingkungan

Netralisasi air limbah industri · Air minum · Pretreatment desalinasi

Industri Otomotif & Umum

Sirkulasi E-coat · Pencucian komponen · Air pendingin · Saluran bilas

Catatan Instalasi & Pengoperasian

Katup diafragma harus dipasang dalam posisi terbuka penuh atau tertutup untuk penyimpanan. Jangan simpan dengan diafragma terkompresi.
Urutan torsi: kencangkan baut flensa secara merata dengan pola silang hingga 15-20 Nm tergantung DN.
Untuk media slurry atau kristalisasi, pasang dengan batang katup horizontal untuk mencegah penumpukan padatan di bendungan.
Kecepatan media abrasif tidak boleh melebihi 1,0 m/s untuk memperpanjang masa pakai diafragma.
Ganti diafragma setiap 2 tahun atau 50.000 siklus, mana saja yang lebih dulu.

Pembatasan Kritis

Tidak untuk digunakan dengan asam pengoksidasi (nitrat >15%, kromat) dalam badan UPVC.
Jangan terkena siklus tekanan yang cepat — kelelahan diafragma dapat terjadi.
Hindari sterilisasi uap di atas 110°C untuk CPVC dengan diafragma PTFE.
Tidak cocok untuk media gas di atas 2 bar tanpa pengaman.
Jangan mengoperasikan handwheel melebihi penghentian mekanis — kompresi diafragma yang berlebihan menyebabkan kegagalan dini.

Masalah & Resolusi Umum

Masalah: Penurunan laju aliran diamati

Diafragma mungkin tidak dapat ditarik sepenuhnya. Pastikan roda tangan diputar ke posisi terbuka penuh (2-3 putaran melewati hambatan awal). Untuk katup otomatis, periksa kalibrasi langkah aktuator.

Masalah: Kebocoran eksternal dari bodi

Periksa baut flensa untuk relaksasi. Kembalikan torsi ke spesifikasi. Jika kebocoran berlanjut, ganti paking flensa. Jangan terlalu mengencangkan — risiko retak di atas 22 Nm untuk DN80.

Masalah: Kebocoran media saat ditutup

Keausan diafragma atau serangan bahan kimia. Ganti diafragma dengan bahan yang benar. Untuk aplikasi siklus tinggi, tingkatkan ke diafragma EPDM berwajah PTFE.

Masalah: Pengoperasian roda tangan yang keras

Diafragma mungkin tersangkut pada bendungan akibat kristalisasi. Siklus buka/tutup beberapa kali. Jika masih ada, bongkar dan bersihkan area bendungan. Oleskan pelumas silikon ke benang batang.
