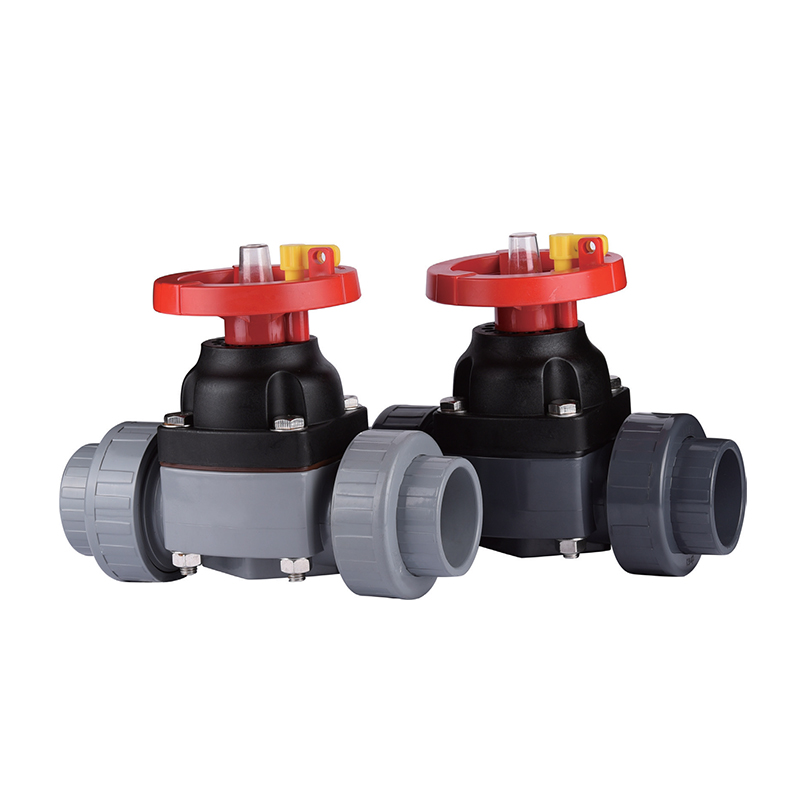

Katup Diafragma Serikat UPVC/CPVC SCH8O/DIN

Katup diafragma sambungan adalah perangkat kontrol cairan efisien yang banyak diterapkan di industri seperti pemrosesan kimia, farmasi, pemrosesan makanan, dan pengolahan air. Hal ini dirancang untuk memberikan kinerja penyegelan, memastikan keamanan dan kebersihan media.

Fitur inti dari katup diafragma sambungan adalah struktur diafragmanya yang unik. Desain ini tidak hanya secara efektif mengisolasi badan katup dari medium, mencegah kebocoran dan kontaminasi, namun juga memungkinkan kontrol aliran yang tepat. Pengguna dapat dengan mudah mengatur aliran fluida dengan pengoperasian manual atau elektrik sederhana untuk memenuhi kebutuhan berbagai proses.

Katup ini juga mudah dipasang dan dirawat, dilengkapi dengan flensa sambungan standar yang cocok untuk berbagai sistem perpipaan. Selain itu, desainnya mempertimbangkan kemudahan pembersihan, sehingga ideal untuk aplikasi yang memerlukan standar kebersihan tinggi.

Hubungi kami

Sebelumnya：UPVC/CPVC ⅰ Bola katup
Berikutnya：Katup Diafragma Flang UPVC/CPVC SCH8O/DIN

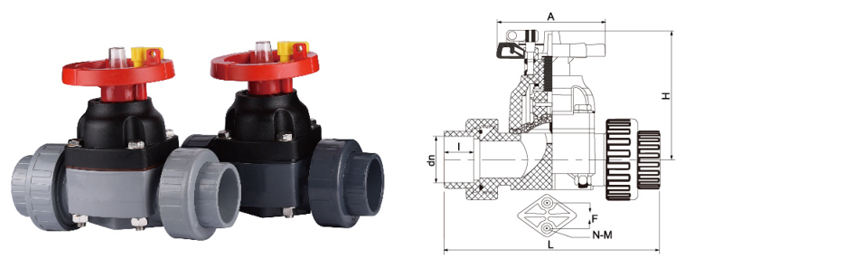

parameter aplikasi Standar Teknis

UKURSEBUAHN/NOM.		dn20	dn25	dn32	dn40	dn50	dn63
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
d1	MAKAN	20.3	25.3	32.3	40.3	50.3	63.3
	ANSsaya	21.51	26.87	33.62	42.4	48.45	60.65
	JIS	22.4	26.45	32.56	38.63	48.73	56.82
d2	MAKAN	20.1	25.1	32.1	40.1	50.1	63.1
	ANSsaya	21.25	26.6	33.3	42.06	48.18	60.27
	JIS	21.75	25.7	31.71	37.67	47.76	55.77
L		142	162	175	196	227	272
H		90	95	105	125	145	172
A		77	77	87	100	117	137
I		22	22	22	26	32	39
NM		2-M6	2-M6	2-M6	2-M8	2-M8	2-M8
F		25	25	25	36	36	45

DIN UNION AKHIR · ISOLASI DIAPHRAGM

SCH8O/DIN Katup Diafragma Persatuan UPVC/CPVC

Desain sambungan serikat memungkinkan pelepasan cepat dari pipa tanpa mengganggu pipa yang berdekatan. Mekanisme penyegelan diafragma memberikan isolasi lengkap antara cairan dan mekanisme aktuator.

DN15-DN100 Kisaran ukuran

PN10/PN16 Kelas tekanan

0-93°C Jangkauan operasi CPVC

Persatuan berakhir Perawatan cepat

Koneksi Serikat

Mur penyatuan berulir memungkinkan pelepasan badan katup dalam hitungan detik. Tidak diperlukan baut flensa atau penataan kembali pipa untuk penggantian atau inspeksi diafragma.

Penyegelan Diafragma

Diafragma fleksibel menciptakan penyegelan tipe bendungan. Media hanya bersentuhan dengan permukaan bawah badan dan diafragma — tidak ada pengepakan, tidak ada kebocoran segel batang.

Pilihan Bahan

Badan UPVC untuk layanan kimia umum. Badan CPVC untuk suhu tinggi dan media terklorinasi hingga 93°C.

Profil Teknis

Bahan tubuh

UPVC (0-60°C) · CPVC (0-93°C)

Opsi diafragma

EPDM · EPDM berwajah PTFE · FKM · CSM

Standar serikat pekerja

Benang betina / soket pelarut DIN atau ASTM

Peringkat tekanan

PN10 (UPVC) · PN16 (CPVC) pada 20°C

Tekanan uji kursi

1,1 × PN (kedap gelembung udara)

Jenis koneksi akhir

Soket · Berulir (NPT/BSPT) · Adaptor bergelang

Aplikasi Industri

Pemrosesan kimia Metalurgi Fotovoltaik Bantuan nuklir Ekstraksi litium Elektronika / Semikonduktor Makanan & minuman Farmasi Cat otomotif Pengolahan air industri

Media ditangani

Asam · Alkali · Air ultra murni · Air kelas elektronik · Air minum · Air limbah industri · Larutan air garam

Mekanisme penyegelan

Karakteristik kinerja diafragma

Penutup kedap gelembung — Desain Weir memastikan penyegelan positif bahkan dengan partikulat dalam suspensi

Kebocoran batang nol — Tidak ada segel dinamis antara cairan dan atmosfer

Inline yang dapat diganti — Desain gabungan memungkinkan penggantian diafragma tanpa melepas badan katup dari pipa

Indikator posisi visual — Roda tangan menunjukkan status buka/tutup pada jarak tertentu

Data dimensi & pemesanan

DN (mm)

15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100

L (tatap muka)

DIN EN 558 Seri 1

Torsi maksimum (roda tangan)

10 Nm (DN15-50) · 18 Nm (DN65-100)

Peringkat vakum

0,3 bar absolut (diafragma EPDM)

Pedoman instalasi

Gunakan penyekat ulir hanya pada ulir jantan — hindari kontak penyegel dengan diafragma
Topang pipa dalam jarak 300 mm dari sambungan penyatuan untuk mencegah tegangan lentur
Untuk jalur horizontal, dipasang dengan batang vertikal untuk mengurangi pengendapan sedimen pada bendungan
Jangan gunakan sebagai katup ujung saluran tanpa penyangga hilir
Aktuator pneumatik memerlukan udara yang disaring dan dilumasi pada tekanan 4-6 bar

Batasan operasi kritis

Jangan melebihi tingkat suhu diafragma — EPDM maks 80°C, PTFE maks 120°C
Tidak dinilai untuk sterilisasi uap di atas 100°C
Hindari fluktuasi tekanan yang cepat melebihi 1 bar/detik
Tidak cocok untuk gas klorin atau asam nitrat pekat dengan badan UPVC
Jangan mengoperasikan handwheel melebihi penghentian mekanis (kira-kira 2,5 putaran dari tertutup ke terbuka)

Panduan pemecahan masalah di lapangan

▶ Katup tidak menutup sempurna

Diafragma mungkin meregang atau membengkak secara kimia. Ganti diafragma. Untuk diafragma bermuka PTFE, periksa deformasi aliran dingin pada area kontak bendungan.

▶ Kebocoran dari mur serikat

Kencangkan mur serikat dengan tangan ditambah 1/4 putaran dengan kunci pas tali. Jangan mengencangkan terlalu kencang — benang dapat terkelupas. Periksa O-ring atau gasket datar di dalam sambungan.

▶ Rotasi roda tangan yang keras

Diafragma mungkin menempel pada bendungan karena media yang mengkristal. Siram dengan pelarut yang kompatibel. Oleskan minyak silikon ke benang batang — jangan gunakan minyak bumi.

▶ Mengurangi aliran pada posisi terbuka

Handwheel mungkin tidak dapat ditarik sepenuhnya. Putar berlawanan arah jarum jam 2-3 putaran tambahan. Jika tidak ada perbaikan, periksa adanya serpihan yang terperangkap di bawah diafragma.
