Katup bola flensa one-piece-Zheyi Pipeline (Wuhan) Co., Ltd.

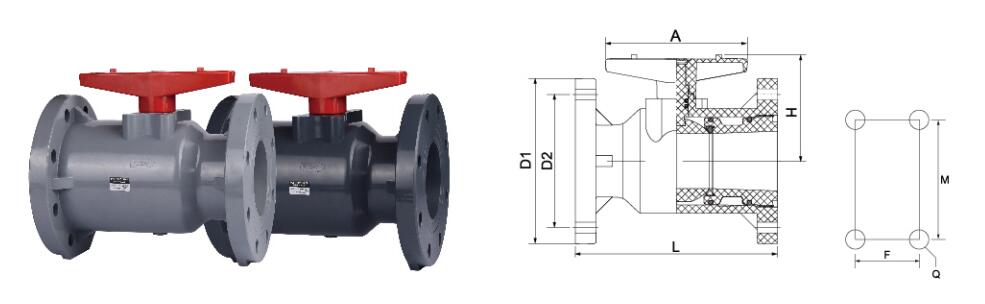

Ukuran/nom.		DN20	DN25 DN32 DN40			DN50	dn63	DN75	DN90	DN110	DN140 DN160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1	KERIUHAN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	Jis	70	75	90	100	105	120	140	150	175	210	240
D2	KERIUHAN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	Jis	31	35	42.5	48.5	61	73	90	105	132	158	186
	KERIUHAN	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
N-φ	ANSI	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M6	2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10

Katup bola flensa one-piece Industry knowledge

Penerapan katup bola flensa one-piece Dalam industri kimia: desain dan spesifikasi keselamatan yang tahan korosi

Katup bola flensa one-piece banyak digunakan dalam industri kimia dan bidang terkait karena strukturnya yang ringkas, penyegelan yang baik, dan operasi yang nyaman. Karena media kimia sering memiliki korosif yang kuat, suhu tinggi dan tekanan tinggi atau persyaratan kemurnian tinggi, desain yang tahan korosi dan spesifikasi keamanan katup sangat penting. Berikut ini adalah aplikasi spesifik dan persyaratan teknis dari katup ini di beberapa industri utama:

1. Industri kimia (lingkungan korosif yang kuat)
Produksi kimia sering melibatkan media korosif seperti asam, alkalis, dan pelarut organik. Katup bola flensa one-piece harus menggunakan bahan tahan korosi (seperti 316L stainless steel, hastelloy, ptfe lining, dll.) Dan mematuhi sertifikasi api API 607 untuk memastikan keamanan dalam bocor atau kondisi kerja yang ekstrem.

2. Air minum (air minum yang aman)
Ketika katup menghubungi air minum, ia harus memenuhi standar sanitasi seperti NSF/ANSI 61. Bahannya biasanya 304/316 stainless steel atau seal EPDM untuk menghindari presipitasi logam berat dan memastikan keamanan kualitas air.

3. Metalurgi
Dalam lingkungan suhu tinggi dan berdebu, katup harus tahan terhadap keausan dan tahan panas (seperti lapisan karbon karbon karbida), cocok untuk gas tungku ledakan dan sistem pipa logam cair.

4. Photovoltaic
Dalam transportasi bahan kimia polisilikon dan elektronik, katup harus menjadi kemurnian ultra-tinggi (dinding bagian dalam elektropoli) dan presipitasi partikel rendah untuk menghindari kontaminasi media proses.

5. Tenaga Nuklir
Katup tingkat nuklir harus memenuhi standar ASME III, menggunakan bahan tahan radiasi (seperti baja tahan karat austenitik), dan lulus uji seismik untuk memastikan operasi stabil jangka panjang di pulau nuklir.

6. Semikonduktor elektronik
Dalam transportasi air ultrapure (UPW) dan gas khusus, katup harus nol kebocoran (ISO 15848 bersertifikat) dan tidak memiliki desain sudut mati untuk mencegah kontaminasi partikel atau gas.

7. Kedokteran
Industri farmasi membutuhkan desain aseptik (seperti kompatibilitas SIP/CIP), dan bahan harus mematuhi sertifikasi FDA untuk menghindari pertumbuhan mikroba. Ini cocok untuk tangki fermentasi dan sistem air murni.

8. Perlakuan Air Industri
Menutupi air pendingin dan sistem air yang bersirkulasi, katup harus tahan terhadap korosi ion klorida (seperti dupleks stainless steel) dan beradaptasi dengan kondisi pembukaan dan penutupan yang sering.

9. Air limbah industri
Untuk air limbah asam, alkali, dan garam tinggi, katup harus tahan terhadap keausan yang tahan korosi (seperti katup bola berlapis fluor), dan bahan penyegelan (seperti PTFE) harus tahan lama.

Poin -poin penting dari peraturan keselamatan
Seleksi material: Cocokkan material sesuai dengan karakteristik medium (seperti Hastelloy untuk media asam dan paduan berbasis nikel untuk media alkali).
Teknologi penyegelan: Gunakan metal segel soft seal desain ganda untuk memastikan nol kebocoran (seperti ISO 5208 kelas VI).
Perlindungan Api dan Ledakan: Temui Standar API 6FA, Desain STEM BROOTOUT-THOF.
Sertifikasi Industri: seperti NSF untuk air minum, ASME untuk tenaga nuklir, semi f81 untuk semikonduktor, dll.
