Katup Diafragma Flange UPVC Pneumatik SCH8O/DIN

Katup diafragma flensa UPVC pneumatik dibuat dari bahan UPVC, yang tahan terhadap asam dan basa kuat serta tidak berkarat atau kerak, sehingga cocok untuk menangani berbagai media korosif. Badan katup memiliki struktur yang kompak, ringan, serta mudah dipasang dan dirawat, sehingga mengurangi beban pada sistem perpipaan. Struktur diafragma memastikan segel yang rapat, secara efektif mencegah kebocoran media dan memastikan pengoperasian sistem yang aman dan stabil. Kontrol pneumatik memungkinkan peralihan yang cepat, pengoperasian yang responsif, serta kendali jarak jauh dan otomatisasi yang mudah. Bahan ini mematuhi standar kebersihan nasional, sehingga cocok untuk aplikasi makanan dan farmasi yang memerlukan standar kebersihan tinggi.

Hubungi kami

Sebelumnya：Katup Bola Labcock SCH8O/DIN UPVC/CPVC
Berikutnya：Katup Diafragma Berpenggerak Ganda UPVC Pneumatik SCH8O/DIN

parameter aplikasi Standar Teknis

Ini mengadopsi badan katup tahan korosi dan diafragma tahan korosi, tidak ada struktur kotak isian, elemen pelambatan adalah diafragma elastis, dan saluran aliran badan katup halus. Oleh karena itu, katup diafragma membran pneumatik memiliki keunggulan tegangan rendah, aliran besar, tidak ada kebocoran eksternal, kenyamanan, keandalan, serta pencegahan kebakaran dan ledakan. Hal ini berlaku secara luas untuk asam lemah, alkali lemah, korosi lemah, viskositas tinggi, mengandung partikel dan pengaturan aliran dengan serat dan media beracun dan tidak berpolusi.

TIDAK	Nama	Bahan
1	Tubuh	UPVC
2	Penutup	UPVC
3	Diafragma	EPDM F46
4	Disk	UPVC
5	Silinder	Paduan aluminium
6	Piston	Paduan aluminium
7	Batang	Baja tahan karat 304/45#
8	Modus koneksi	flensa

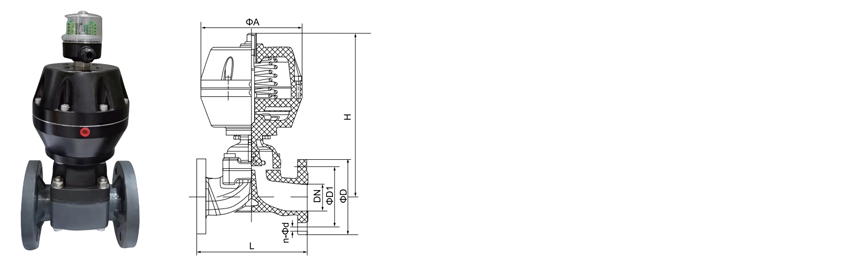

UKURAN/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
MAKAN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Berat katup (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATIS · FLANGED

Katup Diafragma Flange UPVC Pneumatik

Tipe bendungan · Tanpa kemasan · Bergelang DIN PN10 · Nilai PN10

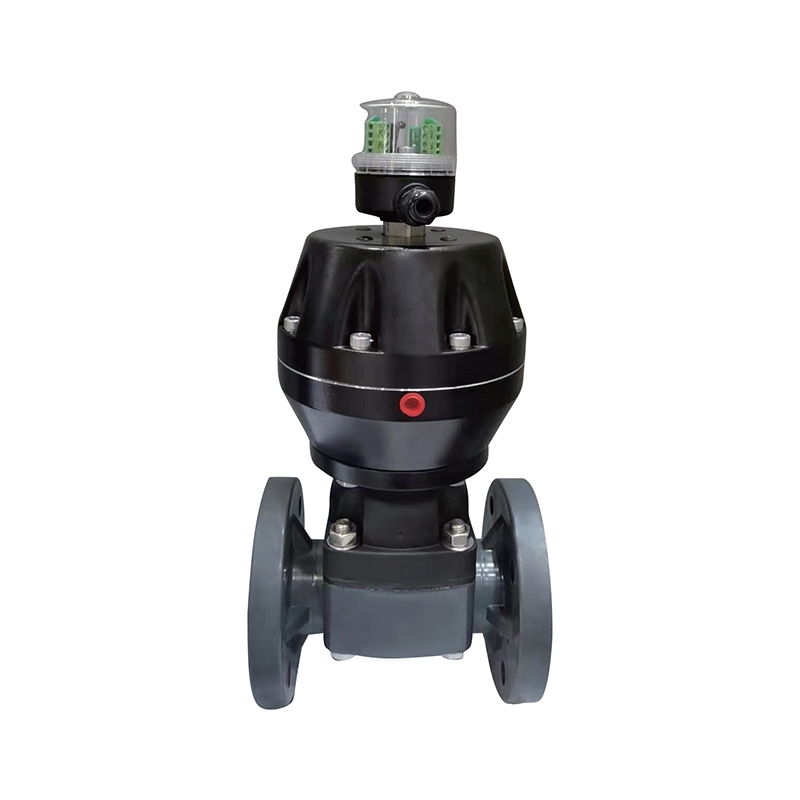

Katup Diafragma Flange UPVC Pneumatik SCH8O/DIN adalah katup penutup yang dioperasikan secara pneumatik untuk jaringan pipa industri yang menangani cairan korosif, air ultra murni, dan air limbah. Bodinya terbuat dari polivinil klorida yang tidak terbuat dari plastik dengan ujung flensa integral yang dibor hingga DIN PN10, memungkinkan pemasangan baut langsung ke pipa flensa standar tanpa adaptor. Diafragma fleksibel yang dijepit di antara bodi dan kap mesin membentuk satu-satunya penghalang bergerak, sehingga media proses tidak bersentuhan dengan batang, aktuator, atau atmosfer. Karena tidak ada segel batang dinamis, desain ini menghilangkan jalur kebocoran pengepakan. Geometri bendungan memberikan jalur aliran lurus ketika membuka dan menutup secara positif terhadap padatan tersuspensi. Katup ini dipasok untuk integrasi OEM, pengadaan EPC, dan proyek otomasi pabrik yang memerlukan isolasi termoplastik bergelang dengan aktuasi pneumatik.

DN15–DN100 Ukuran nominalnya

PN10 Kelas tekanan

0–60°C Layanan UPVC

4–6 bilah Pasokan udara

Badan Bergelang Integral

Flensa dibentuk sebagai bagian tubuh, bukan berulir. Hal ini menghilangkan sambungan berulir dari batas tekanan dan mencocokkan pengeboran DIN PN10 secara langsung.

Penyegelan Tanpa Kemasan

Diafragma memisahkan media dari batang dan aktuator. Tidak ada kelenjar pengepakan, jadi kendali emisi buronan bergantung pada diafragma, bukan pada penyesuaian kelenjar.

Toleransi Padat

Penutupan bendungan menekan diafragma pada dudukan yang ditinggikan dan bukannya menjebak partikel dalam celah jarak dekat, sehingga padatan tersuspensi tidak mencegah penutupan.

Diafragma yang Dapat Diganti

Diafragma adalah bagian keausan servis. Hal ini diganti dengan melepas kap mesin sementara bodi tetap terpasang pada saluran, sehingga membatasi penghentian hanya pada isolasi saluran.

Konstruksi Katup

Bahan tubuh UPVC, ASTM D1784

Tipe tubuh Tipe bendungan, lurus

Akhiri koneksi Flensa integral, DIN PN10, DIN 2501

Tatap muka DIN EN 558 Seri 1

Opsi diafragma EPDM · EPDM berwajah PTFE · FKM

Referensi desain DIN EN 16139 · ISO 21787

Aktuasi dan Kontrol

Tipe aktuator Tipe pneumatik, piston atau diafragma

Pasokan udara 4–6 bilah, filtered and dry

Fungsi Biasanya tertutup · Biasanya terbuka · Akting ganda

Antarmuka kontrol Katup solenoid, arah 3/2 atau 5/2

Umpan balik Sakelar batas posisi opsional

Aksesoris Regulator filter udara · Penggantian manual

Matriks Seleksi Diafragma

Diafragma Kesesuaian media Langit-langit suhu Referensi siklus hidup

EPDM Asam, basa, garam, air minum, air limbah 60°C Tinggi

EPDM berwajah PTFE Asam kuat, pelarut, media dengan kemurnian tinggi 60°C Sedang

FKM Zat pengoksidasi, hidrokarbon, media terklorinasi 60°C Sedang

Pemilihan diafragma harus dikonfirmasi terhadap media proses, konsentrasi, dan suhu pengoperasian sebelum pelepasan pesanan. Langit-langit badan UPVC mengatur peringkat perakitan.

Cakupan Industri dan Media Proses

Kimia & Metalurgi Transfer asam dan alkali, jalur takaran, sirkuit pengawetan, umpan reagen

Fotovoltaik & Lithium Sirkulasi rendaman etsa, transfer elektrolit, penanganan air garam dan reagen

Nuklir & Pendukung Tenaga Listrik Loop pendingin tambahan, air demineralisasi, saluran injeksi bahan kimia

Semikonduktor Elektronik Distribusi air ultra murni, air kelas elektronik, pasokan bangku basah

Makanan & Farmasi Air minum, air murni, pasokan CIP, dan putaran balik

Otomotif & Air Industri Pencucian suku cadang, sirkulasi cat, netralisasi air limbah industri

Persyaratan Komisioning

Konfirmasikan pola pengeboran flensa, ukuran nominal, dan material diafragma terhadap isometrik pipa sebelum pelepasan pengiriman.
Gunakan gasket seluruh muka pada kedua muka flensa dan baut torsi dengan pola menyilang sesuai nilai yang dinyatakan untuk ukuran nominal tertentu.
Verifikasi tekanan pasokan udara pada saluran masuk aktuator dalam kondisi aliran; kisaran yang dinyatakan adalah 4–6 bar pada katup.
Pasang dengan batang katup vertikal jika memungkinkan, dan pastikan orientasi bendungan relatif terhadap arah aliran.
Selesaikan langkah buka-tutup penuh secara pneumatik dan pastikan posisi gagal sesuai dengan persyaratan keselamatan instalasi.
Catat tanggal pemasangan diafragma pada tag pemeliharaan untuk pelacakan siklus hidup.

Batasan Aplikasi

Plafon servis bodi UPVC adalah 60°C. Jangan melebihi nilai ini meskipun nilai diafragma tampak lebih tinggi.
Peringkat tekanan adalah PN10 pada suhu sekitar; menurun sesuai dengan kurva tekanan-suhu yang dipublikasikan.
Tidak dimaksudkan untuk layanan uap atau untuk tugas siklus termal cepat.
Jangan gunakan dengan asam pengoksidasi pekat seperti asam nitrat di atas 15% dalam wadah UPVC.
Pasokan udara must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Torsi baut flensa di atas nilai yang ditentukan dapat memecahkan bodi termoplastik, terutama pada DN80 ke atas.
Pemasangan di luar ruangan memerlukan stabilisasi UV pada bodi atau lapisan pelindung eksternal.

Pertanyaan Pengadaan dan Rekayasa

Standar flensa apa yang digunakan pada katup ini?

Bodi dilengkapi dengan flensa integral yang dibor sesuai DIN 2501 PN10. Ini mencakup standar umum perpipaan Eropa dan metrik. Konfirmasikan standar flensa kawin pada jalur yang ada sebelum pelepasan pesanan; Pengeboran ANSI bukan standar pada konfigurasi ini dan memerlukan pengaturan terpisah.

Informasi apa yang diperlukan untuk mengeluarkan kutipan?

Memberikan ukuran nominal, bahan diafragma, tekanan pasokan udara, posisi kegagalan yang diperlukan, media proses dan konsentrasi, suhu pengoperasian, dan standar flensa kawin. Kuantitas dan jadwal pengiriman diperlukan untuk evaluasi komersial. Jika katup menggantikan unit yang ada, dimensi tatap muka dan lingkaran baut katup saat ini harus disebutkan.

Seberapa sering diafragma harus diganti?

Interval penggantian bergantung pada frekuensi siklus, agresivitas media, dan suhu pengoperasian. Dalam tugas pemberian dosis bahan kimia berkelanjutan, interval penggantian yang direncanakan ditetapkan dari data siklus hidup untuk senyawa diafragma tertentu. Diafragma harus diperiksa pada setiap jangka waktu pemeliharaan terjadwal tanpa memperhatikan jumlah siklus, dan diganti jika terlihat deformasi, pembengkakan, atau hilangnya penutup pada bendungan.

Apakah materi dan sertifikat pengujian disediakan?

Sertifikat kesesuaian yang merujuk pada DIN EN 16139, ISO 21787, dan ASTM D1784 diterbitkan sebagai standar. Laporan material tingkat batch, catatan pengujian cangkang dan segel, serta lembar pengujian fungsi aktuator tersedia berdasarkan permintaan untuk paket dokumentasi proyek.

Bisakah katup disuplai untuk media yang mengandung bubur atau padatan?

Desain diafragma tipe bendungan lebih tahan terhadap padatan tersuspensi dibandingkan desain bola atau kupu-kupu karena penutupan tidak bergantung pada jarak tempat duduk yang dekat. Padatan abrasif mempercepat keausan diafragma, sehingga kompon yang diperkuat dan interval penggantian yang direncanakan lebih pendek harus ditentukan. Konsultasikan dengan pabrik mengenai distribusi ukuran partikel dan konsentrasi padatan untuk mendapatkan rekomendasi spesifik.
