Katup Diafragma Berpenggerak Ganda UPVC Pneumatik SCH8O/DIN

Katup Diafragma Berpenggerak Ganda UPVC Pneumatik SCH8O/DIN

Katup diafragma berpenggerak ganda UPVC pneumatik terbuat dari bahan UPVC, menawarkan ketahanan terhadap korosi dan karakteristik ringan. Dengan desain penggerak ganda yang dioperasikan secara pneumatik, katup ini sangat fleksibel dan andal. Ini beroperasi berdasarkan gaya pneumatik dan gerakan mengangkat diafragma. Dengan mengendalikan sumber udara untuk mengubah tekanan di ruang udara, diafragma bergerak ke atas dan ke bawah, memungkinkan pembukaan dan penutupan katup. Ini umumnya digunakan dalam aplikasi yang memerlukan ketahanan terhadap korosi dan kontrol cairan, seperti dalam industri kimia, farmasi, dan pengolahan makanan. Katup ini memiliki struktur sederhana, biaya perawatan rendah, dan interval perawatan yang diperpanjang. Kontrol alirannya yang presisi membuatnya cocok untuk berbagai media fluida.

Hubungi kami
  • Katup Diafragma Berpenggerak Ganda UPVC Pneumatik SCH8O/DIN
Sebelumnya：Katup Diafragma Flange UPVC Pneumatik SCH8O/DIN
Berikutnya：Katup Kupu-kupu Listrik SCH8O/DIN UPVC/CPVC

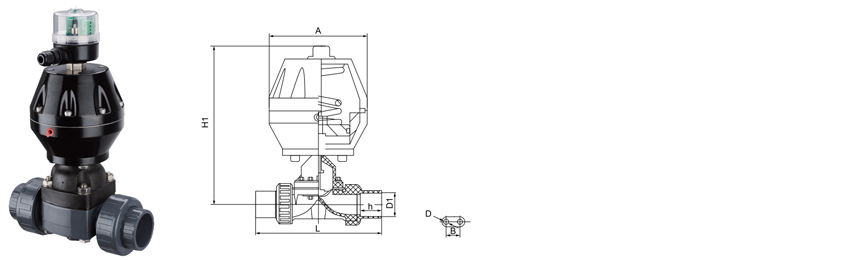

parameter aplikasi Standar Teknis

  • Keistimewaan katup diafragma rute ganda UPVC pneumatik adalah diafragma memisahkan rongga bagian dalam badan katup bawah dari rongga bagian dalam penutup katup atas, sehingga batang katup, cakram katup, dan bagian lain yang terletak di atas diafragma tidak terkorosi oleh media, dan struktur segel pengepakan dihilangkan, dan Tidak terjadi kebocoran media. Partisi rongga bagian dalam berupa diafragma yang terbuat dari karet atau plastik dengan seal lembut yang memiliki performa penyegelan yang baik.

    TIDAK

    Nama

    Bahan

    1

    Tubuh

    UPVC

    2

    Diafragma

    EPDM

    2a

    Salin

    EPDM

    3

    Disk

    NILO

    4

    Penutup

    UPVC

    5

    Batang

    2Cr13

    6

    Batang nut

    HPb59-1

    7

    Silinder

    Paduan aluminium

    8

    Tutup

    Plastik

    UKURAN/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    MAKAN

    ANSI

    JIS

    PN(MPa)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    Ukuran

    (mm)

    standar

    L

    145

    160

    175

    200

    225

    272

    D1

    20

    25

    32

    40

    50

    63

    A

    110

    110

    110

    110

    140

    170

    Referensi

    H1

    195

    200

    210

    228

    240

    290

    W (kg)

    2

    2.3

    2.5

    3

    5

    8

    D

    8

    8

    8

    8

    10

    10

    B

    25

    25

    25

    36

    36

    45

SCH80 / DIN · DIAPHRAGM · DRIVE GANDA
Katup Diafragma Berpenggerak Ganda UPVC Pneumatik
Tipe bendungan · Tanpa paket · Aktuasi tandem · PN10
Katup Diafragma Berpenggerak Ganda UPVC Pneumatik SCH8O/DIN adalah katup penutup yang dioperasikan secara pneumatik untuk sistem perpipaan industri yang menangani cairan korosif, air ultra murni, dan air limbah. Diafragma fleksibel yang dijepit di antara bodi dan kap mesin membentuk satu-satunya penghalang bergerak, sehingga media tidak bersentuhan dengan batang, aktuator, atau atmosfer. Konfigurasi penggerak ganda menggunakan dua unit aktuasi pneumatik pada batang bersama, memungkinkan dua badan katup digerakkan dari satu sinyal kontrol dengan langkah tersinkronisasi. Tubuh UPVC memberikan ketahanan kimia dalam layanan asam, alkali, dan garam. Geometri bendungan memberikan jalur lurus ketika dibuka dan ditutup secara positif terhadap padatan tersuspensi.
DN15–DN100 Ukuran nominalnya
PN10 Kelas tekanan
0–60°C Layanan UPVC
4–6 bilah Pasokan udara
Konstruksi Tanpa Paket
Diafragma mengisolasi batang dan aktuator dari media. Tidak ada segel batang dinamis, sehingga jalur emisi buronan melalui pengepakan dihilangkan berdasarkan desain, bukan dikendalikan oleh pemeliharaan.
Drive Ganda pada Satu Batang
Dua unit aktuasi pneumatik berbagi batang yang sama, menggerakkan badan katup berpasangan dari satu sinyal kontrol. Stroke disinkronkan secara mekanis, sehingga titik isolasi berpasangan membuka dan menutup secara bersamaan tanpa logika terpisah.
Toleransi Padatan pada Penutupan
Geometri bendungan menutup terhadap partikel-partikel yang tersuspensi dan bukannya menjebaknya di antara bola dan tempat duduk. Hal ini membuat desain ini bisa diterapkan pada tugas yang berdekatan dengan slurry di mana kursi yang jaraknya dekat akan tergores atau macet.
Diafragma yang Dapat Diganti di Lapangan
Diafragma adalah komponen keausan yang dapat diservis, dapat diganti tanpa mengeluarkan badan dari pipa. Ruang lingkup pematian terbatas pada mengisolasi saluran dan melepas kap mesin.
Konstruksi Katup
Bahan tubuh UPVC
Tipe tubuh Tipe bendungan, lurus
Opsi diafragma EPDM · EPDM berwajah PTFE · FKM
Koneksi Soket · DIN PN10 bergelang · Berulir
Referensi desain DIN EN 16139 · ISO 21787 · ASTM D1784
Aktuasi dan Kontrol
Konfigurasi penggerak Unit tandem berpenggerak ganda
Pasokan udara 4–6 bilah, filtered and dry
Fungsi Biasanya tertutup · Biasanya terbuka · Akting ganda
Antarmuka kontrol Katup solenoid, arah 3/2 atau 5/2
Umpan balik Sakelar batas posisi opsional
Aksesoris Regulator filter udara · Penggantian manual
Matriks Seleksi Diafragma
Diafragma Kesesuaian media Langit-langit suhu Siklus hidup
EPDM Asam, basa, garam, air minum, air limbah 60°C Tinggi
EPDM berwajah PTFE Asam kuat, pelarut, media dengan kemurnian tinggi 60°C Sedang
FKM Zat pengoksidasi, hidrokarbon, media terklorinasi 60°C Sedang
Pemilihan diafragma harus dikonfirmasi terhadap media proses, konsentrasi, dan suhu pengoperasian sebelum pelepasan pesanan. Plafon material bodi mengatur peringkat perakitan.
Cakupan Industri dan Media Proses
Kimia & Metalurgi Transfer asam dan alkali, jalur takaran, sirkuit pengawetan, umpan reagen
Fotovoltaik & Lithium Sirkulasi rendaman etsa, transfer elektrolit, penanganan air garam dan reagen
Nuklir & Pendukung Tenaga Listrik Loop pendingin tambahan, air demineralisasi, saluran injeksi bahan kimia
Semikonduktor Elektronik Distribusi air ultra murni, air kelas elektronik, pasokan bangku basah
Makanan & Farmasi Air minum, air murni, pasokan CIP, dan putaran balik
Otomotif & Air Industri Pencucian suku cadang, sirkulasi cat, netralisasi air limbah industri
Persyaratan Komisioning
  • Konfirmasikan jenis sambungan bak, ukuran nominal, dan bahan diafragma terhadap isometrik pipa sebelum pelepasan pengiriman.
  • Verifikasi tekanan pasokan udara pada saluran masuk aktuator dalam kondisi aliran; kisaran yang dinyatakan adalah 4–6 bar pada katup.
  • Pasang dengan batang katup vertikal jika memungkinkan, dan pastikan orientasi bendungan relatif terhadap arah aliran.
  • Putar benda berpasangan melalui pukulan penuh secara pneumatik dan konfirmasikan gerakan tersinkronisasi dari batang bersama.
  • Atur fungsi katup solenoid dan pastikan posisi gagal sesuai dengan persyaratan keselamatan pabrik.
  • Catat tanggal pemasangan diafragma pada tag pemeliharaan untuk pelacakan siklus hidup.
Batasan Aplikasi
  • Plafon servis bodi UPVC adalah 60°C. Jangan melebihi nilai ini meskipun nilai diafragma tampak lebih tinggi.
  • Peringkat tekanan adalah PN10 pada suhu sekitar; menurun sesuai dengan kurva tekanan-suhu yang dipublikasikan.
  • Tidak dimaksudkan untuk layanan uap atau untuk tugas siklus termal cepat.
  • Jangan gunakan dengan asam pengoksidasi pekat seperti asam nitrat di atas 15% dalam badan UPVC.
  • Pasokan udara must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Jangan mengoperasikan aktuator melebihi langkah terukur; perjalanan yang berlebihan menekan diafragma terhadap bendungan dan memperpendek masa pakai.
  • Pemasangan di luar ruangan memerlukan stabilisasi UV pada bodi atau lapisan pelindung eksternal.
Pertanyaan Pengadaan dan Rekayasa
Apa arti konfigurasi penggerak ganda dalam praktiknya?
Dua unit aktuasi pneumatik dipasang pada batang bersama dan beroperasi bersama, menggerakkan dua badan katup diafragma dari satu sinyal kontrol. Ini digunakan ketika titik isolasi berpasangan harus membuka atau menutup secara sinkron, seperti pasokan dan pengembalian loop, atau ketika penutupan berlebihan diperlukan pada satu jalur proses.
Informasi apa yang diperlukan untuk mengeluarkan kutipan?
Berikan ukuran nominal, jenis sambungan bodi, bahan diafragma, tekanan suplai udara, posisi gagal yang diperlukan (biasanya tertutup, biasanya terbuka, atau kerja ganda), media proses dan konsentrasi, suhu pengoperasian, dan apakah pengaturan penggerak ganda menggerakkan dua garis terpisah atau dua titik pada garis yang sama. Kuantitas dan jadwal pengiriman diperlukan untuk evaluasi komersial.
Seberapa sering diafragma harus diganti?
Interval penggantian bergantung pada frekuensi siklus, agresivitas media, dan suhu pengoperasian. Dalam tugas pemberian dosis bahan kimia berkelanjutan, interval penggantian yang direncanakan biasanya ditetapkan dari data siklus hidup untuk senyawa diafragma tertentu. Diafragma harus diperiksa pada setiap jangka waktu pemeliharaan terjadwal tanpa memperhatikan jumlah siklus, dan diganti jika terlihat deformasi, pembengkakan, atau hilangnya penutup pada bendungan.
Apakah materi dan sertifikat pengujian disediakan?
Sertifikat kesesuaian yang merujuk pada DIN EN 16139, ISO 21787, dan ASTM D1784 diterbitkan sebagai standar. Laporan material tingkat batch, catatan pengujian cangkang dan segel, serta lembar pengujian fungsi aktuator tersedia berdasarkan permintaan untuk paket dokumentasi proyek.
Bisakah katup disuplai untuk media yang mengandung bubur atau padatan?
Desain diafragma tipe bendungan lebih tahan terhadap padatan tersuspensi dibandingkan desain bola atau kupu-kupu karena penutupan tidak bergantung pada jarak tempat duduk yang dekat. Namun, padatan abrasif mempercepat keausan diafragma. Untuk media dengan kandungan abrasif yang signifikan, tentukan senyawa diafragma yang diperkuat dan kurangi interval penggantian yang direncanakan. Konsultasikan dengan pabrik mengenai distribusi ukuran partikel dan konsentrasi padatan untuk mendapatkan rekomendasi spesifik.
Disediakan untuk integrasi OEM, pengadaan proyek EPC, dan program otomasi pabrik di sektor kimia, metalurgi, fotovoltaik, nuklir, litium, semikonduktor elektronik, makanan, farmasi, otomotif, dan pengolahan air industri. Liputan media mencakup cairan asam dan alkali, air ultra murni, air minum, air kelas elektronik, dan air limbah industri.
DIN EN 16139 ISO 21787 ASTM D1784 PN10 Tipe bendungan Berpenggerak ganda
