dibuat khusus Katup Bola Labcock SCH8O/DIN UPVC/CPVC Untuk industri makanan/otomotif/elektronik

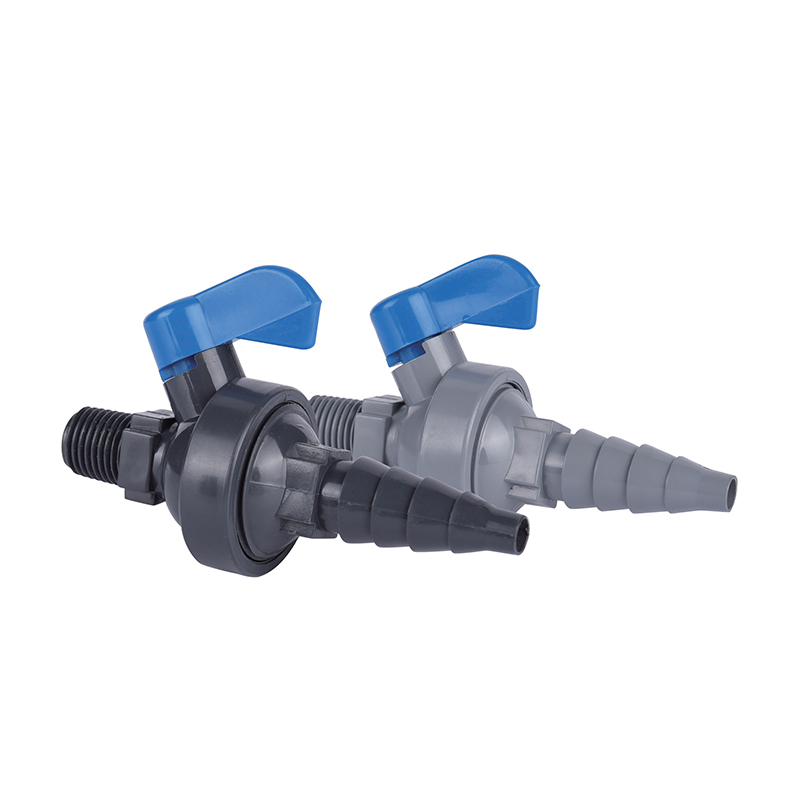

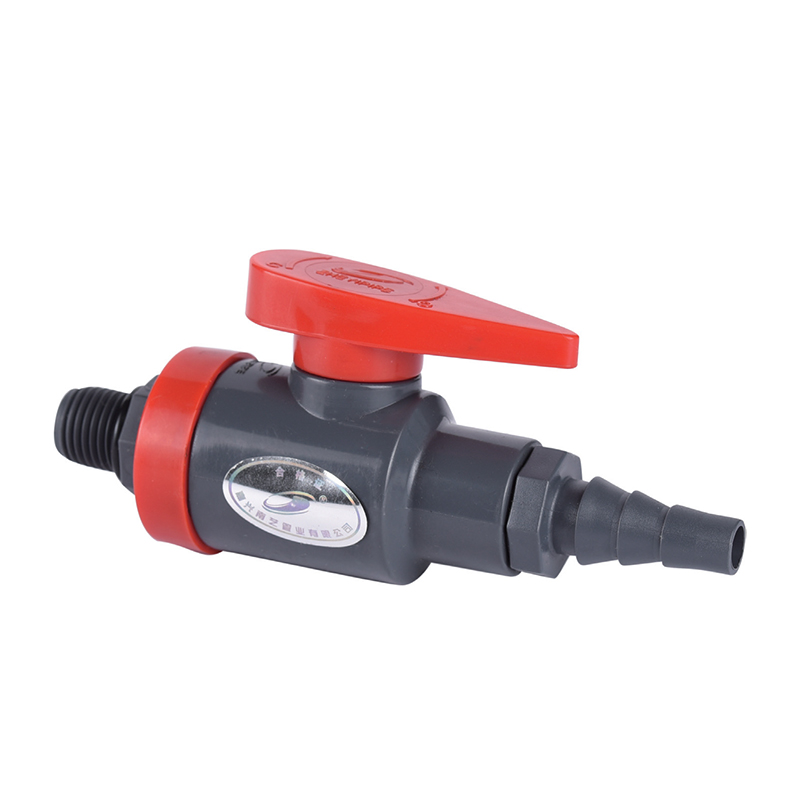

Katup Bola Labcock SCH8O/DIN UPVC/CPVC

Katup Bola Labcock SCH8O/DIN UPVC/CPVC

Katup bola Labcock adalah katup berkinerja tinggi yang banyak digunakan di industri seperti minyak, bahan kimia, listrik, dan pengolahan air. Komponen intinya adalah bola yang dapat diputar yang mengontrol aliran fluida dengan mengatur sudutnya.

Permukaan penyegelan katup mengalami perlakuan khusus untuk menjaga kinerja penyegelan bahkan setelah digunakan dalam waktu lama, sehingga mengurangi risiko kebocoran. Sangat cocok untuk berbagai media fluida, termasuk air, minyak, dan gas.

Hubungi kami
  • Katup Bola Labcock SCH8O/DIN UPVC/CPVC
  • Katup Bola Labcock SCH8O/DIN UPVC/CPVC
Sebelumnya：Tidak ada produk sebelumnya
Berikutnya：Katup Diafragma Flange UPVC Pneumatik SCH8O/DIN
parameter aplikasi Standar Teknis
SCH80 / DIN · LABCOCK · ISOLASI KOMPAK
Katup Bola Labcock UPVC / CPVC
Pemasangan panel · Bodi ringkas · Port penuh · Dudukan PTFE
Katup Bola Labcock SCH80/DIN UPVC/CPVC adalah katup isolasi seperempat putaran kompak untuk saluran fluida lubang kecil di laboratorium, instrumentasi, dan sirkuit pengambilan sampel. Bodinya dicetak dalam UPVC atau CPVC sesuai standar dimensi ASTM SCH80 dan DIN, dan bola port penuh memberikan aliran tanpa hambatan pada lubang nominal. Satu set dudukan PTFE memberikan perlindungan terhadap asam, alkali, garam, dan air dengan kemurnian tinggi. Bodinya yang ringkas menerima pemasangan panel, memungkinkan katup dipasang melalui panel instrumen atau dinding penutup peralatan dengan pegangan dan stopkontak dapat diakses dari depan. Konfigurasi ujung berulir dan duri selang menutupi pipa dan sambungan pipa kecil. Katup ini disediakan untuk pembuatan peralatan OEM, perlengkapan laboratorium, perakitan skid pengambilan sampel, dan konstruksi pabrik percontohan.
DN8–DN25 Lubang nominal
PN10 Kelas tekanan
0–93°C layanan CPVC
Pemasangan panel Metode perbaikan
Instalasi Kompak
Mengurangi panjang badan dan sapuan pegangan memungkinkan pengelompokan katup yang padat pada manifold, panel pengambilan sampel, dan bagian depan peralatan di mana katup bola standar tidak dapat dipasang.
Perbaikan Panel
Bodinya dilengkapi pemasangan panel sehingga katup dapat diamankan melalui dinding panel instrumen, dengan pegangan dan saluran keluar berada di sisi operator.
Lubang Pelabuhan Penuh
Lubang bola sesuai dengan ukuran saluran nominal, sehingga saluran pengambilan sampel dan takaran dengan lubang kecil tidak menimbulkan kehilangan tekanan yang biasa terjadi pada katup laboratorium port kecil.
Pilihan Bahan
UPVC mencakup tugas kimia umum hingga 60°C. CPVC memperluas katup kompak yang sama hingga layanan 93°C untuk media korosif panas dan kemurnian tinggi.
Konstruksi Katup
Bahan tubuh UPVC · CPVC
Bahan bola Kuningan berlapis krom · CPVC padat
Bahan kursi PTFE
Akhiri koneksi Berulir · Duri selang · Soket
Tangani Tuas, perjalanan 90°
Referensi desain ASTM D2467 · DIN 8061/8062
Amplop Operasi
Plafon UPVC 60°C
Plafon CPVC 93°C
Peringkat tekanan PN10 pada suhu sekitar
Kisaran pH media UPVC 2–12 · CPVC 1–14
Layanan vakum 0,5 bar absolut pada 20°C
Karakteristik aliran Port penuh, kehilangan tekanan rendah
Konteks Aplikasi
01
Laboratorium dan Analitik
Saluran reagen, keran sampel, titik pembuangan, dan sirkuit cairan yang dipasang di bangku yang memerlukan isolasi kompak.
02
Instrumentasi dan Pengambilan Sampel
Jalur umpan penganalisis, selip pengambilan sampel, dan loop instrumen yang dipasang di panel memerlukan isolasi positif pada lubang kecil.
03
Kimia dan Farmasi
Jalur pemberian dosis, sirkuit pabrik percontohan, dan cabang pasokan CIP yang menangani asam, alkali, dan air murni.
04
Elektronik dan Air Ultra Murni
Cabang air ultra murni, titik pasokan bangku basah, dan jalur pengambilan sampel air kelas elektronik.
05
Fotovoltaik dan Lithium
Titik pengambilan sampel etsa dan elektrolit, umpan reagen lubang kecil, dan isolasi jalur pilot.
06
Pengolahan Air dan Otomotif
Keran pengambilan sampel air limbah, cabang air pendingin, sirkuit pencucian komponen, dan instrumentasi saluran cat.
Instalasi dan Penanganan
  • Konfirmasikan jenis sambungan ujung dan lubang nominal sesuai dengan jadwal pipa atau pipa sebelum perakitan.
  • Oleskan pita PTFE hanya pada ulir jantan, biarkan dua ulir pertama bersih untuk menghindari pita memasuki jalur aliran.
  • Kencangkan sambungan berulir dengan tangan, lalu gerakkan tidak lebih dari satu atau dua putaran dengan kunci pas tali.
  • Untuk pemasangan panel, verifikasi ketebalan panel dan dimensi potongan terhadap dimensi pemasangan bodi.
  • Operasikan pegangan melalui gerakan penuh 90° sebelum memberi tekanan untuk memastikan bola berputar bebas.
  • Beri label pada posisi membuka dan menutup katup pada pemasangan panel di mana penahan pegangan tidak terlihat.
Batasan dan Tindakan Pencegahan
  • Plafon servis UPVC adalah 60°C; Plafon CPVC bersuhu 93°C. Jangan melebihi batas material tubuh.
  • Peringkat tekanan is PN10 at ambient temperature and derates with temperature per the published curve.
  • Tidak dimaksudkan untuk layanan uap, siklus termal cepat, atau media gas di atas 2 bar.
  • Jangan gunakan badan CPVC dengan asam pengoksidasi pekat seperti asam nitrat di atas 15%.
  • Hindari menggunakan pegangan sebagai tuas untuk penyelarasan pipa; torsi yang diterapkan melalui pegangan dapat merusak segel batang.
  • Lindungi tubuh dari paparan sinar UV dalam waktu lama jika dipasang di luar ruangan atau di bawah jendela atap.
  • Jangan mengoleskan pelumas berbahan dasar minyak bumi pada dudukan PTFE atau segel batang.
Pertanyaan Teknik dan Pengadaan
Koneksi akhir apa yang tersedia?
Ujung berulir, ujung duri selang, dan ujung soket pelarut tersedia tergantung pada lubang nominal. Ujung berulir sesuai dengan pipa kecil dan alat kelengkapan instrumen, ujung duri selang sesuai dengan pipa fleksibel di sirkuit laboratorium, dan ujung soket sesuai dengan pipa lubang kecil yang dilas dengan pelarut. Tentukan jenis koneksi dan standar pada pertanyaan.
Bagaimana cara menentukan dimensi pemasangan panel?
Berikan ketebalan panel dan diameter potongan atau benang pengikat yang diperlukan. Dimensi pemasangan badan katup dan ketebalan panel maksimum yang dapat ditampungnya dikonfirmasikan pada pemberitahuan pesanan, sehingga panel dapat dibor sebelum katup tiba di lokasi.
Apakah katup cocok untuk tugas pengambilan sampel?
Ya. Lubang port penuh dan bodi kompak membuat katup ini cocok untuk keran sampel dan jalur umpan penganalisis. Untuk pengambilan sampel dengan kemurnian tinggi, tentukan badan CPVC dengan dudukan PTFE dan pastikan bahwa jenis sambungan ujung tidak menimbulkan volume mati pada titik keran.
Sertifikat apa yang disertakan dengan kiriman?
Sertifikat kesesuaian yang merujuk pada ASTM D2467 dan DIN 8061/8062 diterbitkan sebagai standar. Laporan material batch dan catatan uji tekanan tersedia berdasarkan permintaan untuk paket dokumentasi proyek. Sertifikat untuk nilai yang kompatibel dengan FDA tersedia jika badan UPVC ditentukan untuk tugas kontak dengan air minum atau makanan.
Apa kebijakan cadangan yang direkomendasikan untuk pemasangan panel?
Untuk pembuatan panel, sediakan satu katup cadangan untuk setiap sepuluh unit terpasang pada setiap lubang dan kombinasi material, ditambah sedikit persediaan set dudukan PTFE. Karena katupnya kompak dan berbiaya rendah dibandingkan dengan perakitan panel, suku cadang tingkat unit biasanya lebih praktis daripada penggantian kursi lapangan pada ukuran lubang kecil.
Disediakan untuk pembuatan peralatan OEM, perlengkapan laboratorium, perakitan skid pengambilan sampel, dan konstruksi pabrik percontohan di sektor kimia, metalurgi, fotovoltaik, nuklir, litium, semikonduktor elektronik, makanan, farmasi, otomotif, dan pengolahan air industri. Liputan media mencakup cairan asam dan alkali, air ultra murni, air minum, air kelas elektronik, dan air limbah industri.
ASTM D2467 DIN 8061/8062 PN10 Pelabuhan penuh Pemasangan panel PTFE duduk
Produk yang direkomendasikan
Perusahaan
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ya Cina Katup Bola Labcock SCH8O/DIN UPVC/CPVC Untuk industri makanan/otomotif/elektronik pemasok Dan dibuat khusus Katup Bola Labcock SCH8O/DIN UPVC/CPVC Untuk industri makanan/otomotif/elektronik pabrik. Kami berdiri pada tahun 2007, dengan fokus pada penelitian dan pengembangan, produksi, penjualan, dan layanan pipa industri CPVC dan UPVC. Perusahaan telah memperoleh sejumlah sertifikasi, termasuk lisensi produksi peralatan khusus, lisensi higiene produk terkait air Provinsi Zhejiang, sertifikasi sistem manajemen mutu IS09001, sertifikasi sistem manajemen lingkungan IS014001, dan sertifikasi sistem manajemen kesehatan dan keselamatan kerja IS045001. Perusahaan memiliki lebih dari 50 hak kekayaan intelektual independen dan hak impor dan ekspor yang dioperasikan sendiri. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku serta sistem manajemen yang unik dari Jerman dan Amerika Serikat. Selama bertahun-tahun, produk kami telah banyak digunakan dalam transportasi pipa cairan asam dan alkali, air ultramurni, air minum, air murni kelas elektronik, dan air limbah industri dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, baterai litium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri, dan industri lainnya. Saat ini, ZHEYI Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri, dan semua jenis produk diekspor ke Eropa, Amerika, Asia Tenggara, dan negara serta wilayah lain, dan sangat disukai oleh pelanggan dalam dan luar negeri.

Sertifikat Kehormatan
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Perusahaan Teknologi Tinggi Nasional
  • Sertifikat
  • Sertifikat
Berita
Tinggalkan pesan
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Kontrol kualitas yang ketat

    Grup ZHEYI menganut prinsip "kualitas pertama", mengadopsi peralatan berteknologi tinggi internasional dan bahan baku berkualitas tinggi, mengontrol ketat setiap mata rantai produksi, dan berkomitmen untuk menyediakan produk pipa dengan kinerja luar biasa dan tampilan yang indah.

    Perusahaan ini menggunakan peralatan produksi paling canggih dan bahan berkualitas tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. "ZHEYI" memadukan teknologi produksi yang luar biasa dengan manajemen profesional, dan setiap produk menjalani kontrol kualitas yang ketat - mulai dari produksi, inspeksi hingga pengiriman akhir, memastikan kombinasi sempurna antara tampilan dan fungsi.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Pengujian kinerja presisi
    Di ZHEYI, setiap produk dibuat dengan sangat teliti, tidak hanya berfokus pada desain estetika yang indah, tetapi juga selalu berkomitmen pada kualitas intrinsik yang sangat baik. Pengujian kinerja yang ketat memastikan bahwa produk dapat mempertahankan stabilitas dan daya tahan bahkan dalam kondisi yang keras.:

    ● Pengujian kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktur.
    ● Uji suhu pelunakan Vicat: mengevaluasi tingkat pelunakan bahan dalam kondisi suhu tinggi untuk memastikan kemampuan produk dalam menahan deformasi di berbagai lingkungan.
    ● Uji oven: mensimulasikan ketahanan panas jangka panjang dan memverifikasi kemampuan produk untuk menahan suhu tinggi dalam waktu lama.
    ● Uji hidrostatik: Mengevaluasi kekuatan pipa dalam kondisi tekanan tinggi untuk memastikan keamanan dan keandalan produk.
    ● Uji benturan palu jatuh: Uji ketahanan benturan produk selama pengangkutan, pemasangan, dan penggunaan sehari-hari.

Katup Bola Labcock SCH8O/DIN UPVC/CPVC Pengetahuan industri

Panduan seleksi dan aplikasi Katup bola Labbock dalam sistem perpipaan industri

Dalam sistem perpipaan industri, katup bola Labbock banyak digunakan di banyak industri utama karena penyegelannya yang andal, ketahanan terhadap korosi, dan umur yang panjang. Kondisi kerja yang berbeda memiliki persyaratan berbeda untuk material, tingkat tekanan, dan kinerja penyegelan katup bola. Berikut ini adalah titik pemilihan dan analisis skenario penerapan katup bola Labbock di berbagai industri:

1. Air Minum & Air Minum yang Aman
Persyaratan pemilihan: Gunakan segel baja tahan karat food grade (seperti SS316) atau EPDM untuk memastikan tidak ada pengendapan logam berat dan memenuhi standar kebersihan (seperti FDA, WRAS).
Skenario aplikasi: Jaringan pasokan air kota, instalasi pengolahan air, sistem pengiriman air minum, tidak memerlukan kebocoran untuk mencegah polusi.

2. Industri metalurgi
Persyaratan pemilihan: Tahan suhu tinggi, ketahanan aus, bahan badan katup biasanya baja karbon atau baja paduan, dan segel adalah segel logam keras atau PTFE untuk beradaptasi dengan debu tinggi dan media korosi tinggi (seperti bubur, gas buang suhu tinggi).
Skenario aplikasi: sistem pendingin tanur sembur, jalur produksi pengerolan baja, kontrol cairan korosif smelter.

3. Industri fotovoltaik
Persyaratan pemilihan: kemurnian tinggi, polusi partikel rendah, badan katup terbuat dari baja tahan karat ultra-bersih (SS316L), dan bahan penyegelnya adalah PTFE atau karet perfluoroether (FFKM) untuk mencegah kontaminasi bahan silikon.
Skenario aplikasi: produksi polisilikon, transportasi cairan kimia dalam proses pembuatan sel surya, dan kontrol gas dengan kemurnian tinggi.

4. Industri tenaga nuklir
Persyaratan seleksi: ketahanan radiasi, tekanan tinggi dan ketahanan suhu tinggi, harus mematuhi sertifikasi tingkat nuklir ASME III, bahannya biasanya segel grafit baja tahan karat untuk memastikan keandalan dalam kondisi kerja yang ekstrem.
Skenario aplikasi: sistem pendingin pulau nuklir, pengolahan cairan limbah radioaktif, isolasi pipa uap utama.

5. Semikonduktor elektronik
Persyaratan pemilihan: kebersihan sangat tinggi, ketahanan terhadap korosi kimia, badan katup terbuat dari baja tahan karat 316L yang dipoles secara elektro, dan segelnya dapat berupa lapisan PTFE atau PFA untuk menghindari kontaminasi partikulat dan ion logam.
Skenario aplikasi: pembuatan wafer, pengiriman cairan etsa, sistem air ultra murni (UPW).

6. Kedokteran
Persyaratan pemilihan: desain steril, mudah dibersihkan (CIP/SIP), bahan harus memenuhi standar GMP, biasanya segel EPDM/FKM baja tahan karat 316L.
Skenario aplikasi: kontrol cairan biofarmasi, sistem air untuk injeksi (WFI), pengiriman media kultur steril.

7. Pengolahan Air Industri
Persyaratan pemilihan: ketahanan korosi, anti kerak, cocok untuk media asam dan alkali, katup berlapis PVC opsional atau baja tahan karat dupleks, segel EPDM atau Viton.
Skenario aplikasi: sirkulasi air pendingin, sistem reverse osmosis (RO), perangkat dosis kimia.

8. Air Limbah Industri
Persyaratan pemilihan: ketahanan korosi, ketahanan aus, bahan badan katup dapat berupa lapisan epoksi besi cor atau baja dupleks, segel PTFE atau NBR digunakan, cocok untuk air limbah yang mengandung partikel dan garam tinggi.
Skenario aplikasi: instalasi pengolahan limbah, pengolahan air limbah elektroplating, sistem pembuangan air limbah kimia.

Ringkasan faktor kunci dalam seleksi
Karakteristik medium: korosif, kandungan partikel, suhu/tekanan.
Pencocokan bahan: baja tahan karat, paduan, pilihan lapisan plastik.
Teknologi penyegelan: segel lunak (EPDM, PTFE) atau segel keras logam.

Sertifikasi industri: seperti ASME, FDA, GMP, standar tingkat nuklir, dll.
