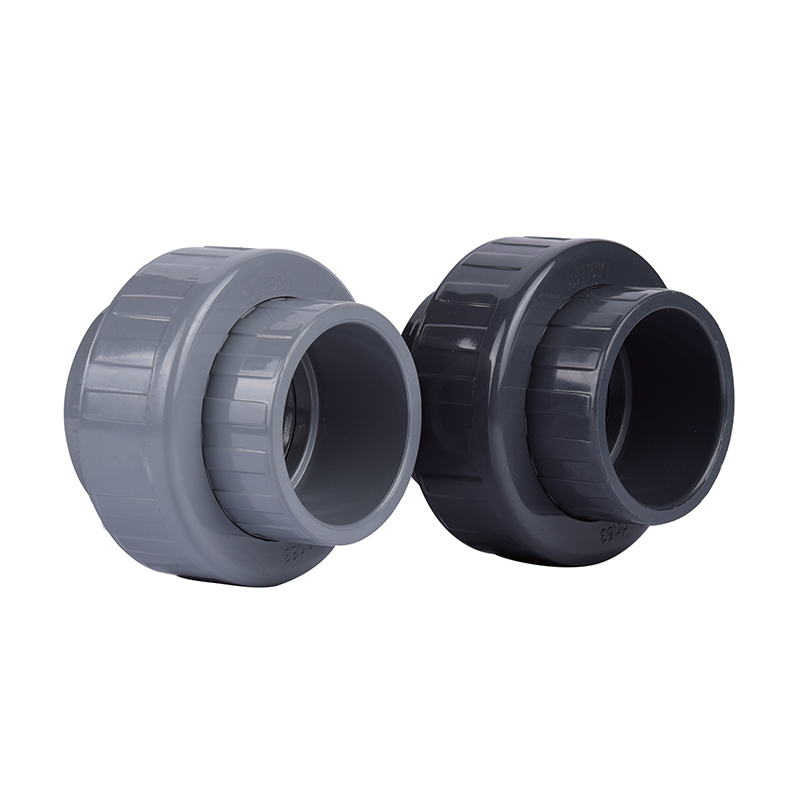

SCH8O/DIN UPVC/CPVC Ⅰ Persatuan

Serikat UPVC/CPVCⅠ memiliki desain yang unik, memungkinkan pemasangan yang cepat dan mudah tanpa alat atau keahlian yang rumit. Struktur penyegelannya yang khas memastikan tidak ada kebocoran selama transmisi cairan, sehingga meningkatkan keamanan dan stabilitas sistem.

Dengan konstruksi yang ringan dan biaya perawatan yang rendah, ini merupakan pilihan untuk sistem perpipaan industri, konstruksi, dan perumahan. Kami berkomitmen untuk menyediakan serikat pekerja UPVC/CPVCⅠ berkualitas tinggi untuk memenuhi beragam kebutuhan pelanggan.

Hubungi kami

Sebelumnya：SCH8O/DIN UPVC/CPVC Ⅱ Persatuan
Berikutnya：Adaptor Wanita SCH8O/DIN UPVC/CPVC

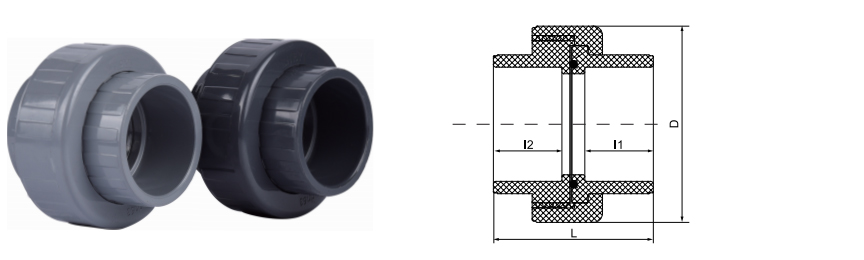

parameter aplikasi Standar Teknis

dn	hari	D	L	I1	Saya2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TIGA BAGIAN

Persatuan UPVC/CPVC I

SCH80/DIN UPVC/CPVC I Union adalah fitting pipa tiga bagian khusus yang dirancang untuk memfasilitasi penyambungan dan pemutusan bagian pipa secara cepat tanpa memerlukan modifikasi permanen pada sistem. Diproduksi sesuai dengan standar ASTM SCH80 dan DIN, serikat pekerja ini menyediakan antarmuka serbaguna untuk penanganan cairan bertekanan tinggi. Varian UPVC (Unplasticized Polyvinyl Chloride) dirancang untuk ketahanan terhadap bahan kimia secara umum dan sistem air bersuhu sekitar, sedangkan versi CPVC (Chlorinated Polyvinyl Chloride) memperluas kemampuan layanan ke lingkungan korosif bersuhu tinggi. Segel O-ring internal memastikan transisi anti bocor, menjadikannya komponen penting untuk sistem yang memerlukan perawatan rutin atau konfigurasi ulang modular di sektor industri berat.

SCH80/DIN

UPVC / CPVC

EPDM/FKM

PN10 - PN16

⦿

Kompatibilitas Standar Ganda

Tersedia dalam spesifikasi dimensi SCH80 (ANSI) dan DIN, memastikan integrasi yang lancar ke dalam proyek perpipaan internasional dan infrastruktur yang ada.

⦿

Kelambanan Kimia

Struktur polimer tahan terhadap oksidasi, kerak, dan korosi elektrokimia, menjaga integritas struktural saat mengangkut asam, basa, dan garam yang agresif.

⦿

Kisaran Ketahanan Termal

Unit UPVC mendukung pengoperasian hingga 60°C, sementara varian CPVC mengakomodasi cairan bersuhu tinggi hingga 95°C, memberikan stabilitas untuk pemrosesan tenaga nuklir dan baterai litium.

⦿

Peringkat Tekanan Tinggi

Ketebalan dinding SCH80 memberikan peningkatan kekuatan mekanik dan kemampuan penahanan tekanan dibandingkan dengan fitting SCH40 standar.

Kumpulan Parameter Teknis

Parameter Teknis Detail Spesifikasi

Komposisi Bahan UPVC (Polivinil Klorida) / CPVC (Polivinil Klorida Terklorinasi)

Kepatuhan Standar ASTM D2467 (SCH80), DIN 8061/8062

Bahan Penyegel EPDM/FKM (Viton) O-rings for chemical compatibility

Jenis Koneksi Soket (Las Pelarut) atau Berulir (NPT/BSPT)

Tekanan Kerja PN10 / PN16 (Tergantung suhu dan diameter)

Skenario Aplikasi Utama

⚙

Semikonduktor & Elektronik

Penyampaian air ultra murni (UPW) dan bahan kimia kelas elektronik di lingkungan ruang bersih untuk mencegah kontaminasi ionik.

⚙

Pengolahan Energi & Kimia

Penanganan elektrolit dalam produksi baterai lithium, pembuatan sel fotovoltaik surya, dan transportasi asam-basa di fasilitas metalurgi.

⚙

Pengolahan Air

Integrasi ke dalam instalasi pengolahan air limbah industri, sistem desalinasi, dan jaringan distribusi air minum.

⚙

Makanan & Farmasi

Pengangkutan cairan di lingkungan sanitasi memerlukan bahan pipa tidak beracun dan tidak mudah larut yang mematuhi standar FDA dan NSF.

Pedoman Instalasi

Aplikasi Semen Pelarut: Pastikan soket dan ujung pipa bersih dan kering sebelum mengaplikasikan primer dan semen pelarut yang sesuai. Berikan waktu pengeringan yang cukup berdasarkan grafik peringkat tekanan pabrikan sebelum aktivasi sistem.
Pemeriksaan Segel: Sebelum perakitan, pastikan cincin-O terpasang dengan benar dan bebas dari serpihan. Lumasi dengan pelumas berbahan silikon jika perlu; hindari minyak berbahan dasar minyak bumi yang dapat merusak segel EPDM.
Ekspansi Termal: Pada instalasi CPVC suhu tinggi, pertimbangkan koefisien ekspansi linier. Serikat pekerja harus diposisikan untuk menghindari tekanan berlebihan yang disebabkan oleh pergerakan termal.
Kondisi Penyimpanan: Simpan perlengkapan di tempat teduh, jauh dari paparan sinar UV langsung untuk mencegah penggetasan material dalam jangka panjang. Simpan unit dalam kemasan aslinya untuk melindungi benang dan permukaan segel dari kerusakan mekanis.

Catatan Perawatan Penting

Setelah melakukan pembongkaran, selalu ganti segel O-ring. Penggunaan kembali segel terkompresi menyebabkan kinerja kebocoran yang tidak dapat diprediksi.
Periksa ulir mur serikat secara berkala untuk melihat tanda-tanda deformasi atau pemutihan akibat tegangan, terutama pada sistem yang sering mengalami perputaran suhu.
Jangan menggunakan perkakas logam untuk mengencangkan mur serikat melebihi kekuatan tangan ditambah seperempat putaran. Torsi yang berlebihan menyebabkan retak tegangan pada mur termoplastik.
Untuk serikat pekerja CPVC yang terus-menerus melakukan layanan panas di atas 80°C, terapkan protokol inspeksi semi-tahunan untuk perubahan warna material atau kerusakan permukaan.
