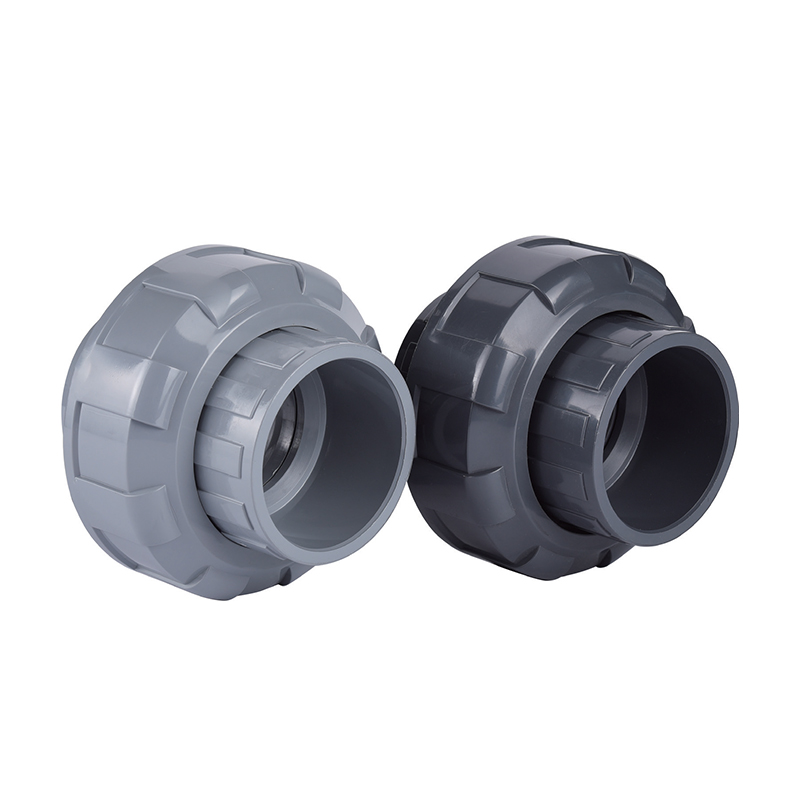

SCH8O/DIN UPVC/CPVC Ⅱ Persatuan

Serikat UPVC/CPVCⅡ menunjukkan sifat anti-penuaan, menjaga kinerja fisik dan kimia bahkan di lingkungan yang keras. Desainnya memungkinkan pemasangan yang cepat dan mudah tanpa alat yang rumit, menghemat waktu dan biaya.

Serikat pekerja menawarkan kinerja penyegelan yang luar biasa, secara efektif mencegah kebocoran dan memastikan stabilitas dan keamanan sistem.

Hubungi kami

Sebelumnya：Sambungan Sadel UPVC/CPVC SCH8O/DIN
Berikutnya：SCH8O/DIN UPVC/CPVC Ⅰ Persatuan

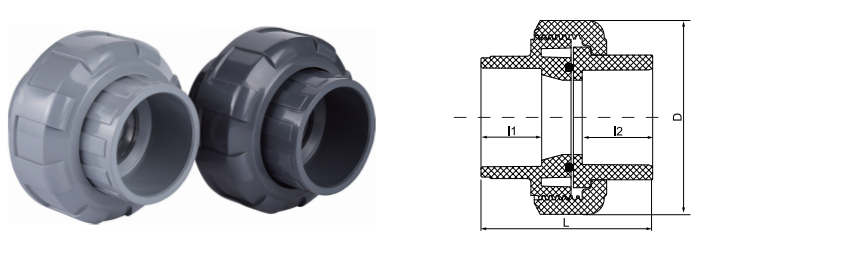

parameter aplikasi Standar Teknis

dn	hari	D	L	I1	Saya2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · UNI TIGA BAGIAN

Serikat UPVC / CPVC Tipe II

Soket atau Berulir · Penyegelan EPDM/FKM · Standar Ganda

Serikat SCH80/DIN UPVC/CPVC II adalah komponen penting yang dirancang untuk sambungan aman dan kemudahan pemeliharaan sistem perpipaan termoplastik industri. Direkayasa untuk memenuhi standar metrik ASTM Schedule 80 dan DIN, penyatuan ini memiliki konstruksi tiga bagian yang memungkinkan pemutusan bagian pipa tanpa memotong saluran. Varian UPVC (Unplasticized Polyvinyl Chloride) memberikan ketahanan terhadap bahan kimia untuk pengolahan air secara umum dan pengangkutan cairan korosif, sedangkan versi CPVC (Chlorinated Polyvinyl Chloride) secara khusus digunakan untuk aplikasi suhu tinggi dan pemrosesan kimia yang agresif. Benang yang dikerjakan secara presisi dan cincin-O EPDM atau FKM bermutu tinggi memastikan segel anti bocor dalam kondisi tekanan tetapan, menjadikannya pilihan standar untuk penanganan cairan industri dengan kemurnian tinggi.

Kompatibilitas Standar Ganda

Tersedia dalam spesifikasi SCH80 (ASTM) dan DIN untuk diintegrasikan ke dalam beragam konfigurasi perpipaan internasional.

Keserbagunaan Bahan

Opsi UPVC untuk cairan korosif suhu sekitar dan CPVC untuk ketahanan kimia suhu tinggi hingga 93°C (200°F).

Pemeliharaan Sistem

Desain penyatuan memfasilitasi penggantian katup atau peralatan secara cepat, sehingga mengurangi waktu henti di lingkungan pemrosesan yang berkelanjutan.

Inersia Kimia

Bahan termoplastik non-korosif mencegah pencucian ion, menjaga kemurnian media dalam aplikasi elektronik atau farmasi yang sensitif.

Spesifikasi Teknis

Pilihan Bahan

UPVC (Abu-abu), CPVC (Abu-abu Muda/Krem)

Peringkat Tekanan

PN16 atau SCH80 (bervariasi berdasarkan ukuran dan suhu)

Jenis Koneksi

Soket (Solvent Cement) atau Berulir (NPT/PT)

Bahan Penyegel

Cincin-O EPDM atau FKM (Viton).

Kepatuhan Standar

ASTM D2467, ASTM F439, DIN 8063

▣

Semikonduktor & Elektronik

Pengangkutan air ultra murni (UPW) dan bahan kimia kelas elektronik yang kontaminasi logamnya harus dihilangkan.

▣

Kimia & Metalurgi

Penyampaian asam, basa, dan garam dalam jalur pelapisan, proses pengawetan, dan sistem takaran kimia.

▣

Energi Terbarukan

Perpipaan untuk pembuatan sel Fotovoltaik (PV) dan pemrosesan elektrolit baterai lithium-ion.

▣

Pengolahan Air Industri

Penanganan air limbah industri, desalinasi air laut, dan distribusi air minum.

▣

Makanan & Farmasi

Pengangkutan sanitasi air deionisasi dan larutan pembersih di tempat (CIP).

Pedoman Instalasi

Pengelasan Pelarut: Pastikan ujung pipa berbentuk persegi dan tidak rata. Gunakan semen primer dan pelarut yang sesuai dan spesifik untuk bahan tersebut (UPVC vs. CPVC) untuk memastikan ikatan molekul.
Pemeriksaan O-Ring: Sebelum perakitan, pastikan bahwa O-ring terpasang dengan benar pada alurnya dan bebas dari serpihan untuk mencegah kebocoran bypass.
Pengetatan Tangan: Serikat pekerja pada umumnya harus dikencangkan dengan tangan. Hindari torsi yang berlebihan dengan kunci pas, karena tenaga yang berlebihan dapat menyebabkan retak tegangan pada komponen mur termoplastik.
Kondisi Penyimpanan: Simpan di lingkungan sejuk dan kering, jauh dari paparan sinar UV langsung untuk mencegah degradasi struktur polimer dalam jangka panjang.
Ekspansi Termal: Bila digunakan pada saluran CPVC bersuhu tinggi, pastikan sistem perpipaan dilengkapi loop ekspansi yang memadai untuk mencegah tekanan mekanis pada sambungan penyatuan.

Pemeliharaan & Inspeksi

Periksa mur penyatuan secara berkala apakah ada tanda-tanda merayap atau retak, terutama pada aplikasi termal siklus tinggi.
Ganti cincin-O selama pembongkaran apa pun. Penggunaan kembali segel yang sudah dikompres atau sudah tua akan membahayakan integritas kebocoran.
Untuk serikat pekerja CPVC yang melayani bahan kimia panas, lakukan inspeksi setiap tahun untuk mengetahui adanya perubahan warna atau pelunakan permukaan sebagai indikator serangan bahan kimia.
Jangan gunakan pelumas berbahan dasar minyak bumi pada ulir atau cincin-O. Gunakan hanya pelumas berbahan dasar silikon atau PTFE yang disetujui untuk termoplastik.
Saat menyambungkan kembali setelah perawatan, pastikan benang bersih dan tidak rusak. Cross-threading menyebabkan kegagalan segel secara langsung.

Serikat pekerja ini banyak digunakan di industri kimia, metalurgi, fotovoltaik, nuklir, litium, semikonduktor elektronik, makanan, farmasi, otomotif, dan industri pengolahan air untuk menangani cairan asam-alkali, air ultra murni, air minum, air kelas elektronik, dan jaringan pipa air limbah industri.
