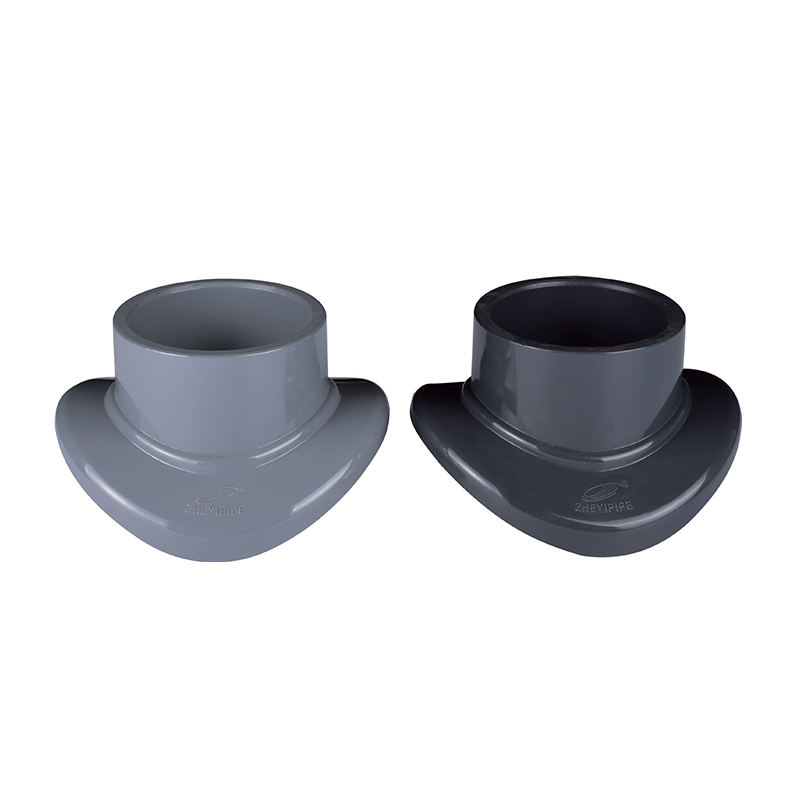

Sambungan Sadel UPVC/CPVC SCH8O/DIN

Sambungan pelana terkenal dengan desain berbentuk pelana yang unik, memungkinkan sambungan cabang tanpa memotong atau merusak pipa utama. Hal ini menyederhanakan pemasangan dan mengurangi kesulitan dan biaya konstruksi sekaligus memberikan kinerja penyegelan untuk mencegah kebocoran.

Sangat cocok untuk sistem pasokan air panas dan dingin, sistem proteksi kebakaran, dan industri seperti bahan kimia dan farmasi. Sambungan sadel UPVC/CPVC memberikan solusi koneksi yang andal untuk beragam aplikasi.

Hubungi kami

Sebelumnya：Dukungan pipa UPVC/CPVC
Berikutnya：SCH8O/DIN UPVC/CPVC Ⅱ Persatuan

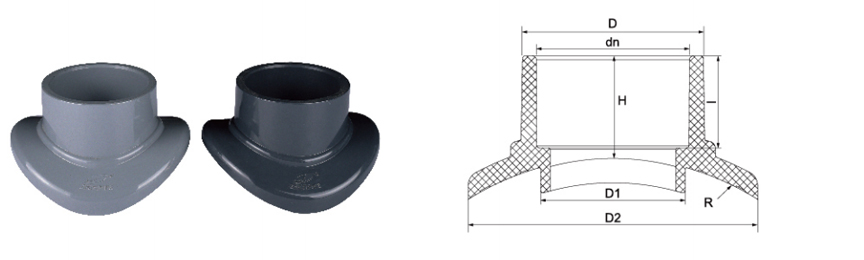

parameter aplikasi Standar Teknis

Ukuran nominal Φ	ΦD	ΦD1	ΦD2	R	H	saya
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · SENDI SADDLE

Solusi Koneksi Cabang UPVC / CPVC

Desain penjepit · Tidak ada pemotongan pipa · Kepatuhan standar ganda

Sambungan Sadel UPVC/CPVC SCH80/DIN adalah komponen perpipaan khusus yang dirancang untuk mencabangkan saluran pipa yang ada tanpa memerlukan pemotongan atau konfigurasi ulang sistem yang ekstensif. Diproduksi untuk memenuhi standar dimensi SCH80 Amerika dan DIN Eropa, sambungan sadel ini tersedia dalam bahan polivinil klorida (UPVC) yang tidak diplastisasi dan polivinil klorida terklorinasi (CPVC). Struktur mekanisnya terdiri dari desain penjepit dua bagian yang menciptakan sambungan anti bocor di sekitar pipa utama, sehingga memudahkan pemasangan saluran sekunder untuk distribusi cairan. Sambungan ini dirancang untuk tahan terhadap konsentrasi bahan kimia terkonsentrasi dan lingkungan bertekanan tinggi yang biasa terjadi dalam penanganan cairan industri, memberikan antarmuka yang stabil untuk sensor, pengukur, atau ekstensi pipa lateral.

◆

Kelambanan Kimia

Varian UPVC dan CPVC menunjukkan ketahanan yang tinggi terhadap asam, basa, dan garam, sehingga mencegah degradasi material saat mengangkut cairan industri korosif atau air ultra murni.

◆

Integritas Struktural

Ketebalan dinding SCH80 memberikan peningkatan peringkat tekanan dibandingkan dengan alat kelengkapan standar, memastikan sambungan sadel mempertahankan segelnya di bawah fluktuasi hidraulik.

◆

Kemudahan Integrasi

Mekanisme penjepit memungkinkan perluasan jaringan perpipaan secara cepat, sehingga secara signifikan mengurangi jam kerja dan waktu henti sistem selama peningkatan atau pemeliharaan fasilitas.

◆

Fleksibilitas Suhu

Varian CPVC mendukung rentang suhu tinggi hingga 93°C (200°F), sehingga cocok untuk pengangkutan cairan korosif panas dan pengolahan air industri.

Spesifikasi Teknis

Kepatuhan Standar ASTM SCH80, DIN 8061/8062

Pilihan Bahan UPVC (Polivinil Klorida), CPVC (Polivinil Klorida Terklorinasi)

Jenis Koneksi Penjepit Mekanis dengan Segel O-ring / Antarmuka Semen Pelarut

Rentang Ukuran Kompatibel dengan diameter pipa primer dari 20mm hingga 400mm

Tekanan Kerja PN10 - PN16 (Tergantung ukuran dan bahan)

Fitur Utama

Desain penjepit menghilangkan pemotongan pipa

Segel O-ring menyediakan sambungan cabang anti bocor

Kompatibel dengan dimensi pipa SCH80 dan DIN

Kelas CPVC mendukung aplikasi cairan panas hingga 93°C

Cocok untuk pemasangan sensor, pengukur, atau pipa lateral

Mengurangi waktu henti sistem selama ekspansi

Semikonduktor & Elektronik

Distribusi air tingkat elektronik dan air ultra murni (UPW) dalam lingkungan ruang bersih yang memerlukan tingkat pelindian yang rendah.

Kimia & Metalurgi

Pengangkutan asam pekat dan cairan basa secara aman di pelapisan logam dan pabrik pemrosesan kimia.

Energi Terbarukan

Infrastruktur perpipaan untuk pembuatan sel surya PV dan lini produksi elektrolit baterai litium.

Pengolahan Air Industri

Penanganan air limbah industri, desalinasi air laut, dan transportasi air deionisasi di fasilitas nuklir dan food grade.

▼

Pedoman Instalasi

Persiapan Permukaan: Pastikan permukaan pipa utama bebas dari serpihan, goresan, atau kelembapan sebelum memasang sambungan sadel untuk memastikan paking memiliki segel kedap udara.
Kontrol Torsi: Saat mengencangkan baut mekanis pada klem sadel, terapkan torsi yang seragam di semua titik untuk mencegah tekanan lokal pada material UPVC/CPVC, yang dapat menyebabkan retak akibat tekanan lingkungan.
Penggunaan Perekat: Untuk jenis pelana las pelarut, gunakan primer dan semen yang sesuai yang ditentukan untuk UPVC atau CPVC. Jangan mencampur semen yang ditujukan untuk jenis bahan berbeda.
Kondisi Penyimpanan: Simpan komponen di lingkungan sejuk dan kering, jauh dari paparan sinar UV langsung. Radiasi ultraviolet jangka panjang dapat mempengaruhi ketahanan benturan polimer berbasis PVC seiring berjalannya waktu.

▲

Pemeliharaan & Inspeksi

Periksa secara berkala segel O-ring untuk melihat tanda-tanda kompresi atau serangan bahan kimia. Ganti jika terlihat retak atau rata.
Periksa torsi baut setiap tahun. Getaran atau siklus termal dapat menyebabkan kendornya klem mekanis secara bertahap.
Untuk sambungan sadel CPVC dalam kondisi panas, pantau adanya perubahan warna atau kerapuhan sebagai indikator awal degradasi material.
Saat membongkar, ganti semua gasket dan cincin-O daripada menggunakan kembali segel lama untuk menjaga integritas anti bocor.

Sambungan pelana ini digunakan di industri kimia, metalurgi, fotovoltaik, nuklir, litium, semikonduktor elektronik, makanan, farmasi, otomotif, dan industri pengolahan air untuk menangani cairan asam-alkali, air ultra murni, air minum, air kelas elektronik, dan jaringan pipa air limbah industri.

DIN 8061/8062 ASTM SCH80 Tahan UV (nilai tertentu) Tahan bahan kimia
