SCH8O/DIN UPVC/CPVC Mengurangi Tee

UPVC/CPVC Reducing Tee digunakan dalam pengolahan air, kimia, dan industri konstruksi. Terbuat dari bahan UPVC atau CPVC berkualitas tinggi, fitur ketahanan korosi dan kinerja suhu tinggi.

Reducing Tee dirancang untuk menghubungkan pipa dengan diameter berbeda, memungkinkan transisi yang mulus dalam sistem perpipaan, mengurangi hambatan aliran, dan meningkatkan efisiensi secara keseluruhan. Mudah dipasang, menawarkan penyegelan untuk mencegah kebocoran, dan ringan untuk transportasi dan pemasangan yang nyaman. The Reducing Tee sesuai dengan standar internasional untuk memastikan kualitas yang dapat diandalkan.

Hubungi kami

Sebelumnya：SCH8O/DIN UPVC/CPVC Looper Flange
Berikutnya：SCH8O/DIN UPVC/CPVC 45°Elbow

parameter aplikasi Standar Teknis

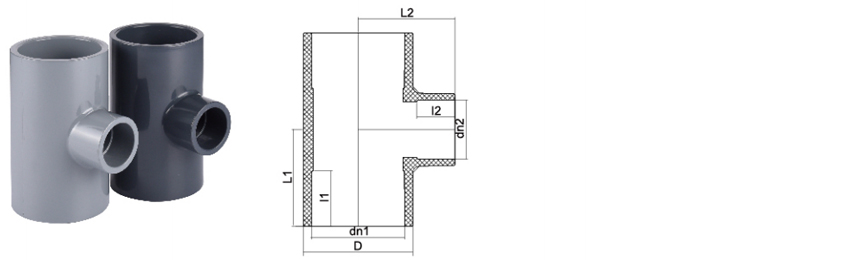

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Mengurangi Tee - Solusi Pemasangan Pipa Sesuai Standar

Halaman produk ini memberikan spesifikasi teknis dan detail aplikasi untuk tee pereduksi UPVC/CPVC standar SCH80 dan DIN kami. Fitting ini direkayasa untuk pengalihan aliran yang tepat dan pengurangan diameter dalam sistem perpipaan industri, memastikan kinerja yang andal dalam berbagai aplikasi transfer fluida.

Fitur Produk

Kepatuhan Standar Ganda: Diproduksi sesuai dengan standar ASTM D1784 (SCH80) dan DIN 8063, memastikan akurasi dimensi dan kompatibilitas dengan berbagai jaringan pipa industri.
Ketahanan Korosi: Dibuat dari polivinil klorida yang tidak diplastisasi (UPVC) dan polivinil klorida terklorinasi (CPVC), memberikan ketahanan terhadap asam, basa, garam, dan bahan kimia korosif lainnya. Properti ini memperpanjang masa pakai dalam pemrosesan kimia, pengolahan air, dan aplikasi laboratorium.
Integritas Struktural: Dirancang dengan ketebalan dinding yang kuat untuk menahan variasi tekanan dan suhu tinggi, menjaga stabilitas sambungan di bawah tekanan operasional. Cocok untuk aplikasi tekanan dan non-tekanan, termasuk sistem air minum, bahan kimia industri, dan air limbah.
Koneksi Seamless: Direkayasa untuk semen pelarut atau sambungan berulir yang aman dan bebas kebocoran, memfasilitasi pemasangan dan pemeliharaan sistem yang efisien. Lubang internal yang tepat mendorong aliran fluida yang lancar, meminimalkan kehilangan tekanan dan turbulensi.

Spesifikasi Teknis

Parameter	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Material	UPVC (Tipe I Kelas I), CPVC (Kelas Sel 23447)	UPVC, CPVC
Standards	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Tekanan Operasi	Hingga 150 PSI pada 73.4°F (23°C)	PN 10 / PN 16
Rentang Suhu	UPVC: 0°C hingga 60°C; CPVC: -10°C hingga 95°C	UPVC: 0°C hingga 60°C; CPVC: -10°C hingga 95°C

Area Aplikasi

Tee pereduksi SCH80/DIN UPVC/CPVC merupakan komponen integral dalam sistem yang memerlukan manajemen aliran yang tahan lama dan andal. Penerapannya mencakup beragam industri, termasuk:

Pengolahan dan penyimpanan kimia
Instalasi pengolahan dan distribusi air
Sistem pengelolaan air limbah
Jalur transfer cairan laboratorium
Pengolahan makanan dan minuman

Pertanyaan Umum Pengadaan

1. Apa perbedaan utama antara tee pereduksi standar SCH80 dan DIN, dan bagaimana cara memilih tee yang tepat untuk proyek saya?

Perbedaan utamanya terletak pada standar dimensi dan peringkat tekanannya. SCH80 adalah standar Amerika berdasarkan ukuran pipa, sedangkan DIN adalah standar metrik Eropa berdasarkan tekanan nominal (PN). Fitting SCH80 umumnya digunakan di Amerika Utara untuk aplikasi bertekanan tinggi, sedangkan DIN lazim di Eropa dan Asia. Pilihan yang tepat tergantung pada infrastruktur perpipaan dan persyaratan proyek Anda yang ada. Untuk informasi ukuran dan kompatibilitas terperinci, silakan berkonsultasi dengan spesifikasi teknis atau hubungi tim teknik kami untuk memastikan integrasi yang lancar.

2. Bagaimana peringkat suhu dan tekanan tee pereduksi UPVC dibandingkan dengan tee pereduksi CPVC dalam lingkungan pemrosesan bahan kimia?

Alat kelengkapan UPVC dan CPVC keduanya sangat tahan terhadap bahan kimia, namun berbeda dalam batas suhu operasionalnya. UPVC cocok untuk aplikasi dengan suhu maksimum sekitar 60°C (140°F), sedangkan CPVC dapat menangani suhu yang lebih tinggi hingga 95°C (203°F) dan cocok untuk cairan korosif panas. Jika aplikasi Anda melibatkan cairan panas atau uap, tee pereduksi CPVC adalah pilihan yang lebih tepat dan dapat diandalkan. Memilih bahan yang benar sangat penting untuk integritas sistem dan umur panjang. Lembar data produk kami berisi kurva penurunan peringkat tekanan spesifik untuk berbagai suhu, yang harus ditinjau untuk kondisi pengoperasian spesifik Anda.

Perusahaan

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ya Cina SCH8O/DIN UPVC/CPVC Mengurangi Tee Untuk industri makanan/otomotif/elektronik pemasok Dan dibuat khusus SCH8O/DIN UPVC/CPVC Mengurangi Tee Untuk industri makanan/otomotif/elektronik pabrik. Kami berdiri pada tahun 2007, dengan fokus pada penelitian dan pengembangan, produksi, penjualan, dan layanan pipa industri CPVC dan UPVC. Perusahaan telah memperoleh sejumlah sertifikasi, termasuk lisensi produksi peralatan khusus, lisensi higiene produk terkait air Provinsi Zhejiang, sertifikasi sistem manajemen mutu IS09001, sertifikasi sistem manajemen lingkungan IS014001, dan sertifikasi sistem manajemen kesehatan dan keselamatan kerja IS045001. Perusahaan memiliki lebih dari 50 hak kekayaan intelektual independen dan hak impor dan ekspor yang dioperasikan sendiri. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku serta sistem manajemen yang unik dari Jerman dan Amerika Serikat. Selama bertahun-tahun, produk kami telah banyak digunakan dalam transportasi pipa cairan asam dan alkali, air ultramurni, air minum, air murni kelas elektronik, dan air limbah industri dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, baterai litium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri, dan industri lainnya. Saat ini, ZHEYI Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri, dan semua jenis produk diekspor ke Eropa, Amerika, Asia Tenggara, dan negara serta wilayah lain, dan sangat disukai oleh pelanggan dalam dan luar negeri.

Sertifikat Kehormatan

Berita

Memahami Katup Kimia dan Lithium UPVC/CPVC (DIN/ANSI): Fit...
Sep 11,2025
Pengantar katup UPVC dan CPVC Apa yang Katup UPVC dan CPVC ? UPVC (polyvinyl klorida yang tidak terplastikan) dan CPVC (terklorinasi polivinil klorida) tahan lama, termoplastik tahan korosi yang biasa dig...
pelajari lebih lanjut
Fitting Pipa UPVC/CPVC: Panduan Utama untuk Instalasi, Sel...
Sep 04,2025
Pendahuluan: PDanuan Komprehensif untuk Fitting pipa UPVC/CPVC Dalam konstruksi modern, renovasi rumah, dan bidang industri, sistem pipa adalah garis hidup yang sangat diperlukan. Dan UPVC (Polyvinyl k...
pelajari lebih lanjut
Memilih katup UPVC atau CPVC yang tepat untuk penanganan b...
Aug 25,2025
Memilih katup yang benar adalah keputusan penting dalam setiap pemrosesan kimia atau fasilitas produksi baterai lithium-ion. Pilihan yang salah dapat menyebabkan kebocoran, downtime yang mahal, dan bahaya keselamatan....
pelajari lebih lanjut

Tinggalkan pesan

Kontrol kualitas yang ketat

Grup ZHEYI menganut prinsip "kualitas pertama", mengadopsi peralatan berteknologi tinggi internasional dan bahan baku berkualitas tinggi, mengontrol ketat setiap mata rantai produksi, dan berkomitmen untuk menyediakan produk pipa dengan kinerja luar biasa dan tampilan yang indah.

Perusahaan ini menggunakan peralatan produksi paling canggih dan bahan berkualitas tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. "ZHEYI" memadukan teknologi produksi yang luar biasa dengan manajemen profesional, dan setiap produk menjalani kontrol kualitas yang ketat - mulai dari produksi, inspeksi hingga pengiriman akhir, memastikan kombinasi sempurna antara tampilan dan fungsi.
Pengujian kinerja presisi

Di ZHEYI, setiap produk dibuat dengan sangat teliti, tidak hanya berfokus pada desain estetika yang indah, tetapi juga selalu berkomitmen pada kualitas intrinsik yang sangat baik. Pengujian kinerja yang ketat memastikan bahwa produk dapat mempertahankan stabilitas dan daya tahan bahkan dalam kondisi yang keras.:

● Pengujian kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktur.
● Uji suhu pelunakan Vicat: mengevaluasi tingkat pelunakan bahan dalam kondisi suhu tinggi untuk memastikan kemampuan produk dalam menahan deformasi di berbagai lingkungan.
● Uji oven: mensimulasikan ketahanan panas jangka panjang dan memverifikasi kemampuan produk untuk menahan suhu tinggi dalam waktu lama.
● Uji hidrostatik: Mengevaluasi kekuatan pipa dalam kondisi tekanan tinggi untuk memastikan keamanan dan keandalan produk.
● Uji benturan palu jatuh: Uji ketahanan benturan produk selama pengangkutan, pemasangan, dan penggunaan sehari-hari.

SCH8O/DIN UPVC/CPVC Mengurangi Tee Pengetahuan industri

Seleksi dari UPVC/CPVC Mengurangi Tees dalam Sistem Pipa Industri: Standar Ukuran, Peringkat Tekanan dan Kompatibilitas Kimia

Dalam sistem perpipaan industri, pemilihan tee pereduksi UPVC/CPVC (Reducing Tees) perlu mempertimbangkan standar ukuran, peringkat tekanan, dan kompatibilitas bahan kimia secara komprehensif untuk memastikan keamanan sistem dan stabilitas jangka panjang. Berikut ini adalah poin pilihan utama untuk aplikasi industri yang berbeda:

1. Standar Ukuran dan Peringkat Tekanan
UPVC (polivinil klorida yang tidak diplastisasi) cocok untuk skenario suhu normal dan tekanan rendah (seperti ≤60°C), dan biasanya digunakan dalam air minum, pengolahan air industri, dan sistem lainnya. Ukurannya harus sesuai dengan standar ISO 1452 atau ASTM D1785.

CPVC (chlorinated polyvinyl chloride) memiliki ketahanan suhu yang lebih tinggi (hingga 90°C) dan cocok untuk cairan bersuhu tinggi, seperti pipa pendingin dalam industri fotovoltaik atau proses pengawetan dalam metalurgi. Ini harus sesuai dengan standar ASTM F441 dan peringkat tekanan harus sesuai dengan desain sistem (seperti SCH 80/40).

2. Kompatibilitas kimia
Industri yang berbeda memiliki persyaratan ketat pada korosifitas bahan:

Industri semikonduktor elektronik dan obat-obatan memerlukan pipa dengan kemurnian tinggi. CPVC memiliki ketahanan kimia yang sangat baik dan dapat menahan air ultra murni dan media asam/alkali lemah.
Dalam sistem bantu pembangkit listrik tenaga nuklir, UPVC/CPVC harus lulus uji ketahanan radiasi untuk menghindari kebocoran akibat degradasi kimia.
Ketika air limbah industri mengandung zat korosif (seperti klorin dan sulfida), CPVC memiliki ketahanan korosi yang lebih baik daripada UPVC, tetapi kinerja anti-penuaan setelah kontak jangka panjang perlu diverifikasi.

3. Saran adaptasi aplikasi industri
Air Minum yang Aman: UPVC bersertifikat NSF lebih disukai untuk memastikan non-toksisitas.
Skenario suhu tinggi/korosif (seperti metalurgi, fotovoltaik): CPVC lebih andal, dan perhatian ekstra perlu diberikan pada bahan penyegel antarmuka (seperti paking EPDM).
Industri presisi (semikonduktor, obat-obatan): Pilih CPVC dengan dinding bagian dalam yang halus untuk mengurangi risiko residu cairan.
