{config.cms_name} Rumah / Produk / Fitting UPVC/CPVC / SCH8O/DIN UPVC/CPVC 45°Elbow
Zheyi Pipeline (Wuhan) Co., Ltd.
dibuat khusus SCH8O/DIN UPVC/CPVC 45°Elbow Untuk industri makanan/otomotif/elektronik

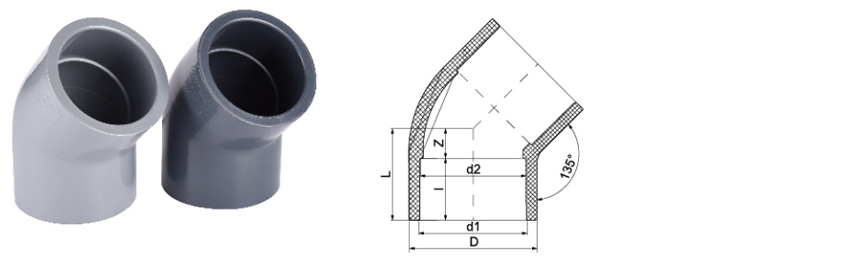

SCH8O/DIN UPVC/CPVC 45°Elbow

SCH8O/DIN UPVC/CPVC 45°Elbow

UPVC/CPVC 45° Siku banyak digunakan dalam sistem air bangunan, industri, dan rumah tangga. Terbuat dari bahan UPVC atau CPVC premium, ia menawarkan ketahanan korosi dan ketahanan tekanan, efektif menahan erosi kimia.

Siku dirancang pada sudut 45°, memungkinkan pengalihan pipa fleksibel, mengurangi hambatan fluida, dan meningkatkan efisiensi aliran. Ini ringan, tahan lama, dan mudah dipasang, cocok untuk berbagai sistem perpipaan dan memastikan koneksi yang kuat untuk pipa air panas dan dingin dan sistem transportasi fluida lainnya.

Hubungi kami
  • SCH8O/DIN UPVC/CPVC 45°Elbow
Sebelumnya：SCH8O/DIN UPVC/CPVC Mengurangi Tee
Berikutnya：UPVC/CPVC Cross
parameter aplikasi Standar Teknis

  • UKURAN/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    dn140

    dn160

    dn225

    dn280

    dn315

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    (6")

    (8")

    (10")

    (12")

    DIN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    140.5

    160.5

    226.25

    281.45

    316.85

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    140.2

    160.2

    225.05

    280.05

    315.05

    UPVC

    D

    26.7

    32

    41

    50

    63

    74.6

    88

    104

    126.8

    164

    184.8

    254

    306

    345

    L

    23

    26

    31.5

    38.5

    46

    54

    67

    72

    86

    114

    125

    178

    212

    233

    I

    17

    19

    23

    27

    32

    38

    44

    51

    61

    76

    86

    119

    148

    165

    CPVC

    D

    26.5

    32

    41

    50.2

    62.8

    79

    91

    108.6

    132.4

    164.4

    188.6

    254

    306

    345

    L

    23

    26

    31

    38

    46

    56

    65

    76

    91

    114

    129

    178

    212

    233

    I

    16.5

    19

    22.5

    26.5

    31.5

    38

    44

    51

    61.5

    76.5

    86.5

    119

    148

    165

    ANSI

    d1

    21.51

    26.87

    33.62

    42.4

    48.54

    60.65

    73.39

    89.31

    114.81

    141.81

    168.81

    220.06

    273.81

    324.61

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.21

    141.11

    168

    218.9

    272.67

    323.47

    D

    30

    35.5

    43.6

    53

    60

    72.8

    88

    108

    132

    164

    191

    254

    306

    345

    L

    28.7

    33.5

    37

    41.8

    47

    55

    62

    70.5

    86

    108.5

    121.2

    178

    212

    233

    I

    22.2

    25.5

    28.6

    31.8

    35

    39

    44.5

    50.5

    60

    70

    76.2

    101.6

    148

    165

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    140.22

    165.16

    216.68

    267.21

    318.66

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    139.01

    163.9

    214.6

    264.88

    315.88

    D

    30

    35.5

    43.6

    53

    60

    72.8

    88

    108

    132

    164

    191

    254

    306

    345

    L

    28.7

    33.5

    37

    41.8

    47

    55

    62

    70.5

    86

    108.5

    121.2

    178

    212

    233

    I

    22.2

    25.5

    28.6

    31.8

    35

    39

    44.5

    50.5

    60

    70

    76.2

    101.6

    148

    165

SCH80/DIN UPVC/CPVC 45°Elbow - Manajemen Arah Aliran Industri

Fitur Produk

  • Komposisi Bahan: Diproduksi dari polivinil klorida (UPVC) yang tidak diplastisasi atau polivinil klorida terklorinasi (CPVC), menawarkan sifat berbeda untuk berbagai media dan rentang suhu.
  • Sudut 45-Gelar: Cetakan presisi untuk perubahan arah yang halus dan resistansi rendah dalam sistem perpipaan bertekanan, mengurangi turbulensi dan kehilangan tekanan.
  • Kepatuhan Dimensi: Sesuai dengan standar SCH80 dan DIN, memastikan kompatibilitas dengan pipa dan alat kelengkapan yang sesuai untuk koneksi yang aman dan anti bocor.

Deskripsi Produk

Siku 45 derajat SCH80/DIN UPVC/CPVC dirancang untuk pengalihan aliran fluida yang andal dan permanen dalam aplikasi industri. Proses pencetakan memastikan ketebalan dinding yang seragam dan permukaan bagian dalam yang halus. Perlengkapan ini tunduk pada kontrol kualitas yang ketat untuk memenuhi persyaratan kinerja untuk sistem dengan tekanan. varian UPVC cocok untuk penanganan air dingin dalam pemrosesan kimia dan pengolahan air, sedangkan siku CPVC memberikan ketahanan kimia yang ditingkatkan dan kisaran suhu operasional yang lebih tinggi, hingga 95°C (200°F), untuk digunakan dalam transportasi cairan korosif panas.

Spesifikasi Teknis

Standard Material Rentang Ukuran Nominal Tekanan Operasi Maksimum (pada 23°C/73°F)
SCH80 UPVC/CPVC 1/2" - 8" Jadwalkan 80 Peringkat Tekanan per ASTM D1785
DIN UPVC/CPVC DN15 - DN200 PN10 / 10 bar

Bidang Aplikasi

Produk ini dimanfaatkan dalam konteks berikut:

  • Jalur Pengolahan dan Transfer Kimia
  • Instalasi Pengolahan Air dan Air Limbah
  • Fasilitas Manufaktur Semikonduktor
  • Operasi Plating dan Galvanizing
  • Sistem Pipa dan Drainase Industri

FAQ

1. Bagaimana siku UPVC 45° dibandingkan dengan siku CPVC dalam lingkungan kimia korosif?

Siku UPVC efektif untuk banyak media korosif, terutama pada suhu kamar. Namun, untuk aplikasi yang melibatkan bahan kimia yang lebih agresif atau suhu tinggi (hingga 95°C), siku CPVC menawarkan ketahanan kimia dan integritas mekanis yang unggul. Pilihannya tergantung pada konsentrasi kimia tertentu, suhu, dan tekanan media proses Anda. Untuk data kompatibilitas material yang terperinci, tim teknis kami dapat memberikan konsultasi gratis berdasarkan persyaratan aplikasi spesifik Anda.

2. Apa perbedaan antara siku SCH80 dan DIN, dan dapatkah mereka digunakan secara bergantian?

SCH80 dan DIN adalah standar peringkat dimensi dan tekanan yang berbeda. SCH80 didasarkan pada standar ASTM D1785 Amerika Utara, menampilkan dinding yang lebih tebal untuk toleransi tekanan yang lebih tinggi, sedangkan DIN (khususnya DIN 8063) adalah standar metrik Eropa dengan diameter luar dan peringkat tekanan yang berbeda (misalnya, PN10). Mereka tidak dirancang untuk digunakan secara bergantian karena pipa dan dimensi pemasangan yang tidak cocok, yang akan membahayakan integritas sistem. Pastikan semua komponen dalam sistem sesuai dengan standar yang sama untuk menjamin instalasi yang aman dan anti bocor.

Produk yang direkomendasikan
Perusahaan
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ya Cina SCH8O/DIN UPVC/CPVC 45°Elbow Untuk industri makanan/otomotif/elektronik pemasok Dan dibuat khusus SCH8O/DIN UPVC/CPVC 45°Elbow Untuk industri makanan/otomotif/elektronik pabrik. Kami berdiri pada tahun 2007, dengan fokus pada penelitian dan pengembangan, produksi, penjualan, dan layanan pipa industri CPVC dan UPVC. Perusahaan telah memperoleh sejumlah sertifikasi, termasuk lisensi produksi peralatan khusus, lisensi higiene produk terkait air Provinsi Zhejiang, sertifikasi sistem manajemen mutu IS09001, sertifikasi sistem manajemen lingkungan IS014001, dan sertifikasi sistem manajemen kesehatan dan keselamatan kerja IS045001. Perusahaan memiliki lebih dari 50 hak kekayaan intelektual independen dan hak impor dan ekspor yang dioperasikan sendiri. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku serta sistem manajemen yang unik dari Jerman dan Amerika Serikat. Selama bertahun-tahun, produk kami telah banyak digunakan dalam transportasi pipa cairan asam dan alkali, air ultramurni, air minum, air murni kelas elektronik, dan air limbah industri dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, baterai litium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri, dan industri lainnya. Saat ini, ZHEYI Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri, dan semua jenis produk diekspor ke Eropa, Amerika, Asia Tenggara, dan negara serta wilayah lain, dan sangat disukai oleh pelanggan dalam dan luar negeri.

Sertifikat Kehormatan
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Perusahaan Teknologi Tinggi Nasional
  • Sertifikat
  • Sertifikat
Berita
Tinggalkan pesan
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Kontrol kualitas yang ketat

    Grup ZHEYI menganut prinsip "kualitas pertama", mengadopsi peralatan berteknologi tinggi internasional dan bahan baku berkualitas tinggi, mengontrol ketat setiap mata rantai produksi, dan berkomitmen untuk menyediakan produk pipa dengan kinerja luar biasa dan tampilan yang indah.

    Perusahaan ini menggunakan peralatan produksi paling canggih dan bahan berkualitas tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. "ZHEYI" memadukan teknologi produksi yang luar biasa dengan manajemen profesional, dan setiap produk menjalani kontrol kualitas yang ketat - mulai dari produksi, inspeksi hingga pengiriman akhir, memastikan kombinasi sempurna antara tampilan dan fungsi.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Pengujian kinerja presisi
    Di ZHEYI, setiap produk dibuat dengan sangat teliti, tidak hanya berfokus pada desain estetika yang indah, tetapi juga selalu berkomitmen pada kualitas intrinsik yang sangat baik. Pengujian kinerja yang ketat memastikan bahwa produk dapat mempertahankan stabilitas dan daya tahan bahkan dalam kondisi yang keras.:

    ● Pengujian kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktur.
    ● Uji suhu pelunakan Vicat: mengevaluasi tingkat pelunakan bahan dalam kondisi suhu tinggi untuk memastikan kemampuan produk dalam menahan deformasi di berbagai lingkungan.
    ● Uji oven: mensimulasikan ketahanan panas jangka panjang dan memverifikasi kemampuan produk untuk menahan suhu tinggi dalam waktu lama.
    ● Uji hidrostatik: Mengevaluasi kekuatan pipa dalam kondisi tekanan tinggi untuk memastikan keamanan dan keandalan produk.
    ● Uji benturan palu jatuh: Uji ketahanan benturan produk selama pengangkutan, pemasangan, dan penggunaan sehari-hari.

SCH8O/DIN UPVC/CPVC 45°Elbow Pengetahuan industri

Perbandingan kinerja dari siku UPVC dan CPVC 45° : ketahanan korosi, kisaran suhu dan analisis skenario yang berlaku

Dalam sistem perpipaan industri, UPVC (polivinil klorida tidak terplastisisasi) dan CPVC (polivinil klorida terklorinasi) adalah dua bahan termoplastik yang banyak digunakan, dan siku 45°nya memainkan peran penting dalam transportasi fluida. Artikel ini akan membandingkan kinerja keduanya dalam hal ketahanan korosi, kisaran suhu dan skenario yang berlaku, dan menganalisisnya dalam kombinasi dengan kebutuhan aplikasi industri yang berbeda.

1. Perbandingan ketahanan korosi
UPVC: Ini memiliki ketahanan yang sangat baik terhadap asam, alkali, garam dan beberapa pelarut organik, tetapi memiliki toleransi yang lemah terhadap asam pengoksidasi kuat (seperti asam sulfat pekat dan asam nitrat) dan hidrokarbon aromatik dan hidrokarbon terklorinasi, dan cocok untuk lingkungan korosif umum.

CPVC: Klorinasi lebih lanjut atas dasar UPVC, ia memiliki ketahanan korosi kimia yang lebih kuat, dapat menahan konsentrasi asam kuat yang lebih tinggi, alkali kuat dan beberapa pelarut organik, dan cocok untuk transportasi medium yang sangat korosif.

Analisis aplikasi industri
Air minum yang aman (Air Minum): UPVC cocok untuk transportasi air dingin, sedangkan CPVC dapat digunakan dalam sistem air panas dan dingin, terutama untuk acara-acara yang membutuhkan desinfeksi suhu tinggi.
Metalurgi: CPVC lebih cocok untuk proses korosif yang kuat seperti pengawetan dan pelapisan listrik, sedangkan UPVC hanya dapat digunakan di lingkungan asam lemah.
Fotovoltaik: CPVC cocok untuk transportasi larutan etsa konsentrasi tinggi, sedangkan UPVC dapat digunakan untuk pipa kimia umum.
Tenaga Nuklir: CPVC memiliki suhu tinggi dan ketahanan radiasi yang lebih baik dan cocok untuk sistem air pendingin, sedangkan UPVC hanya cocok untuk sirkulasi air suhu rendah.
Semikonduktor Elektronik: CPVC lebih cocok untuk transportasi bahan kimia dengan kemurnian tinggi (seperti larutan etsa, air ultra murni), sedangkan UPVC dapat digunakan untuk media dengan korosif rendah.
Obat: CPVC cocok untuk pipa sterilisasi suhu tinggi dan transportasi cairan tahan korosi, sedangkan UPVC memiliki penerapan yang lebih rendah.
Pengolahan Air Industri: UPVC dapat digunakan dalam sistem filtrasi umum, sedangkan CPVC cocok untuk air lunak suhu tinggi atau penambahan bahan kimia.
Air Limbah Industri: CPVC lebih cocok untuk pengolahan air limbah asam kuat/alkali kuat, sedangkan UPVC hanya cocok untuk air limbah biasa.

2. Perbandingan kisaran suhu
UPVC: Kisaran suhu kerja biasanya 0°C ~ 60°C. Suhu tinggi jangka panjang dapat dengan mudah menyebabkan deformasi dan hanya cocok untuk cairan bersuhu rendah atau bersuhu normal.
CPVC: Tahan suhu yang lebih kuat, kisaran suhu kerja -40°C ~ 93°C, dapat menahan 110°C dalam waktu singkat, cocok untuk transportasi bahan air panas, uap, dan teknik termal suhu tinggi.

Analisis aplikasi industri
Air minum yang aman: UPVC cocok untuk pipa air dingin, dan CPVC dapat digunakan untuk sistem pasokan air panas.
Pembangkit listrik tenaga nuklir: CPVC cocok untuk media pendingin suhu sedang dan tinggi, dan UPVC terbatas pada air sirkulasi suhu rendah.
Industri farmasi: CPVC dapat digunakan untuk pipa sterilisasi suhu tinggi, sedangkan UPVC tidak berlaku.
Pengolahan air industri: UPVC cocok untuk penyaringan suhu normal, dan CPVC dapat digunakan untuk pasokan air boiler atau sistem air lunak suhu tinggi.

3. Ringkasan skenario yang berlaku
Aplikasi yang direkomendasikan dari siku UPVC 45°
Lingkungan bersuhu rendah dan korosif rendah, seperti:
Air minum kota (jalur pipa air dingin)
Transportasi kimia umum di industri fotovoltaik
Sistem filtrasi suhu rendah untuk pengolahan air industri

Aplikasi siku CPVC 45° yang direkomendasikan
Suhu tinggi, lingkungan yang sangat korosif, seperti:
Bahan kimia dengan kemurnian tinggi dan transportasi cairan etsa untuk semikonduktor elektronik
Pipa cair pengawetan dan pelapisan listrik di industri metalurgi
Sistem pendingin suhu sedang dan tinggi di pembangkit listrik tenaga nuklir
Sterilisasi suhu tinggi dan transportasi cairan tahan korosi di industri farmasi
Sistem air limbah asam/alkali yang kuat dalam pengolahan air limbah industri
