SCH8O/DIN UPVC/CPVC Looper Flange

UPVC/CPVC Looper Flange digunakan dalam aplikasi industri dan konstruksi. Ini menawarkan ketahanan korosi dan kinerja suhu tinggi, sehingga cocok untuk mengangkut berbagai cairan dan gas.

Flensa dirancang untuk pemasangan yang mudah, memastikan sambungan pipa yang aman dan mengurangi risiko kebocoran. UPVC/CPVC Looper Flange sangat ideal untuk industri seperti pengolahan air, bahan kimia, dan HVAC, yang secara efektif memperpanjang umur sistem perpipaan.

Hubungi kami

Sebelumnya：SCH8O/DIN UPVC/CPVC Blind Flange
Berikutnya：SCH8O/DIN UPVC/CPVC Mengurangi Tee

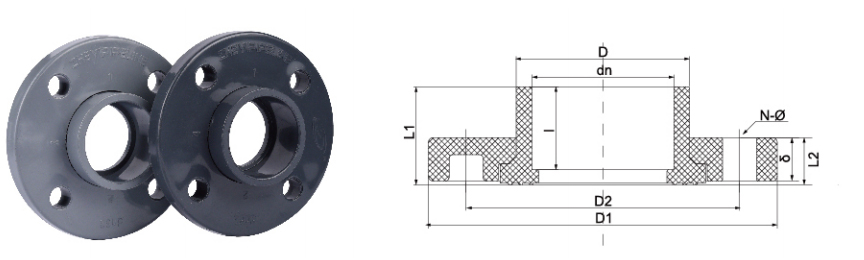

parameter aplikasi Standar Teknis

UKURAN/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN UPVC/CPVC Looper Flange - Koneksi Perpipaan Aman dan Serbaguna

SCH80/DIN Looper Flange adalah komponen rekayasa yang dirancang untuk menciptakan koneksi yang andal dan dapat dibongkar dalam sistem perpipaan PVC dan CPVC. Ini memfasilitasi integrasi pipa plastik dengan flensa logam, pompa, dan katup, dengan mematuhi standar SCH80 dan DIN. Produk ini diproduksi untuk memastikan konsistensi dimensi dan integritas mekanis di bawah kondisi operasi yang ditentukan, sehingga cocok untuk berbagai aplikasi industri.

Fitur Produk

Kompatibilitas Standar Ganda: Dirancang agar sesuai dengan keduanya SCH80 and DIN pola baut, memberikan solusi serbaguna untuk sistem yang memerlukan kompatibilitas internasional. Fitur ini menyederhanakan pengadaan untuk proyek-proyek yang harus mematuhi berbagai standar regional.
Ketahanan Korosi: Dibuat dari UPVC (Unplasticized Polyvinyl Chloride) atau CPVC (Polivinil Klorida Terklorinasi), badan flensa tahan terhadap spektrum bahan kimia, asam, basa, dan garam yang luas. Karakteristik ini sangat penting untuk penggunaan jangka panjang dalam lingkungan korosif.
Integritas Struktural: Desain looper memungkinkan flensa berputar bebas untuk penyelarasan baut, menyederhanakan pemasangan sementara hub inti mempertahankan sambungan kaku ke pipa. Hal ini mencegah tekanan pada sambungan dan memastikan segel yang aman.
Peringkat Tekanan Tinggi: Direkayasa untuk menahan peringkat tekanan yang konsisten dengan jadwal pipa SCH80, sehingga cocok untuk aplikasi yang membutuhkan toleransi tekanan lebih tinggi daripada sistem PVC standar.

Spesifikasi Teknis

Material	Dimensi	Standard	Tekanan Nominal
UPVC (PVC-U) / CPVC (PVC-C)	Lihat spesifikasi SCH80 dan DIN	ASTM D1784 / DIN EN ISO 1452	PN10 / Kelas 150
Ukuran Tersedia	Jenis Koneksi	Warna	Kompatibilitas Gasket
1/2 inci hingga 12 inci (DN15 hingga DN300)	Soket Semen Pelarut	Abu-abu (UPVC), Abu-abu Muda/Cokelat (CPVC)	EPDM, FPM (FKM)

Bidang Aplikasi

Flange Looper SCH80/DIN digunakan dalam sistem yang memerlukan sambungan yang aman, tahan bahan kimia, dan dapat dibongkar. Aplikasi yang khas meliputi:

Fasilitas pengolahan air dan air limbah
Pabrik pengolahan dan penanganan bahan kimia
Perpipaan proses industri untuk cairan korosif
Kolam renang dan sistem perairan memerlukan komponen yang kuat dan tahan lama
Operasi penambangan dan pemurnian
Fasilitas pembangkit listrik

---

Pertanyaan yang Sering Diajukan

1. Apa perbedaan flensa looper UPVC dari flensa tetap tradisional dalam pemasangan dan aplikasi?

Flensa looper dilengkapi cincin yang berputar bebas, yang menyederhanakan penyelarasan lubang baut selama pemasangan, keuntungan yang signifikan di ruang sempit atau ketika pipa sudah diamankan. Flensa tetap memerlukan penyelarasan rotasi yang tepat dari seluruh bagian pipa, yang bisa lebih menantang. Mekanisme putaran flensa looper juga membantu mengurangi tekanan pada sistem perpipaan, terutama saat menyambung ke komponen logam tetap. Untuk instruksi instalasi spesifik dan praktik terbaik, konsultasikan dengan dokumentasi teknis kami atau hubungi tim dukungan kami.

2. Berapa batasan suhu dan tekanan untuk flensa CPVC SCH80/DIN, dan bagaimana perbandingannya dengan flensa logam di lingkungan korosif?

Flensa CPVC SCH80/DIN dirancang untuk aplikasi suhu lebih tinggi daripada UPVC, dengan suhu servis maksimum biasanya hingga 200°F (93°C) dan peringkat tekanan yang konsisten dengan standar SCH80. Sementara flensa logam sering memiliki peringkat tekanan ultimat yang lebih tinggi, mereka rentan terhadap korosi dari banyak bahan kimia industri. Sebaliknya, flensa CPVC mempertahankan integritas strukturalnya dalam media korosif, yang dapat menurunkan alternatif logam. Keputusan antara CPVC dan flensa logam harus didasarkan pada analisis komprehensif terhadap jenis fluida, suhu pengoperasian, dan tekanan yang diperlukan. Tim teknik kami dapat memberikan analisis kompatibilitas material terperinci untuk aplikasi spesifik Anda.

Perusahaan

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ya Cina SCH8O/DIN UPVC/CPVC Looper Flange Untuk industri makanan/otomotif/elektronik pemasok Dan dibuat khusus SCH8O/DIN UPVC/CPVC Looper Flange Untuk industri makanan/otomotif/elektronik pabrik. Kami berdiri pada tahun 2007, dengan fokus pada penelitian dan pengembangan, produksi, penjualan, dan layanan pipa industri CPVC dan UPVC. Perusahaan telah memperoleh sejumlah sertifikasi, termasuk lisensi produksi peralatan khusus, lisensi higiene produk terkait air Provinsi Zhejiang, sertifikasi sistem manajemen mutu IS09001, sertifikasi sistem manajemen lingkungan IS014001, dan sertifikasi sistem manajemen kesehatan dan keselamatan kerja IS045001. Perusahaan memiliki lebih dari 50 hak kekayaan intelektual independen dan hak impor dan ekspor yang dioperasikan sendiri. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku serta sistem manajemen yang unik dari Jerman dan Amerika Serikat. Selama bertahun-tahun, produk kami telah banyak digunakan dalam transportasi pipa cairan asam dan alkali, air ultramurni, air minum, air murni kelas elektronik, dan air limbah industri dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, baterai litium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri, dan industri lainnya. Saat ini, ZHEYI Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri, dan semua jenis produk diekspor ke Eropa, Amerika, Asia Tenggara, dan negara serta wilayah lain, dan sangat disukai oleh pelanggan dalam dan luar negeri.

Sertifikat Kehormatan

Berita

Memahami Katup Kimia dan Lithium UPVC/CPVC (DIN/ANSI): Fit...
Sep 11,2025
Pengantar katup UPVC dan CPVC Apa yang Katup UPVC dan CPVC ? UPVC (polyvinyl klorida yang tidak terplastikan) dan CPVC (terklorinasi polivinil klorida) tahan lama, termoplastik tahan korosi yang biasa dig...
pelajari lebih lanjut
Fitting Pipa UPVC/CPVC: Panduan Utama untuk Instalasi, Sel...
Sep 04,2025
Pendahuluan: PDanuan Komprehensif untuk Fitting pipa UPVC/CPVC Dalam konstruksi modern, renovasi rumah, dan bidang industri, sistem pipa adalah garis hidup yang sangat diperlukan. Dan UPVC (Polyvinyl k...
pelajari lebih lanjut
Memilih katup UPVC atau CPVC yang tepat untuk penanganan b...
Aug 25,2025
Memilih katup yang benar adalah keputusan penting dalam setiap pemrosesan kimia atau fasilitas produksi baterai lithium-ion. Pilihan yang salah dapat menyebabkan kebocoran, downtime yang mahal, dan bahaya keselamatan....
pelajari lebih lanjut

Tinggalkan pesan

Kontrol kualitas yang ketat

Grup ZHEYI menganut prinsip "kualitas pertama", mengadopsi peralatan berteknologi tinggi internasional dan bahan baku berkualitas tinggi, mengontrol ketat setiap mata rantai produksi, dan berkomitmen untuk menyediakan produk pipa dengan kinerja luar biasa dan tampilan yang indah.

Perusahaan ini menggunakan peralatan produksi paling canggih dan bahan berkualitas tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. "ZHEYI" memadukan teknologi produksi yang luar biasa dengan manajemen profesional, dan setiap produk menjalani kontrol kualitas yang ketat - mulai dari produksi, inspeksi hingga pengiriman akhir, memastikan kombinasi sempurna antara tampilan dan fungsi.
Pengujian kinerja presisi

Di ZHEYI, setiap produk dibuat dengan sangat teliti, tidak hanya berfokus pada desain estetika yang indah, tetapi juga selalu berkomitmen pada kualitas intrinsik yang sangat baik. Pengujian kinerja yang ketat memastikan bahwa produk dapat mempertahankan stabilitas dan daya tahan bahkan dalam kondisi yang keras.:

● Pengujian kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktur.
● Uji suhu pelunakan Vicat: mengevaluasi tingkat pelunakan bahan dalam kondisi suhu tinggi untuk memastikan kemampuan produk dalam menahan deformasi di berbagai lingkungan.
● Uji oven: mensimulasikan ketahanan panas jangka panjang dan memverifikasi kemampuan produk untuk menahan suhu tinggi dalam waktu lama.
● Uji hidrostatik: Mengevaluasi kekuatan pipa dalam kondisi tekanan tinggi untuk memastikan keamanan dan keandalan produk.
● Uji benturan palu jatuh: Uji ketahanan benturan produk selama pengangkutan, pemasangan, dan penggunaan sehari-hari.

SCH8O/DIN UPVC/CPVC Looper Flange Pengetahuan industri

Cara memilih dengan benar Flange Looper UPVC/CPVC ? Peringkat tekanan dan panduan adaptasi suhu

UPVC (polivinil klorida tidak terplastisasi) dan CPVC (polivinil klorida terklorinasi) Looper Flange memainkan peran penting dalam sistem perpipaan industri, terutama dalam situasi di mana ekspansi termal, getaran, atau perpindahan pipa perlu disangga. Pemilihan yang benar memerlukan pertimbangan komprehensif terhadap sifat material, peringkat tekanan, kisaran suhu, dan persyaratan aplikasi industri tertentu. Berikut ini adalah panduan seleksi untuk industri yang berbeda:

1. Pemilihan bahan: UPVC vs CPVC
UPVC: Cocok untuk suhu normal (0°C ~ 60°C) dan skenario tekanan rendah, ketahanan korosi asam dan alkali, biaya rendah, biasa digunakan dalam air minum (Air Minum) dan pengolahan air industri (Pengolahan Air Industri).
CPVC: Ketahanan suhu yang lebih tinggi (-20°C ~ 110°C), ketahanan tekanan yang lebih kuat, cocok untuk media suhu tinggi, seperti transportasi pendingin di industri fotovoltaik atau cairan korosif dalam metalurgi (Metalurgi).

2. Adaptasi tingkat tekanan
Kelas 150: Cocok untuk sistem bertekanan rendah, seperti air minum yang aman dan pengiriman air ultra murni untuk semikonduktor elektronik.
Kelas 200/Kelas 300: Cocok untuk skenario tekanan menengah dan tinggi, seperti pipa tambahan pembangkit listrik tenaga nuklir atau sistem pembuangan air limbah industri bertekanan tinggi.

3. Panduan adaptasi aplikasi industri
Obat: Harus sesuai dengan standar FDA, CPVC (tahan sterilisasi suhu tinggi) lebih disukai, dan tingkat tekanan biasanya Kelas 150.
Fotovoltaik: CPVC lebih cocok karena melibatkan sirkulasi pendingin suhu tinggi dan membutuhkan ketahanan suhu dan tekanan (Kelas 200 ).
Metalurgi: Lingkungan asam/alkali yang kuat, UPVC (suhu normal) atau CPVC (suhu tinggi), tingkat tekanan perlu dipilih sesuai dengan tekanan pemompaan (biasanya Kelas 200 ~ 300).
Tenaga Nuklir: Pipa bantu dapat menggunakan CPVC (versi modifikasi tahan radiasi), Kelas 300 untuk memastikan redundansi keselamatan.
Semikonduktor Elektronik: Sistem air ultra murni merekomendasikan UPVC (endapan rendah), Kelas 150 sudah cukup.

4. Rekomendasi pemasangan dan pemeliharaan
Hindari suhu berlebih dan tekanan berlebih: UPVC mudah melunak pada >60°C, dan CPVC memerlukan dukungan tambahan pada >110°C.
Adaptasi bahan penyegel: Gasket EPDM cocok untuk air minum, dan gasket PTFE lebih cocok untuk asam kuat (seperti air limbah metalurgi).
Inspeksi rutin: Lingkungan yang sangat korosif seperti air limbah industri memerlukan siklus pemeliharaan yang lebih singkat.
