dibuat khusus Katup bola flensa pneumatik Untuk industri makanan/otomotif/elektronik

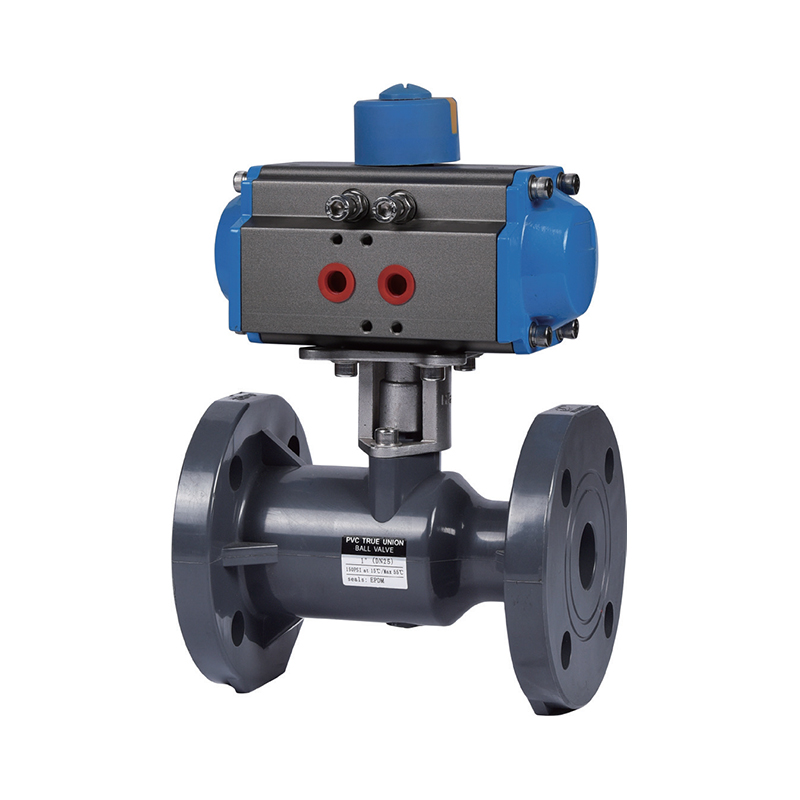

Katup bola flensa pneumatik

Katup bola flensa pneumatik

Di antara semua jenis katup, katup bola flensa pneumatik memiliki resistensi cairan. Bahkan tipe bor yang tereduksi memiliki ketahanan cairan yang relatif rendah. Tubuh katup katup bola pneumatik dilengkapi dengan bantalan dorong untuk mengurangi torsi gesekan pada batang, memastikan operasi jangka panjang yang halus dan fleksibel. Kursi katup menawarkan kinerja penyegelan, terbuat dari bahan elastis seperti PTFE, yang meningkatkan kemampuan penyegelan saat tekanan sedang meningkat. Selain itu, penyegelan batang dapat diandalkan dan tahan terhadap kerusakan. Karena sifat-sifat pelumasan diri dari bahan yang digunakan dan kehilangan gesekan minimal dengan bola, katup bola pneumatik memiliki umur yang panjang. Mata air di antara bola, batang, dan katup bodi membantu melepaskan listrik statis yang dihasilkan selama beralih, memastikan penggunaan yang aman.

Hubungi kami
parameter aplikasi Standar Teknis
  • (1) Bahan: UPVC, CPVC
    (2) Ukuran: 1 "-4 ", DN25-DN100, DN32-DN110
    (3) Standar: KERIUHAN
    (4) Koneksi: Flange
    (5) Tekanan kerja: 150psi, 1.0mpa
    (6) Suhu operasi: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
    (7) Tekanan udara minimum: 45psi, 0,4mpa
    (8) Warna tubuh: UPVC (abu -abu gelap), CPVC (abu -abu terang)

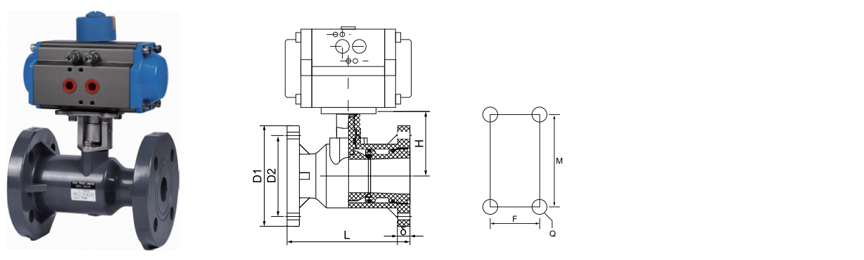

    Ukuran/nom.

    DN32

    DN40

    DN50

    dn6e

    DN75

    DN90

    DN110

    DN140

    DN160

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DNB0)

    (DN100)

    (DN125)

    (DN150)

    (1 ")

    (1-1/4 ")

    (1-1/2 ")

    (2 ")

    (2-1/2 ")

    (3 ")

    (4 ")

    (5 ")

    (6 ")

    D1

    115

    140

    145

    165

    180

    195

    220

    250

    285

    D2

    KERIUHAN

    85

    100

    110

    125

    145

    160

    180

    210

    240

    ANSI

    79

    89

    98

    121

    140

    152

    191

    216

    241

    Jis

    42.5

    48.5

    61

    73

    90

    105

    132

    158

    186

    N-φ

    DIN

    4-φ14

    4-φ18

    4-φ18

    4-φ18

    4-φ18

    8-φ18

    8-φ18

    8-φ18

    8-φ18

    ANSI

    4-φ16

    4-φ16

    4-φ16

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    8-φ22

    8-φ22

    Jis

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    8-φ19

    8-φ19

    8-φ23

    8-φ23

    δ

    16

    18

    18

    20

    20

    25

    25

    27

    29

    F

    -

    -

    -

    -

    45

    45

    49

    49

    49

    M

    40

    52

    52

    70

    84

    84

    121

    121

    121

    Q

    2 × M6

    2 × M8

    2 × M8

    2 × M8

    4 × M10

    4 × M10

    4 × M10

    4 × M10

    4 × M10

    Torsi (n · m)

    4

    6

    8

    12

    18

    26

    35

    Mode kerja aktuator akting ganda/akting tunggal (NC biasanya ditutup, tidak ada biasanya terbuka)

    Spesifikasi

    20

    25

    32

    40

    50

    63

    75

    90

    110

    140

    160

    1/2 "

    3/4 "

    1 "

    11/4 "

    11/2 "

    2 "

    2 1/2 "

    3 "

    4"

    5 "

    6 "

    Mengendalikan stres

    4 ~ 8

    Antarmuka Sumber Udara Standar Namur

    G 1/4 "

    Model aktuator akting ganda

    TBN032D

    TBN032D

    TBN032D

    TBN052D

    TBN052D

    Tbn63d

    Tbn75d

    Tbn83d

    Tbn92d

    TBN105D

    TBN125D

    Model aktuator akting tunggal

    TBN052SK

    TBN052SK

    TBN052SK

    TBN063SK

    TBN063SK

    TBN75SK

    TBN83SK

    TBN92SK

    TBN105SK

    TBN125SK

    TBN140SK

Perusahaan
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Ya Cina Katup bola flensa pneumatik Untuk industri makanan/otomotif/elektronik pemasok Dan dibuat khusus Katup bola flensa pneumatik Untuk industri makanan/otomotif/elektronik pabrik. Kami berdiri pada tahun 2007, dengan fokus pada penelitian dan pengembangan, produksi, penjualan, dan layanan pipa industri CPVC dan UPVC. Perusahaan telah memperoleh sejumlah sertifikasi, termasuk lisensi produksi peralatan khusus, lisensi higiene produk terkait air Provinsi Zhejiang, sertifikasi sistem manajemen mutu IS09001, sertifikasi sistem manajemen lingkungan IS014001, dan sertifikasi sistem manajemen kesehatan dan keselamatan kerja IS045001. Perusahaan memiliki lebih dari 50 hak kekayaan intelektual independen dan hak impor dan ekspor yang dioperasikan sendiri. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku serta sistem manajemen yang unik dari Jerman dan Amerika Serikat. Selama bertahun-tahun, produk kami telah banyak digunakan dalam transportasi pipa cairan asam dan alkali, air ultramurni, air minum, air murni kelas elektronik, dan air limbah industri dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, baterai litium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri, dan industri lainnya. Saat ini, ZHEYI Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri, dan semua jenis produk diekspor ke Eropa, Amerika, Asia Tenggara, dan negara serta wilayah lain, dan sangat disukai oleh pelanggan dalam dan luar negeri.

Sertifikat Kehormatan
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Perusahaan Teknologi Tinggi Nasional
  • Sertifikat
  • Sertifikat
Berita
Tinggalkan pesan
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Kontrol kualitas yang ketat

    Grup ZHEYI menganut prinsip "kualitas pertama", mengadopsi peralatan berteknologi tinggi internasional dan bahan baku berkualitas tinggi, mengontrol ketat setiap mata rantai produksi, dan berkomitmen untuk menyediakan produk pipa dengan kinerja luar biasa dan tampilan yang indah.

    Perusahaan ini menggunakan peralatan produksi paling canggih dan bahan berkualitas tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. "ZHEYI" memadukan teknologi produksi yang luar biasa dengan manajemen profesional, dan setiap produk menjalani kontrol kualitas yang ketat - mulai dari produksi, inspeksi hingga pengiriman akhir, memastikan kombinasi sempurna antara tampilan dan fungsi.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Pengujian kinerja presisi
    Di ZHEYI, setiap produk dibuat dengan sangat teliti, tidak hanya berfokus pada desain estetika yang indah, tetapi juga selalu berkomitmen pada kualitas intrinsik yang sangat baik. Pengujian kinerja yang ketat memastikan bahwa produk dapat mempertahankan stabilitas dan daya tahan bahkan dalam kondisi yang keras.:

    ● Pengujian kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktur.
    ● Uji suhu pelunakan Vicat: mengevaluasi tingkat pelunakan bahan dalam kondisi suhu tinggi untuk memastikan kemampuan produk dalam menahan deformasi di berbagai lingkungan.
    ● Uji oven: mensimulasikan ketahanan panas jangka panjang dan memverifikasi kemampuan produk untuk menahan suhu tinggi dalam waktu lama.
    ● Uji hidrostatik: Mengevaluasi kekuatan pipa dalam kondisi tekanan tinggi untuk memastikan keamanan dan keandalan produk.
    ● Uji benturan palu jatuh: Uji ketahanan benturan produk selama pengangkutan, pemasangan, dan penggunaan sehari-hari.

Katup bola flensa pneumatik Pengetahuan industri

Diagnosis kesalahan umum dan praktik pemeliharaan katup bola flensa pneumatik (Skenario aplikasi multi-industri)

Katup bola flensa pneumatik banyak digunakan dalam air minum yang aman, metalurgi, fotovoltaik, tenaga nuklir, semikonduktor elektronik, kedokteran, pengolahan air industri, air limbah industri dan bidang lainnya karena pembukaan dan penutupan yang cepat, penyegelan yang baik, dan resistansi tekanan tinggi. Namun, dalam operasi jangka panjang, kegagalan dapat terjadi karena karakteristik sedang, kondisi kerja atau operasi yang tidak tepat. Berikut ini adalah masalah umum dan saran pemeliharaan, yang dianalisis dalam kombinasi dengan skenario industri yang berbeda:

1. Diagnosis dan solusi kesalahan umum
Katup kebocoran internal atau eksternal
Kemungkinan Penyebab: Keausan cincin penyegelan (seperti penuaan suhu tinggi PTFE), kerusakan pada kursi katup, dan baut flensa longgar.

Perbedaan Aplikasi Industri:
Kedokteran/Semikonduktor Elektronik: Media dengan kemurnian tinggi membutuhkan kebocoran nol, dan bahan kursi katup perlu diperiksa secara teratur (seperti Plytetrafluoroethylene yang diperkuat ppl).
Daya nuklir/air limbah industri: media korosif (seperti asam dan alkali) mudah untuk mengoreksi tubuh katup, dan katup hastelloy atau fluorin harus digunakan.

Aktuator pneumatik lambat atau gagal
Alasan yang mungkin: Tekanan sumber udara yang tidak mencukupi, kegagalan katup solenoid, akumulasi air dalam silinder (udara terkompresi tidak kering).

Perbedaan Aplikasi Industri:
Photovoltaic/Metalurgi: Lingkungan suhu tinggi menyebabkan lebih banyak air kental di pipa sumber udara, dan pengering udara perlu dipasang.
Air minum yang aman: Lingkungan lembab dapat menyebabkan korosi aktuator, dan tingkat perlindungan IP67 direkomendasikan.

Katup macet atau tidak dapat beralih
Alasan yang mungkin: Kristalisasi sedang (seperti garam dalam air limbah industri), akumulasi pengotor (seperti lumpur dalam pengolahan air), kurangnya pemeliharaan jangka panjang.

Perbedaan Aplikasi Industri:
Perawatan Air Industri: Bilas rongga katup secara teratur untuk mencegah partikel dari pemblokiran.
Semikonduktor elektronik: Kontaminasi ion logam harus dihindari dalam sistem air ultrapure, dan katup berlapis sepenuhnya direkomendasikan.

2. Praktik pemeliharaan yang ditargetkan
Inspeksi dan Pembersihan secara teratur
Air minum yang aman/industri farmasi: membongkar dan memeriksa segel setiap kuartal untuk memastikan bahwa tidak ada biofilm atau residu kimia.
Photovoltaic/Semiconductor: Gunakan nitrogen dengan kemurnian tinggi untuk membersihkan garis gas untuk mencegah kontaminasi partikel.

Manajemen pelumasan dan penyegelan
Tenaga metalurgi/nuklir: Gunakan minyak resisten suhu tinggi (seperti minyak berbasis silikon) di bawah kondisi suhu tinggi untuk menghindari gesekan kering.
Air limbah industri: Di ​​lingkungan media korosif, disarankan untuk menggunakan pengemasan grafit bellow untuk perlindungan ganda segel batang katup.

Pemeliharaan sistem pneumatik
Umum untuk semua industri:
Periksa triplex sumber gas (filter, katup pereduksi tekanan, pengumpul kabut oli) untuk memastikan tekanan yang stabil (biasanya 0,4 ~ 0,6mpa).
Katup solenoid dan sakelar batas harus tahan debu dan tahan kelembaban, terutama untuk lingkungan luar tanaman fotovoltaik.

3. Tindakan Pencegahan Khusus untuk Industri
Tenaga nuklir: Harus mematuhi standar ASME III atau RCC-M, dan bahan tubuh katup harus tahan radiasi (seperti 316L karbon stainless steel ultra-rendah).
Semikonduktor elektronik: pemolesan elektrolitik (Ra≤0.4μm) dari permukaan katup yang bersentuhan dengan media untuk mencegah partikel jatuh.
Obat: dalam kondisi sterilisasi (SIP/CIP), katup harus menahan siklus uap suhu tinggi di atas 120 ° C.
