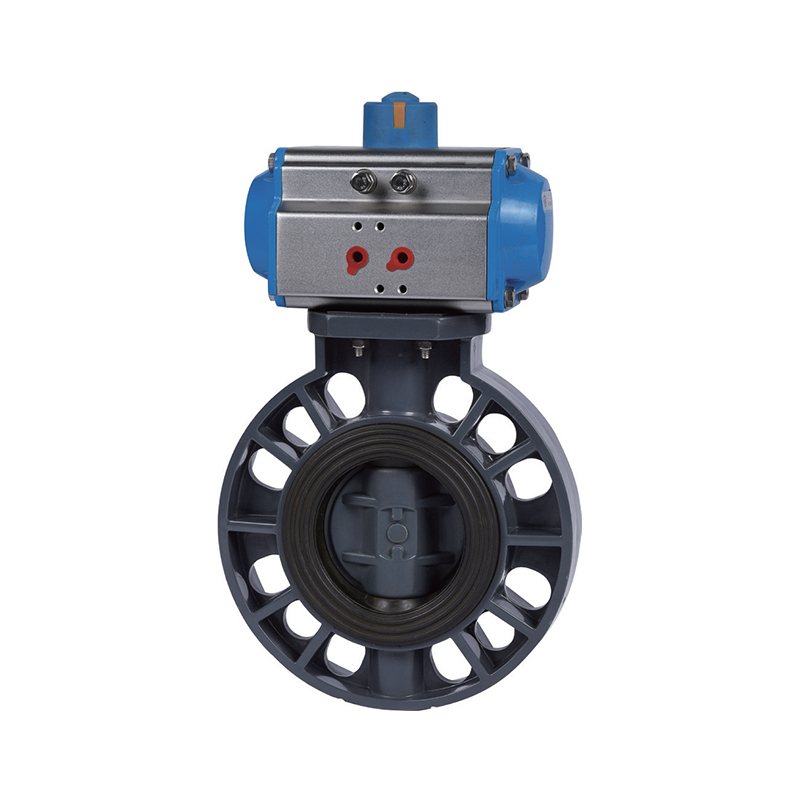

Katup kupu -kupu pneumatik

Katup kupu-kupu pneumatik mengadopsi desain tipe wafer dengan struktur kompak, ukuran kecil, dan desain ringan, membuatnya nyaman untuk memasang, mengangkut, dan memelihara. Ini didorong oleh aktuator pneumatik yang memutar batang katup, memungkinkan cakram untuk berputar dengan cepat di dalam badan katup dengan 90 °, mencapai pembukaan dan penutupan yang cepat dengan respons cepat. Ini secara tepat mengontrol aliran sesuai dengan persyaratan sistem, memberikan fungsi pelambatan, cutoff, dan isolasi yang stabil dan andal. Katup menggunakan bahan penyegelan elastis seperti karet atau PTFE untuk memastikan pencegahan kebocoran yang efektif saat ditutup. Katup kupu -kupu pneumatik cocok untuk berbagai media seperti air, minyak, dan uap dan beroperasi dalam berbagai tekanan dan suhu, memenuhi tuntutan sistem perpipaan yang berbeda.

Hubungi kami

PREV：Katup kupu -kupu listrik
NEXT：Katup bola flensa listrik

Parameter Aplikasi StDanar Teknis

(1) Bahan: UPVC, CPVC
(2) Ukuran: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Standar: ANSI, KERIUHAN
(4) Koneksi: Flange
(5) Tekanan kerja: 150psi, 1.0mpa
(6) Suhu operasi: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Tekanan udara minimum: 45psi, 0,4mpa
(8) Warna tubuh: UPVC (abu -abu gelap), CPVC (abu -abu terang)

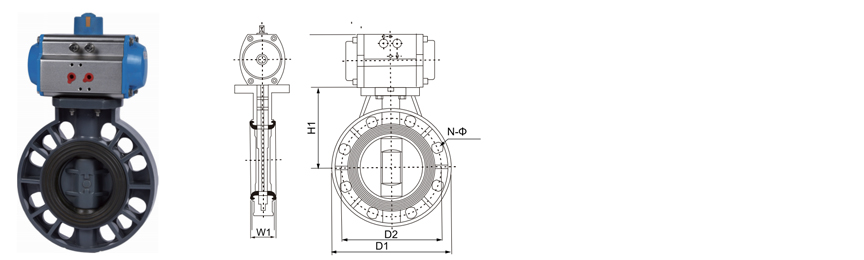

Ukuran/nom.		dn63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	KERIUHAN	125	145	160	180	210	240	295	350	400
	ANSI	121	140	152	191	216	241	298	362	346
	Jis	120	140	150	175	210	240	290	355	400
N-φ	DIN	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	Jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Torsi (n · m)		10	10	15	22	40	45	65	-	-

Mode kerja aktuator akting ganda/akting tunggal (NC biasanya ditutup, tidak ada biasanya terbuka)

Spesifikasi	63	75	90	110	140	160	225	280	315
Spesifikasi	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
Mengendalikan stres	4 ~ 8
Antarmuka Sumber Udara Standar Namur	G 1/4 "
Model aktuator akting ganda	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
Model aktuator akting tunggal	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	TBN140SK	Tbn160sk

Perusahaan

Zheyi Pipeline (Wuhan) Co., Ltd.

Grup Zheyi adalah China Katup kupu -kupu pneumatik Untuk industri makanan/otomotif/elektronik Suppliers and Custom Katup kupu -kupu pneumatik Untuk industri makanan/otomotif/elektronik Factory. Kami didirikan pada tahun 2007, berspesialisasi dalam R&D, manufaktur, penjualan, dan layanan pipa industri CPVC, dan UPVC. Ini telah memperoleh lisensi produksi peralatan khusus, Dokumen Persetujuan Lisensi Sanitasi Produk Sanitasi Provinsi Zhejiang, IS09001 Sertifikat Sistem Manajemen Kualitas, IS014001 Sertifikat Sistem Manajemen Lingkungan, IS045001 Sertifikat Sistem Kesehatan dan Keselamatan Kerja dan sertifikat lainnya. Ini juga memiliki lebih dari 50 hak kekayaan intelektual independen dan impor manajemen diri dan daya ekspor. Untuk menyediakan produk yang beragam dan layanan yang lebih baik, perusahaan telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan baku dan sistem manajemen yang unik dari Jerman dan Amerika. Selama bertahun-tahun, produk kami banyak digunakan dalam industri kimia, metalurgi, fotovoltaik, tenaga nuklir, lithium, semikonduktor elektronik, makanan, obat-obatan, otomotif, pengolahan air industri dan industri lain dalam asam dan cairan air alkali, air ultra-mura, air minum air elektronik, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air, air. Saat ini, Zheyi Group telah mendirikan lebih dari 30 perusahaan penjualan di seluruh negeri. Kategori produk diekspor ke Eropa, Amerika, Asia Tenggara dan negara dan wilayah lain. Produk kami disambut oleh pelanggan di pasar domestik dan internasional.

Sertifikat Kehormatan

Berita

Sertifikat
Dec 12,2024
BACA SELENGKAPNYA

Umpan Balik Pesan

Kontrol kualitas yang ketat

Dipandu oleh prinsip "kualitas pertama," kelompok Zheyi memanfaatkan peralatan canggih internasional dan bahan baku premium untuk mempertahankan kontrol ketat atas setiap tahap produksi. Tujuannya adalah untuk memberikan produk pipa yang unggul dalam kinerja dan estetika.

Perusahaan ini menggunakan peralatan produksi canggih dan bahan-bahan bermutu tinggi, termasuk Sekisui dari Jepang dan Lubrizol dari Amerika Serikat. Melalui perpaduan yang mulus antara teknik produksi yang canggih dan manajemen profesional, masing -masing produk "Zheyi" mengalami kontrol kualitas yang ketat - dari produksi dan inspeksi hingga pengiriman akhir - memastikan kesempurnaan baik dalam penampilan maupun fungsionalitas.
Pengujian Kinerja Presisi

Di Zheyi, setiap produk dibuat tidak hanya dengan fokus pada estetika olahan tetapi juga dengan komitmen yang tak tergoyahkan terhadap kualitas internal yang unggul. Pengujian kinerja yang ketat memastikan stabilitas dan daya tahan produk, bahkan dalam kondisi yang menantang:

● Uji kepadatan: Mengukur kepadatan material untuk memastikan keseragaman dan stabilitas struktural.
● Tes Suhu Pelunakan Vicat: Menilai pelunakan material dalam kondisi suhu tinggi untuk memastikan ketahanan terhadap deformasi di berbagai lingkungan.
● Tes Oven: Mensimulasikan ketahanan panas jangka panjang, memverifikasi kemampuan produk untuk menahan paparan yang berkepanjangan terhadap suhu tinggi.
● Uji hidrostatik: Mengevaluasi kekuatan pipa di bawah kondisi tekanan tinggi untuk menjamin keamanan dan keandalan.
● Tes Dampak Hammer: Tes Dampak Resistensi untuk memastikan daya tahan produk selama transportasi, pemasangan, dan penggunaan harian.

Katup kupu -kupu pneumatik Industry knowledge

Panduan Seleksi untuk Katup kupu -kupu pneumatik Dalam otomatisasi industri: bagaimana cara mencocokkan tekanan, suhu, dan media?

Dalam sistem otomatisasi industri, katup kupu -kupu pneumatik banyak digunakan di beberapa industri karena responsnya yang cepat, struktur kompak dan kontrol yang mudah. Namun, industri yang berbeda memiliki persyaratan yang berbeda untuk tekanan katup, suhu dan kompatibilitas media. Seleksi yang tidak tepat dapat menyebabkan kegagalan katup, kebocoran atau kehidupan yang lebih singkat. Berikut ini adalah poin seleksi utama untuk industri yang berbeda:

1. Pencocokan level tekanan
Katup kupu -kupu pneumatik perlu memilih tekanan desain yang sesuai (seperti PN10, PN16, ANSI 150, dll.) Menurut tekanan sistem kerja:
Fotovoltaik, semikonduktor elektronik: Biasanya tekanan rendah (PN6 ~ PN10), digunakan untuk air ultrapure atau pengiriman gas.
Metalurgi, tenaga nuklir: tekanan sedang dan tinggi (PN16 ~ PN40), perlu menahan tekanan dampak, terutama suhu tinggi dan uap tekanan tinggi atau cairan korosif.
Air limbah industri, air minum: tekanan normal untuk tekanan menengah (PN10 ~ PN16), efek palu air perlu dipertimbangkan.

2. Kemampuan beradaptasi suhu
Bahan tubuh katup (seperti besi cor, baja tahan karat, lapisan fluorin) dan bahan penyegelan (EPDM, PTFE, NBR) perlu sesuai dengan suhu sedang:
Kedokteran, semikonduktor: suhu rendah atau suhu normal (-20 ° C ~ 120 ° C), bahan tingkat steril (seperti 316L stainless steel ptfe seal) diperlukan.
Metalurgi, energi nuklir: suhu tinggi (200 ° C ~ 500 ° C), metal segel keras atau bodi katup paduan khusus.
Fotovoltaik: mungkin melibatkan perbedaan suhu yang ekstrem, dan bahan tahan cuaca diperlukan.

3. Kompatibilitas Medium
Korosif dan kandungan partikel dari media menentukan bahan katup dan solusi penyegelan:
Air minum, pengolahan air industri: tidak memerlukan polusi, dan bahan penyegelan bersertifikat EPDM atau FDA dipilih.
Air limbah industri: Mengandung asam, alkali atau partikel padat, membutuhkan lapisan fluorin (PTFE) atau segel karet tahan aus.
Semikonduktor elektronik: air ultrapure atau gas dengan kemurnian tinggi, dinding bagian dalam katup perlu dipoles secara elektrolitik untuk menghindari presipitasi partikel.
Energi Nuklir: Media radioaktif memerlukan katup penyegelan semua logam dengan sertifikasi khusus (seperti kelas ASME).

Contoh aplikasi industri
Photovoltaic: Transportasi air ultrapure bertekanan rendah dan suhu kamar, menekankan nol kebocoran dan umur panjang.
Metalurgi: Suhu tinggi dan lingkungan debu tinggi, katup harus tahan terhadap keausan dan anti-macet.
Obat: Persyaratan sterilitas tinggi, katup harus mudah dibersihkan (kompatibel CIP/SIP).
Energi Nuklir: Dalam kondisi kerja yang ekstrem, katup perlu memenuhi standar perlindungan seismik dan radiasi.
