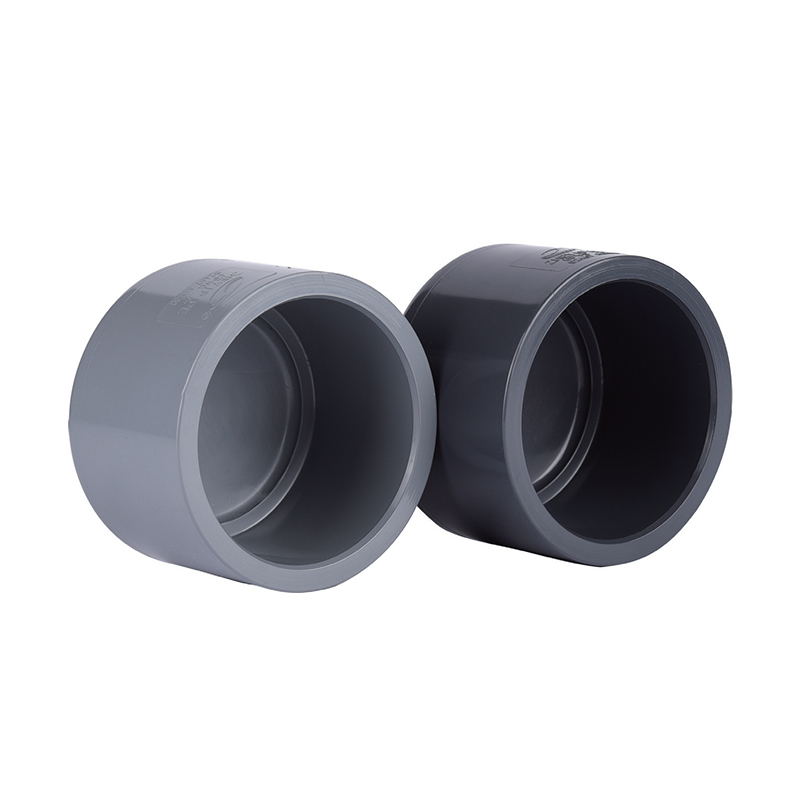

Tutup UPVC/CPVC SCH8O/DIN

Tutup UPVC ringan namun kokoh, dirancang untuk menutup ujung berbagai sistem pipa, secara efektif mencegah kebocoran medium dan memastikan stabilitas sistem. Dengan desain yang presisi, tutup UPVC/CPVC mudah dipasang, menghemat waktu dan biaya selama konstruksi.

Berlaku pada jaringan pipa industri, sistem perpipaan, dan irigasi pertanian, produk ini tersedia dalam berbagai ukuran untuk memenuhi berbagai kebutuhan sekaligus memastikan kinerja penyegelan.

Hubungi kami

Sebelumnya：Adaptor Pria SCH8O/DIN UPVC/CPVC
Berikutnya：SCH8O/DIN UPVC/CPVC Reducer Bushing

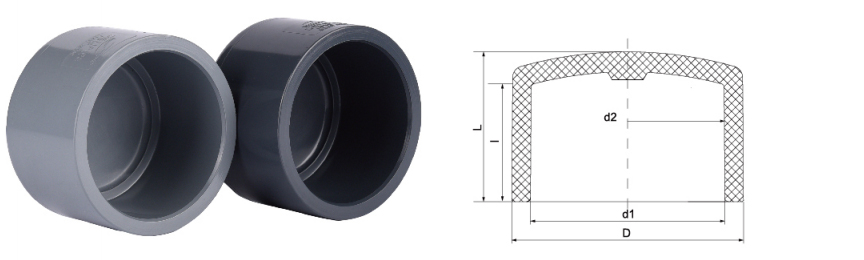

parameter aplikasi Standar Teknis

UKURAN/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
MAKAN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	saya	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSsaya	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	saya	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	saya	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · PEMASANGAN TERMINASI

Tutup UPVC / CPVC

Ujung Soket · Las Pelarut · Opsi Berulir

Tutup UPVC/CPVC SCH80/DIN adalah komponen terminal penting yang dirancang untuk memberikan segel yang aman dan anti bocor di ujung jaringan perpipaan bertekanan. Diproduksi sesuai dengan standar metrik ASTM SCH80 dan DIN, tutup ini dibuat dari resin polivinil klorida (UPVC) yang tidak diplastisasi atau resin polivinil klorida terklorinasi (CPVC). Dimensi dinding profil SCH80 yang lebih tebal memungkinkan peringkat tekanan lebih tinggi dibandingkan perlengkapan utilitas standar. Komponen-komponen ini secara khusus digunakan dalam lingkungan yang melibatkan media kimia agresif, air ultra-murni, dan transportasi cairan bersuhu tinggi. Komposisi material memastikan ketahanan terhadap kerak dan korosi elektrokimia, menjaga integritas struktural dalam sistem penanganan cairan industri yang kompleks.

Kelambanan Kimia

Varian UPVC dan CPVC menunjukkan ketahanan tinggi terhadap spektrum asam, basa, garam, dan oksidan yang luas, sehingga mencegah degradasi material dalam proses kimia korosif.

Toleransi Tekanan Tinggi

Ketebalan dinding SCH80 memberikan batas tekanan yang kuat, memungkinkan tutupnya menahan lonjakan sistem dan tekanan pengoperasian yang konsisten dalam pengolahan air industri.

Stabilitas Termal

Opsi CPVC memperluas jangkauan operasional hingga suhu hingga 93°C (200°F), sehingga cocok untuk penanganan cairan korosif panas dan pemrosesan farmasi.

Lubang Internal Halus

Koefisien gesekan yang rendah pada permukaan internal meminimalkan penurunan tekanan dan mencegah akumulasi pertumbuhan biologis atau endapan mineral.

Perbandingan Bahan · UPVC vs CPVC

Fitur

Tutup UPVC

Tutup CPVC

Kepatuhan Standar

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Suhu Maksimum

60°C (140°F)

93°C (200°F)

Jenis Koneksi

Soket (Pelarut Semen) / Berulir

Ketahanan Korosi

Tinggi (Asam/Basa)

Sangat Tinggi (Asam/Basa/Suhu Tinggi)

Warna Umum

Abu-abu Gelap

Abu-abu Muda / Gading

Bidang Aplikasi Industri

⌂

Elektronika & Semikonduktor

Penghentian saluran air ultra murni (UPW) dan saluran air tingkat elektronik yang harus menghindari pencucian.

⌂

Energi & Fotovoltaik

Digunakan dalam lini produksi sel surya untuk pengangkutan cairan etsa asam dan air limbah industri.

⌂

Kimia & Metalurgi

Penyegelan yang aman pada jalur pengumpan bahan kimia, tangki pengawetan, dan pipa pemrosesan metalurgi.

⌂

Makanan & Farmasi

Pengiriman air minum dan cairan pengolahan sesuai dengan persyaratan kebersihan dan kelembaman yang ketat.

⌂

Pengolahan Air Industri

Berlaku dalam pembuatan baterai litium dan sistem pengolahan air limbah industri otomotif.

⛭

Pedoman Pemasangan & Penyimpanan

Pengelasan Pelarut: Pastikan penggunaan primer dan semen pelarut yang benar yang diformulasikan khusus untuk UPVC atau CPVC. Berikan waktu pengeringan yang cukup sesuai dengan jadwal penahan tekanan pabrikan sebelum menguji sistem.
Kondisi Penyimpanan: Simpan tutup di lingkungan sejuk, jauh dari paparan sinar ultraviolet (UV) langsung. Paparan sinar matahari dalam waktu lama dapat menyebabkan penggetasan material seiring berjalannya waktu.
Koneksi Berulir: Untuk versi berulir, gunakan pita PTFE atau sealant ulir yang kompatibel. Jangan melakukan torsi berlebihan, karena benang plastik dapat mengalami keretakan tegangan jika diberikan tenaga yang berlebihan.
Penanganan: Periksa apakah ada retakan halus atau kerusakan akibat benturan fisik sebelum pemasangan, terutama di lingkungan cuaca dingin di mana ketahanan benturan termoplastik berkurang.

◉

Batas Operasi Kritis

Jangan gunakan tutup UPVC dengan cairan melebihi 60°C atau dengan zat pengoksidasi pekat seperti asam nitrat di atas 15%.
Tutup CPVC tidak cocok untuk layanan uap atau paparan terus menerus terhadap pelarut terklorinasi pada suhu tinggi.
Hindari pembebanan benturan atau lonjakan tekanan mendadak yang melebihi 1,5 kali tekanan kerja terukur.
Jangan sekali-kali menggunakan kunci pas pipa logam langsung pada badan tutup — gunakan kunci pas tali untuk mencegah pencungkilan permukaan dan peningkatan tegangan.
Jangan gunakan semen pelarut pada sambungan berulir. Sealant ulir diperlukan untuk pemasangan tutup berulir.
